带木质承托板的弹簧缓冲支撑结构

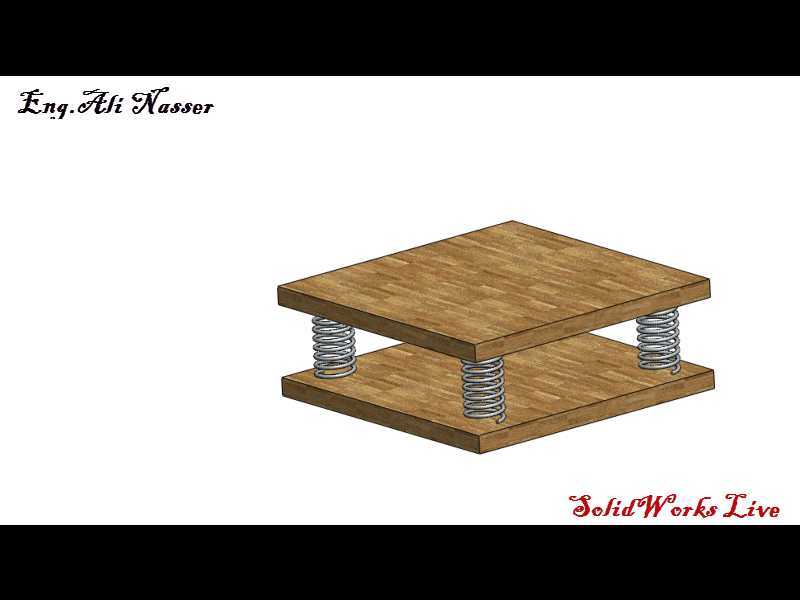

　　这类带双板承托的弹簧支撑结构，在轻工生产线的物料缓震工位、小型试验台的隔振基座场景中十分常见，核心作用是抵消上下方向的冲击载荷，避免上方放置的精密工装、待加工易碎工件受刚性碰撞出现损伤。从结构布局来看，四块弹簧分别布置在上下两块矩形承托板的四个角点位置，这种四点对称的排布方式，能让每根弹簧承受的载荷尽量均匀，不会出现单侧受力过大导致的承托板倾斜、弹簧偏磨失效问题。设计时首先要确认承托板的安装边界，上下板的外形尺寸保持一致，边缘做了小尺寸的倒角处理，避免安装调试过程中尖锐边角划伤操作人员，板件采用木质层压材质，相比金属板材自重更轻，同时本身具备一定的阻尼特性，能辅助弹簧吸收一部分高频振动，不会像纯金属支撑那样出现振动反复回弹的情况。

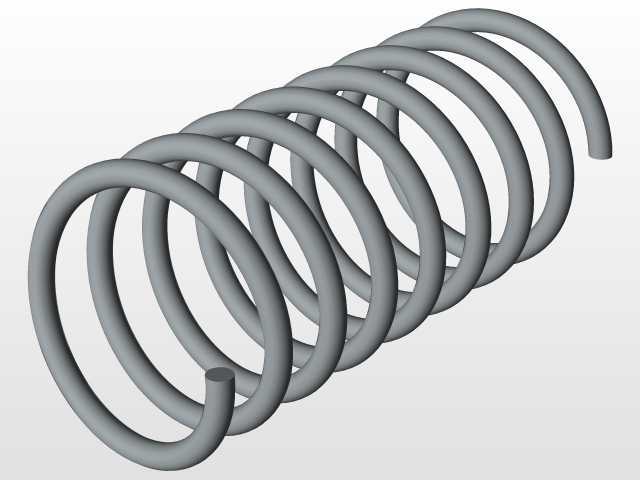

　　弹簧选型上选用的是等节距圆柱螺旋压缩弹簧，自由状态下的长度要匹配上下板的最大张开间距，安装时弹簧两端分别嵌入承托板对应位置的定位沉孔中，不需要额外的紧固件固定，沉孔的深度刚好能卡住弹簧端部的一圈簧丝，即使支撑结构受到横向的小幅偏移力，弹簧也不会从板件上滑脱。实际使用中，这类支撑结构的上方承托板可以放置待检测的小型电子元器件、轻工装配工件，当上方有下压的装配力或者物料落放的冲击力时，弹簧会同步压缩卸力，冲击力被弹簧的弹性形变吸收后再缓慢释放，不会把刚性冲击直接传递到下方的工作台架上。需要注意的是，设计这类结构时要核算单根弹簧的刚度，四根弹簧的总刚度要匹配上方常放物料的总重量，避免刚度过小导致承托板下压量过大超出行程，

　　或是刚度过大导致缓冲效果不足；同时要预留足够的压缩行程，保证弹簧被压并时，上下承托板之间仍有安全间隙，不会出现板件直接刚性碰撞的情况。承托板的表面保持平整，没有额外的凸起结构，方便根据实际使用需求加装工装夹具、定位挡块，适配不同尺寸的被支撑物件，四个弹簧的安装孔位同轴度要控制在合理公差范围内，避免弹簧安装后出现倾斜，导致压缩过程中簧丝出现非正常摩擦，缩短结构的整体使用寿命。
