十字轴式万向联轴器三维结构设计

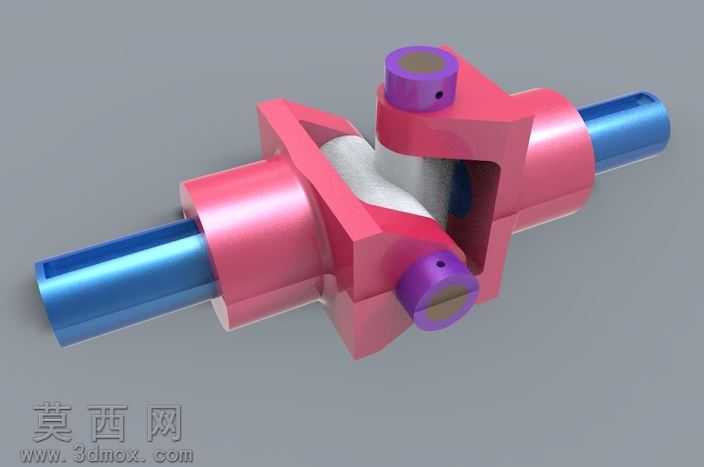

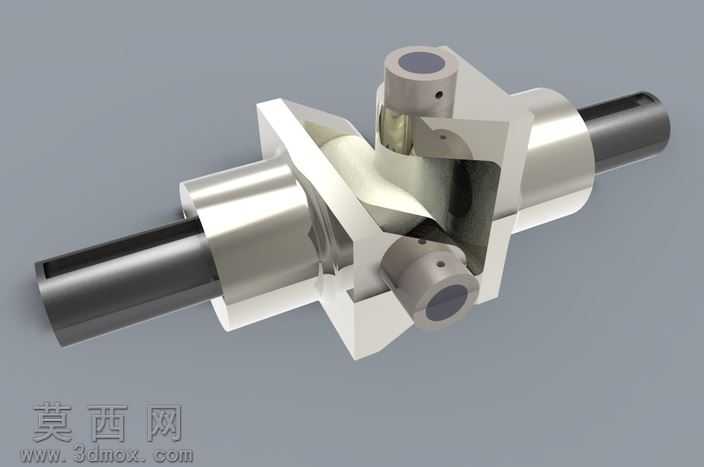

本作品为十字轴式万向联轴器的三维建模设计，建模过程中严格遵循机械传动部件的设计规范，先通过草图绘制完成两端轴头、十字轴、叉形接头等核心零件的轮廓绘制，再通过拉伸、旋转、切除等基础特征操作完成单个零件的实体构建，针对十字轴与叉形接头的配合轴颈、轴头的装夹定位段等关键配合部位，严格控制尺寸公差与形位公差，保证后续虚拟装配时的配合精度。装配阶段采用自下而上的装配逻辑，先完成十字轴与两端叉形接头的铰接配合，添加同轴度、间隙配合约束还原十字轴的转动自由度，再将两端轴头与对应叉形接头完成刚性连接，整体装配完成后通过干涉检查验证各活动部件在偏转过程中无碰撞卡滞，可实现两轴间存在角度偏差时的连续扭矩传递。材质与渲染阶段，针对不同零件的实际应用材质做区分设置：两端轴头与叉形接头采用合金结构钢材质，添加金属磨砂质感与轻微的机加工纹理，还原零件经机加工后的真实金属质感；十字轴采用轴承钢材质，表面设置更高的光泽度与硬度质感，配合轴颈处添加细微的磨削纹理；铰接部位的衬套设置铜合金材质，呈现暖调金属光泽区分于钢制零件。渲染时采用柔和的工业产品打光方案，主光源从斜上方投射凸显零件的结构轮廓与金属反光，辅助光源补光消除结构死角的暗部阴影，背景采用中性灰色调突出联轴器主体，清晰展现各零件的装配关系与结构细节。设计思路上，该万向联轴器针对小功率传动场景的学术演示需求设计，结构做了简化处理，省略了复杂的密封、润滑结构，保留十字轴万向联轴器的核心传动原理，可直观展示两轴存在角位移时的扭矩传递过程，适合用于机械原理教学演示、传动系统方案展示等场景，模型可导出多种通用格式适配不同三维软件的使用需求，方便后续做运动仿真、结构优化等二次开发工作。
