钢丝绳锁紧连接组件结构设计方案

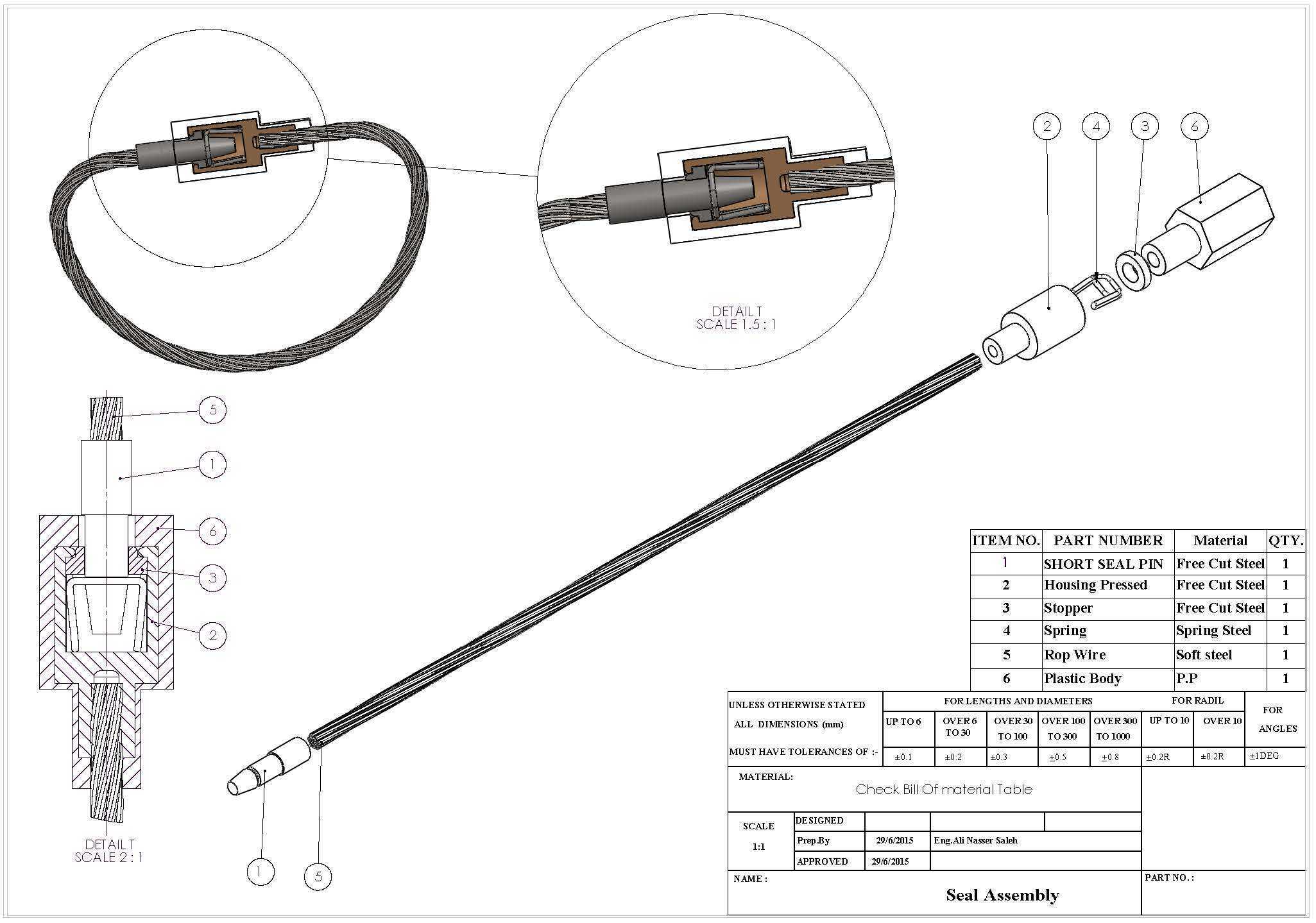

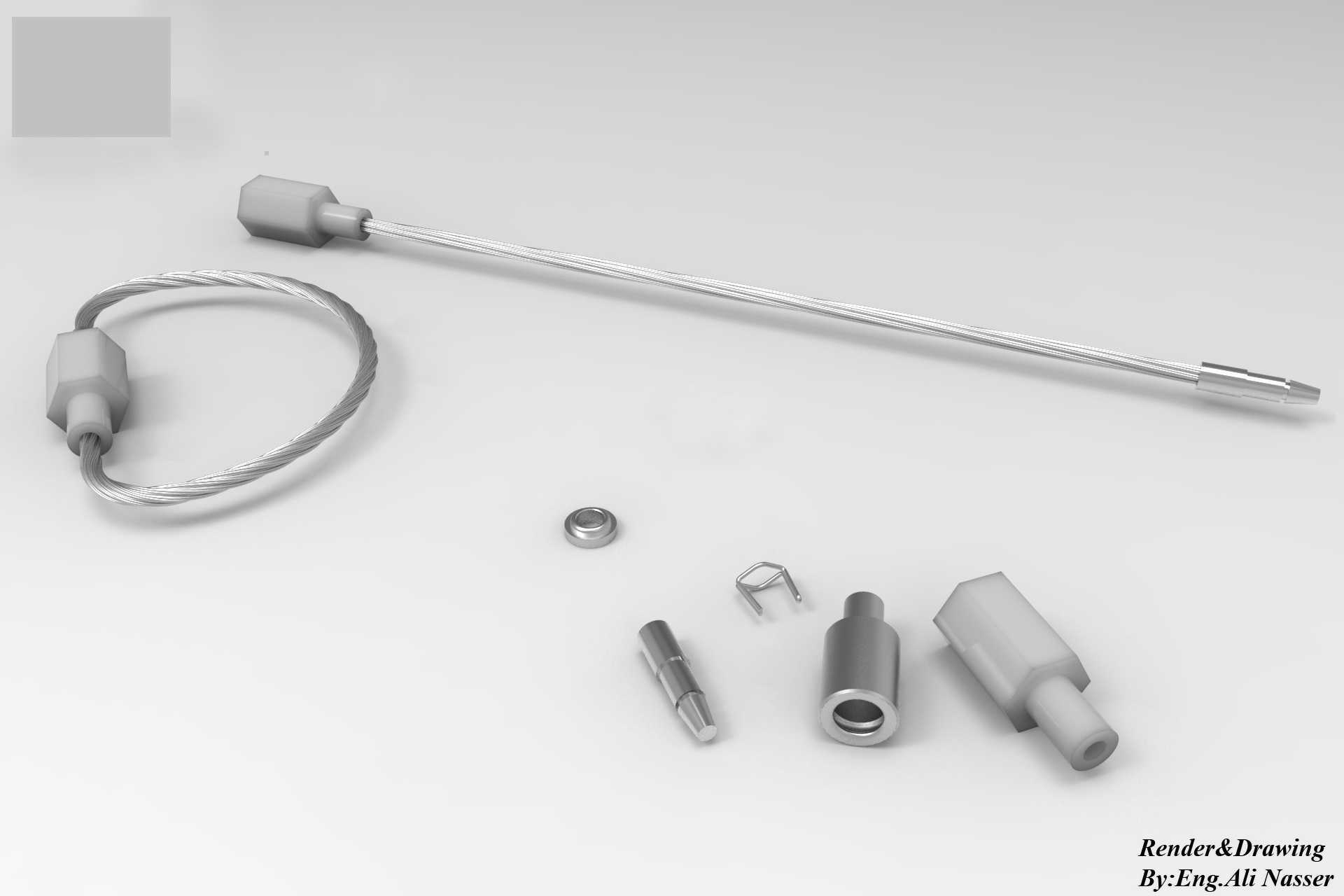

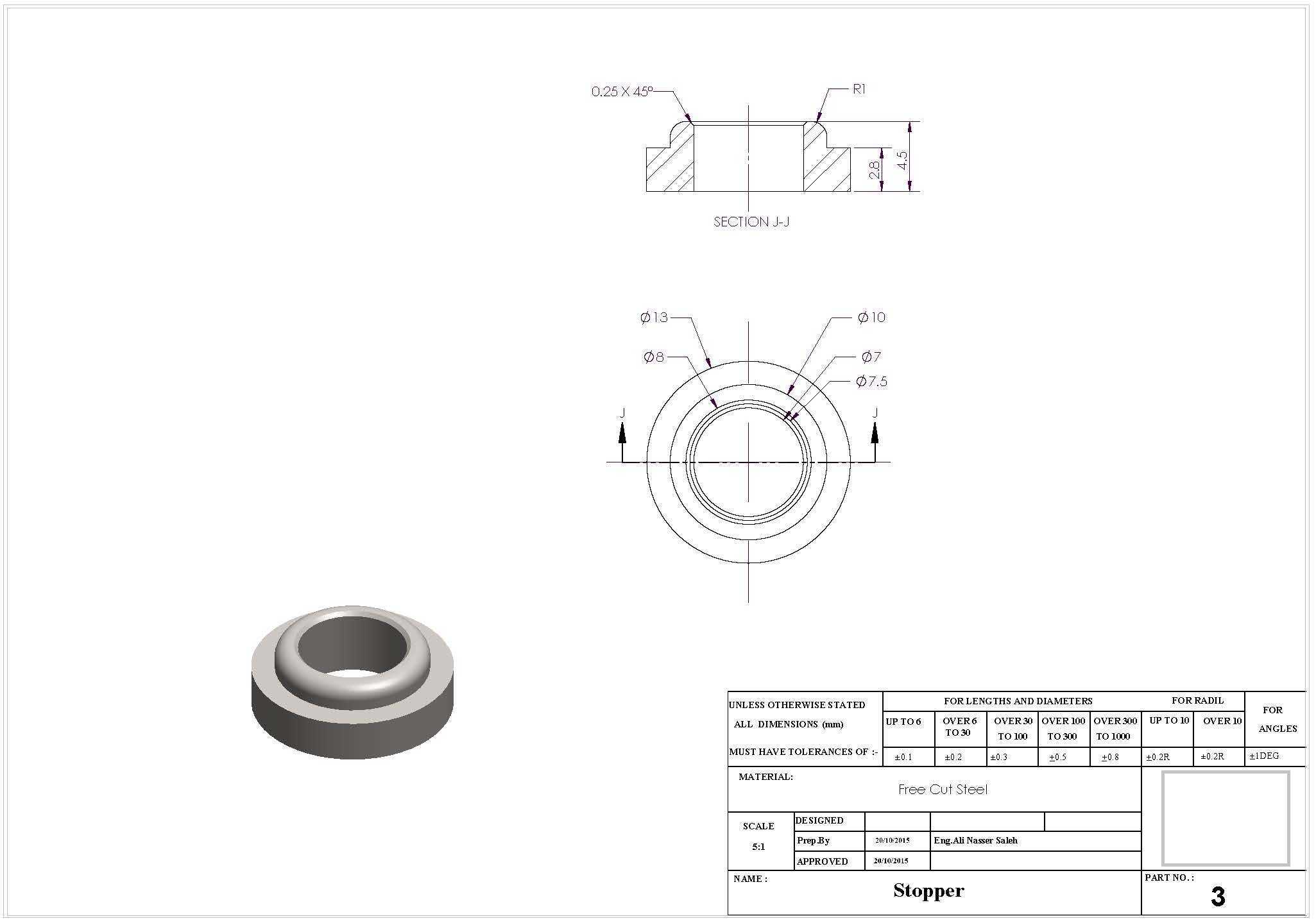

　　这套钢丝绳锁紧组件主要用于需要柔性钢索固定、张紧调节的各类工业场景，常见于设备安全防护门的拉索锁止、小型起重吊具的端头固定、户外设施的钢索张拉连接、健身器材的钢索端头锁紧等工况，替代传统的钢丝绳打结、铝套压接等固定方式，具备可拆卸重复使用、锁止力稳定的特点。整套组件由端头锁座、张紧插芯、锁紧卡簧、限位衬套、端盖护套几个独立零件配合完成锁紧动作，设计时充分考虑了现场装配的便捷性，不需要专用压接工具，仅需手动穿入钢丝绳后推入卡簧即可完成锁止，后期需要调整钢索长度时，可通过专用卡簧钳取出卡簧释放锁止力，重新调整位置后再次锁紧，适配现场安装时的长度误差调节需求。从结构设计逻辑来看，锁座内部采用锥面与钢珠/卡爪配合的楔紧原理，

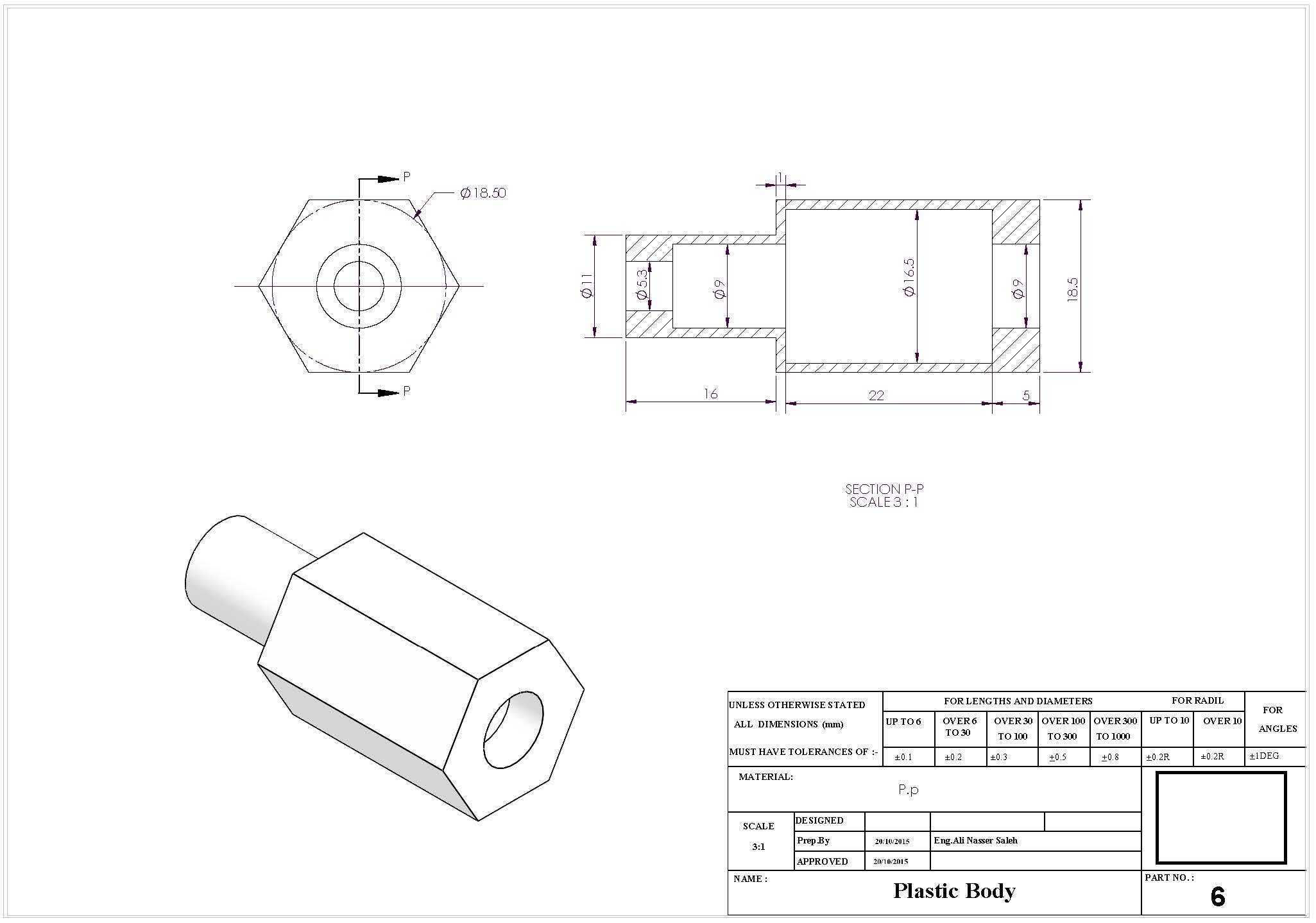

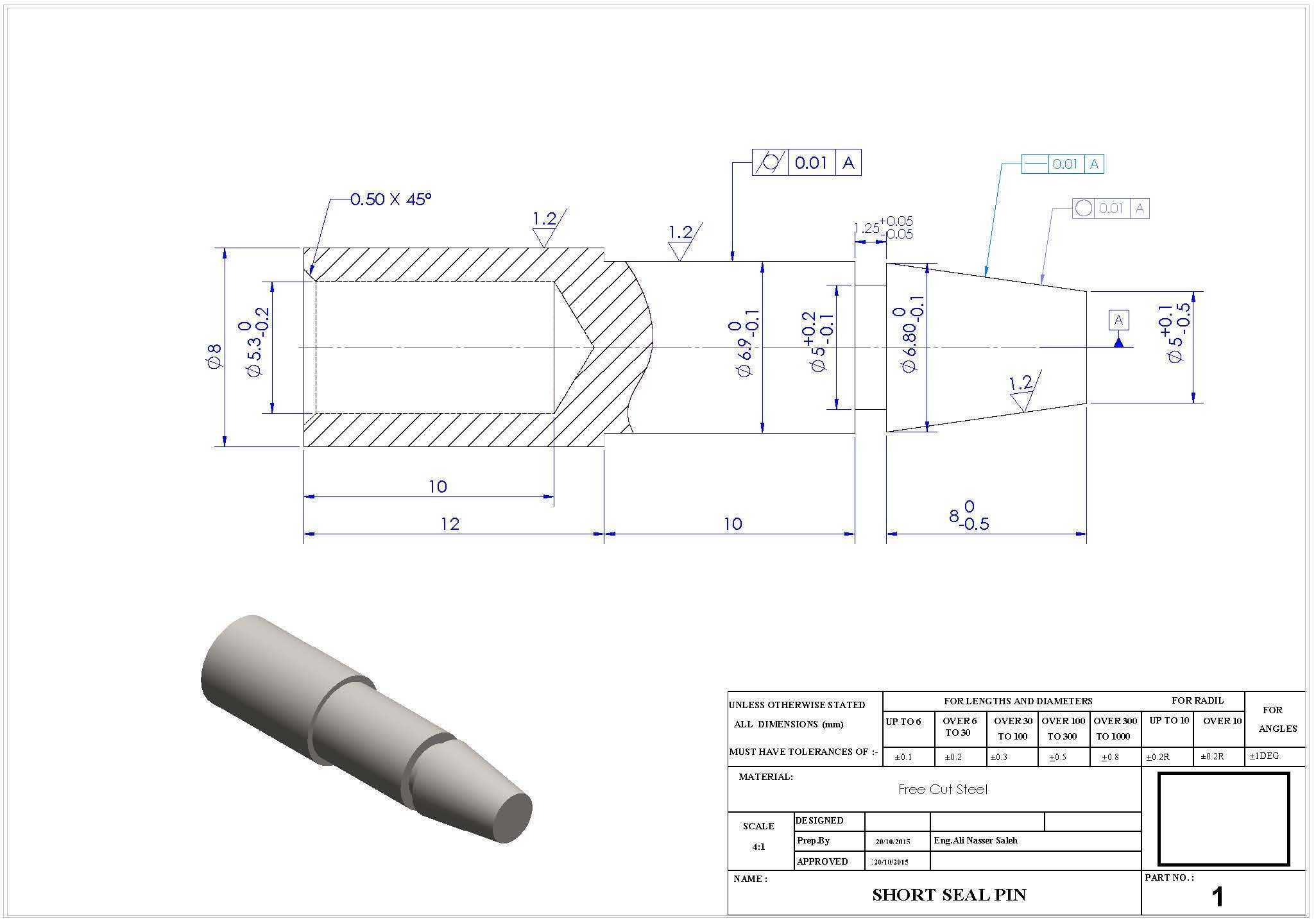

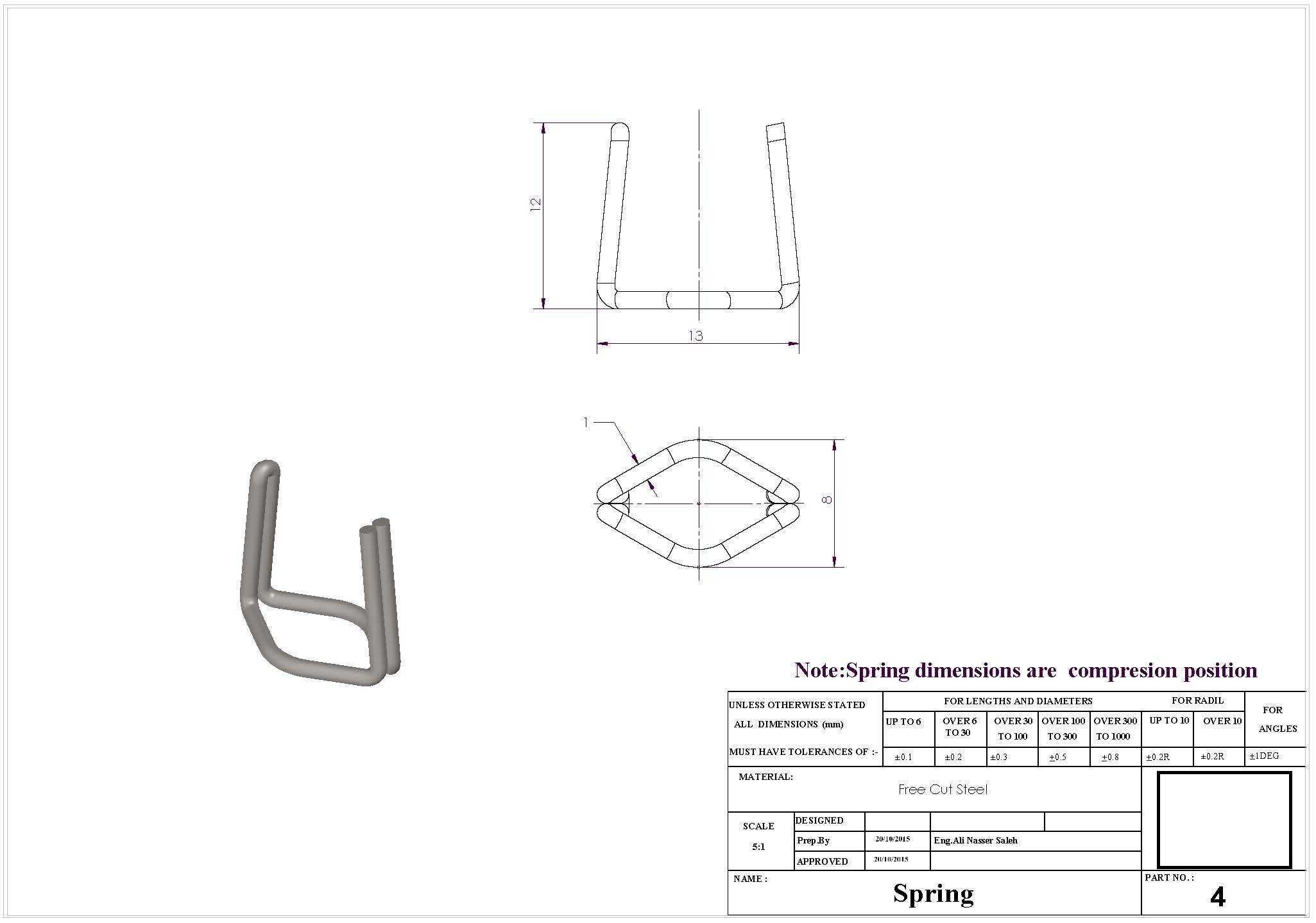

　　当钢丝绳受向外的拉力时，插芯会随钢索向外微量位移，带动内部锁紧件沿锥面收缩，越拉锁紧力越大，不会出现松脱滑脱的问题，外部的塑料端盖主要起到防尘、防磕碰的作用，避免内部卡簧长期暴露在户外或车间多尘环境下出现锈蚀卡滞。安装边界上，整套锁紧组件的端头最大外径控制在12mm以内，总长度不含钢索部分为38mm，适配直径3mm-5mm的常规镀锌钢丝绳、不锈钢钢丝绳，安装时仅需要在固定端预留直径14mm的安装过孔，通过端头自带的外螺纹或卡接结构固定在设备基体上即可，不需要额外加工复杂的安装槽位。建模过程中对每个配合面的公差做了合理预留，锁座内锥面的粗糙度要求控制在Ra1.6以内，保证锁紧件滑动顺畅，卡簧的卡槽深度设计为0.8mm，

　　既保证卡簧安装后不会轻易脱落，又能在需要拆卸时顺利取出，钢索穿入孔的直径比适配钢索最大直径大0.5mm，方便现场穿索作业，同时不会因为间隙过大导致锁止时钢索偏斜。在实际选型应用时，需要根据钢索的额定破断拉力匹配对应规格的锁紧组件，这套规格的组件额定锁止拉力可达到8kN，能够满足多数中小型设备的钢索固定需求，避免出现锁止力不足导致的钢索滑脱安全隐患。
