这类L型角接支撑件在工业设备机架、输送线侧装支架、小型设备安装基座中应用十分广泛,日常工况下主要承受垂直于水平安装面的竖向载荷,同时会传递部分侧向倾覆力矩,是设备安装固定环节中很常见的传力构件。从仿真结果能看到,构件的直角过渡区域是应力集中的核心位置,这也是这类角型支撑件设计时最容易被忽略的失效风险点,很多现场应用中出现的支撑件开裂,基本都出现在直角内侧的过渡位置,尤其是当竖向载荷存在偏心时,该位置的应力峰值会进一步提升。设计这类支撑件时,首先要明确安装边界:垂直立面通常通过螺栓与设备主体机架连接,水平板面预留安装孔用于固定外接负载,安装孔的位置需要避开应力集中区域,同时要保证螺栓安装时的操作空间,避免扳手无法就位的问题。

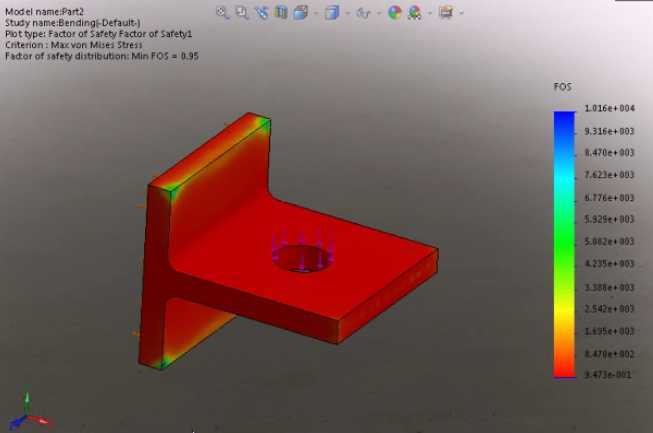

从受力逻辑来看,水平板面上的载荷会在直角根部形成弯曲力矩,立面的连接螺栓主要承受拉拔力与剪切力,因此在设计阶段需要先核算螺栓的排布间距,保证连接面的压应力均匀分布,避免局部压溃。这次仿真采用的是米塞斯应力准则核算安全系数,从云图分布能看到,构件的边缘棱线位置安全系数最高,直角内侧过渡位置安全系数最低,最小安全系数接近1,说明当前结构在额定载荷下刚好处于临界状态,若要提升冗余量,可以在直角内侧增加三角加强筋,或者对直角位置做圆角过渡处理,圆角半径建议不小于板厚的0.3倍,能有效降低应力集中系数。外形尺寸设计上,这类支撑件的立面高度与水平板长度需要匹配负载的力臂长度,板厚选择要结合材料的屈服强度核算,普通Q235材质下,
当额定载荷在500N以内时,板厚选择5mm即可满足基础强度要求,若负载存在振动冲击,需要将板厚提升20%-30%,同时在安装面增加防滑齿纹,避免长期振动下螺栓松动。另外要注意,水平板上的安装孔距离板边缘的距离不能小于螺栓直径的1.5倍,防止安装时出现板边开裂的问题,立面的连接孔建议做沉头处理,避免螺栓头突出影响构件与机架的贴合度,保证安装面的接触面积足够,减少局部接触应力。
