工业设备支撑用方管焊接框架结构

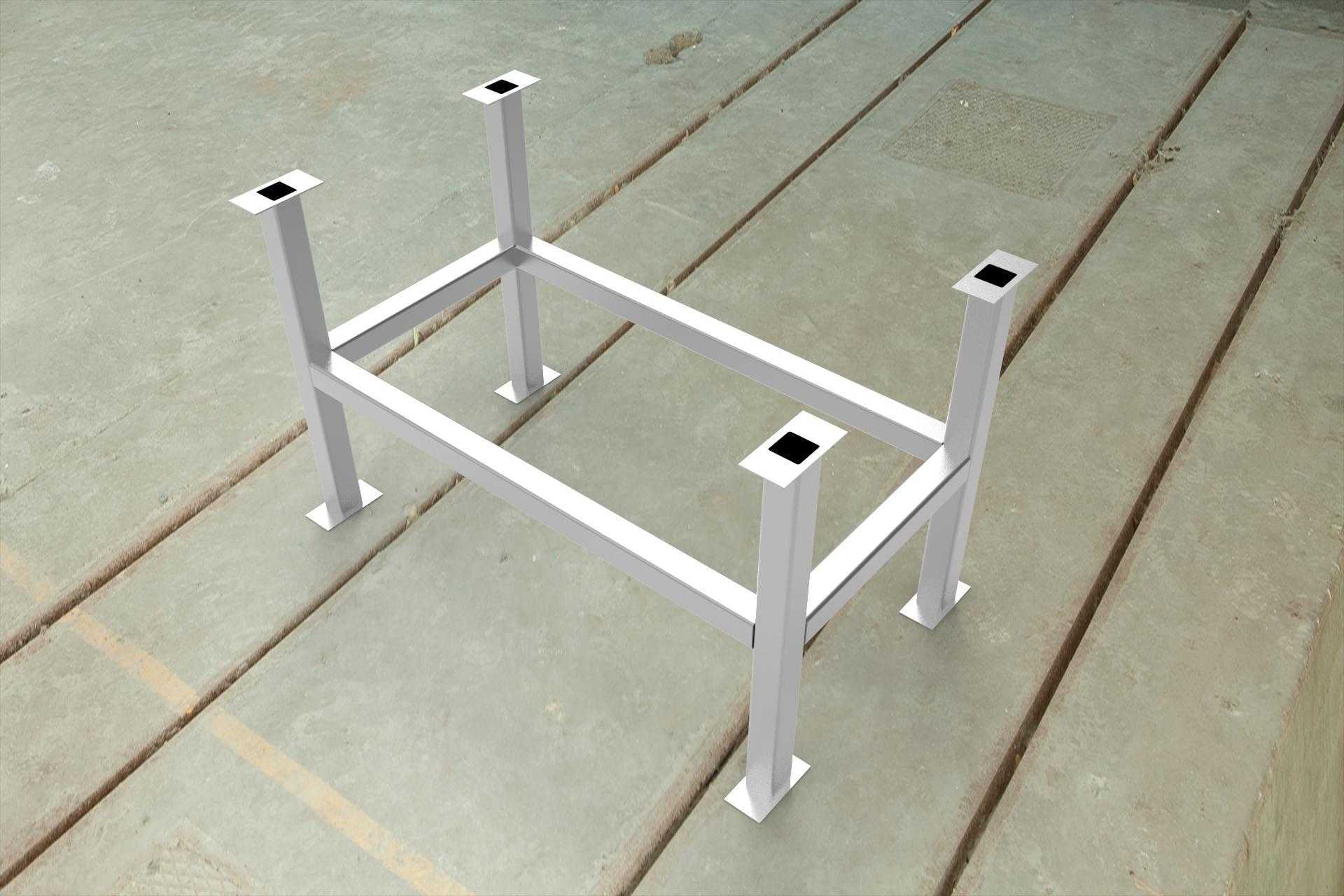

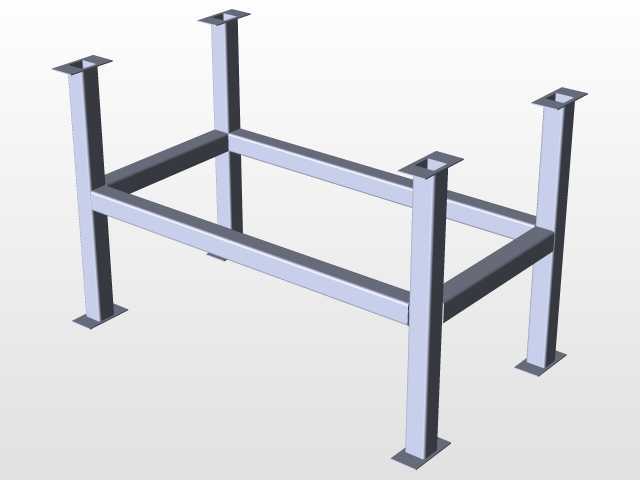

　　这类方管焊接框架多作为轻型工业设备的底部支撑载体使用，常见于小型输送线、检测工作台、非标单机设备的底座搭建场景，核心作用是为上部安装的功能组件提供稳定的安装基准与承重载体，避免设备运行过程中出现晃动、位移偏差，保障上部执行机构的运行精度。从结构设计逻辑来看，整体采用矩形闭环框型主体搭配四根垂直支腿的布局，主体框由等规格方管拼焊形成封闭矩形，能够有效分散上部传递的竖向载荷，避免单根型材受力集中出现变形；四根支腿垂直焊接在主体框的四角位置，支腿底部带有方形安装底板，底板上预留螺栓安装孔，可通过膨胀螺栓或调节脚杯与地面完成固定，安装时可通过调整螺栓锁紧程度微调框架整体水平度，抵消地面不平整带来的安装误差。支腿顶端同样预留安装孔位，

　　用于对接上部设备的安装底板，孔位采用对称布局设计，适配多数常规小型设备的安装孔距标准，无需二次打孔即可完成上部组件的装配，大幅缩短现场安装的调试周期。型材选型上统一采用同规格方形管材，方管自身的截面惯性矩在两个垂直方向上数值一致，抗扭、抗弯性能均衡，既能够承受竖向的静载荷，也可承受设备运行时产生的水平方向交变载荷，避免长期使用后出现支腿歪斜、框架扭曲的问题。焊接节点处采用满焊工艺处理，焊后打磨平整去除焊渣与焊瘤，既保证节点连接强度，也避免尖锐焊疤划伤安装人员或线缆。整体框架的外形尺寸遵循常规小型设备的安装边界设计，主体框的长宽尺寸适配多数桌面级工业设备的底座尺寸，支腿高度符合人体工程学操作高度要求，

　　操作人员站立作业时无需过度弯腰或抬臂，降低长时间作业的疲劳感。安装边界方面，框架整体占地尺寸略大于上部设备底座，预留出侧边安装线槽、气动管路的空间，支腿外侧无突出结构，可紧贴车间墙面或其他设备侧边布置，最大化利用车间有限的生产空间。框架表面可根据使用场景做喷塑、镀锌处理，适配潮湿、多粉尘等不同车间环境，延长结构的使用寿命。这类框架结构没有多余的冗余设计，所有型材与结构件均服务于承重与安装功能，自重较轻同时承重能力满足轻型设备需求，搬运与组装都较为便捷，是非标自动化设备搭建中应用率极高的基础支撑构件。
