车间组装式型材焊接作业支撑台结构

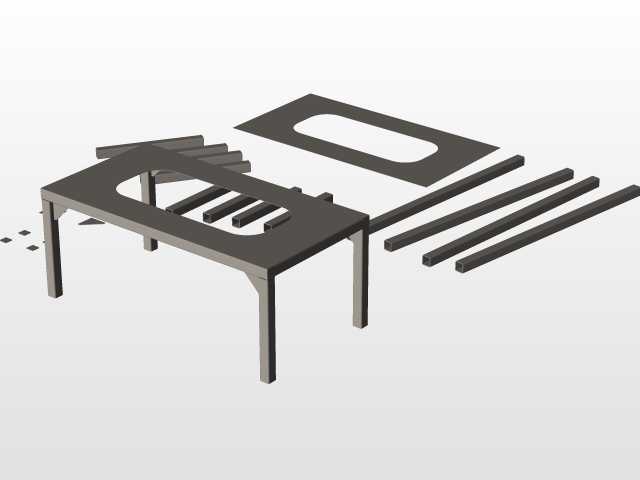

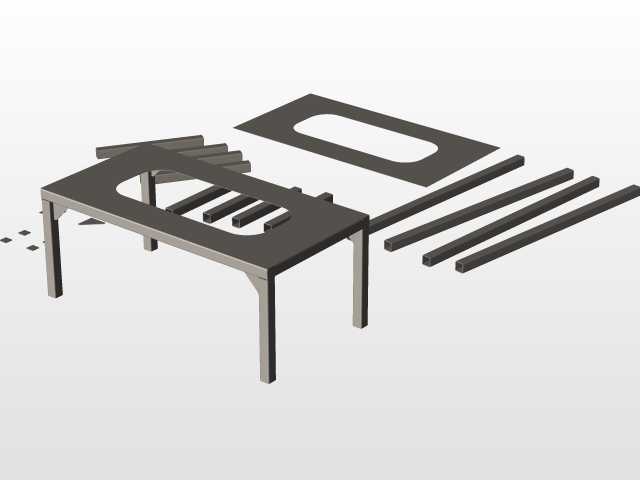

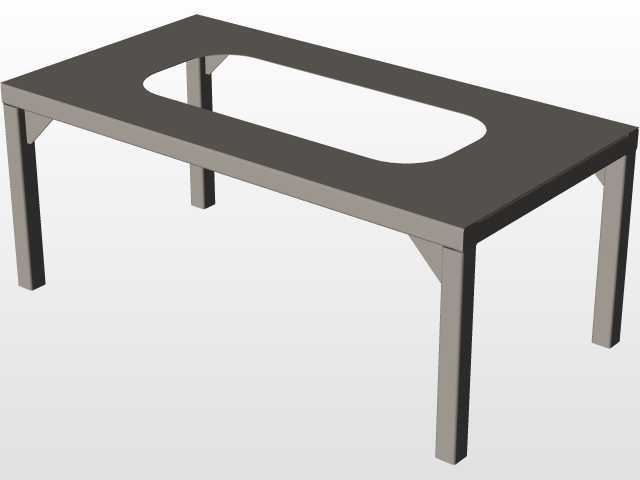

　　这类焊接支撑台多用于中小型结构件焊接工位，适配车间内零散型材、小型钣金件的组对焊接作业，区别于重型铸铁焊接平台，它采用型材拼接框架搭配钣金台面的结构，整体自重更轻，可根据工位布局调整摆放位置，不需要做专门的地基固定，适合多品种小批量的焊接生产场景，也可用于钳工临时组对、工件打磨的辅助支撑。从结构拆分来看，台架的支撑腿采用等规格矩形型材裁切，四根主腿分别布置在台面四角，相邻腿之间通过同规格短型材做横向拉结，拉结位置靠近腿段下部，既避免焊接作业时焊渣飞溅堆积在拉结横梁上，也能给操作人员留出足够的腿部活动空间，长时间站立作业不会被框架横梁磕碰。台面采用整块钣金裁切成型，中间预留长圆形镂空区域，这个设计一方面是减轻台面整体自重，

　　另一方面焊接作业时产生的焊渣、打磨碎屑可以直接从镂空处落到地面，避免台面积攒杂物影响工件摆放平整度，镂空边缘做了折弯收边处理，不会出现锋利毛边划伤操作人员的情况。设计时框架的型材连接节点全部采用焊接拼接，不需要额外的紧固件连接，整体刚性满足常规小型工件焊接的承重需求，单台额定承重可覆盖两百公斤以内的工件组对作业，台面整体高度按照常规站立作业的人机尺寸设定，适配平均身高操作人员的手肘操作高度，不需要额外垫高或者弯腰作业。安装时只需要将四根支撑腿与台面框架组对焊接后，调整四个腿的底部平整度即可投入使用，不需要复杂的调平结构，日常维护只需要定期检查框架焊接节点是否有开焊情况，台面残留的焊渣及时清理即可，整体结构没有易损易耗件，

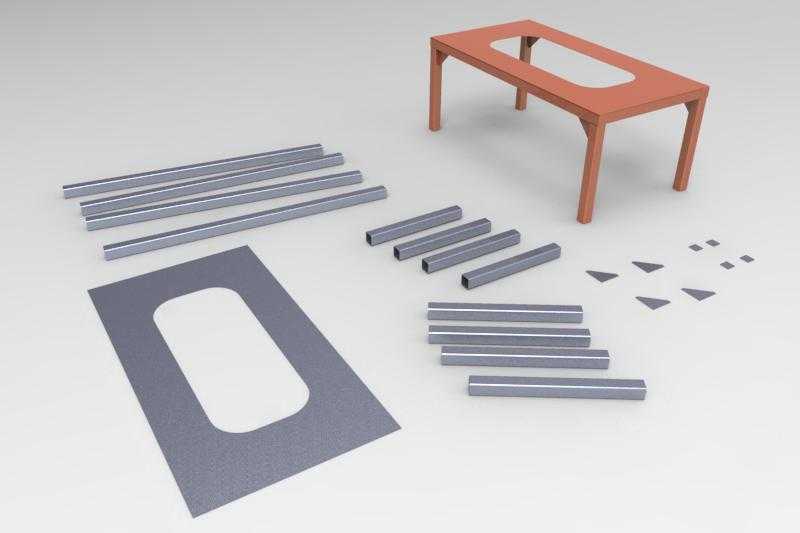

　　使用寿命可以覆盖车间常规工位的多年使用需求。另外这种拆分式的型材结构，在建模时可以直接调用通用矩形型材的截面参数，通过长度参数调整快速生成各个杆件，钣金台面的镂空特征可以通过草图拉伸切除快速实现，不需要复杂的曲面建模，整体建模逻辑贴合实际加工的下料流程，每个零件的下料尺寸都可以直接从模型中提取，不需要二次换算，能直接对接车间的型材下料、钣金裁切工序，减少设计到加工的转化误差。
