手动杠杆式控制锁紧操作机构

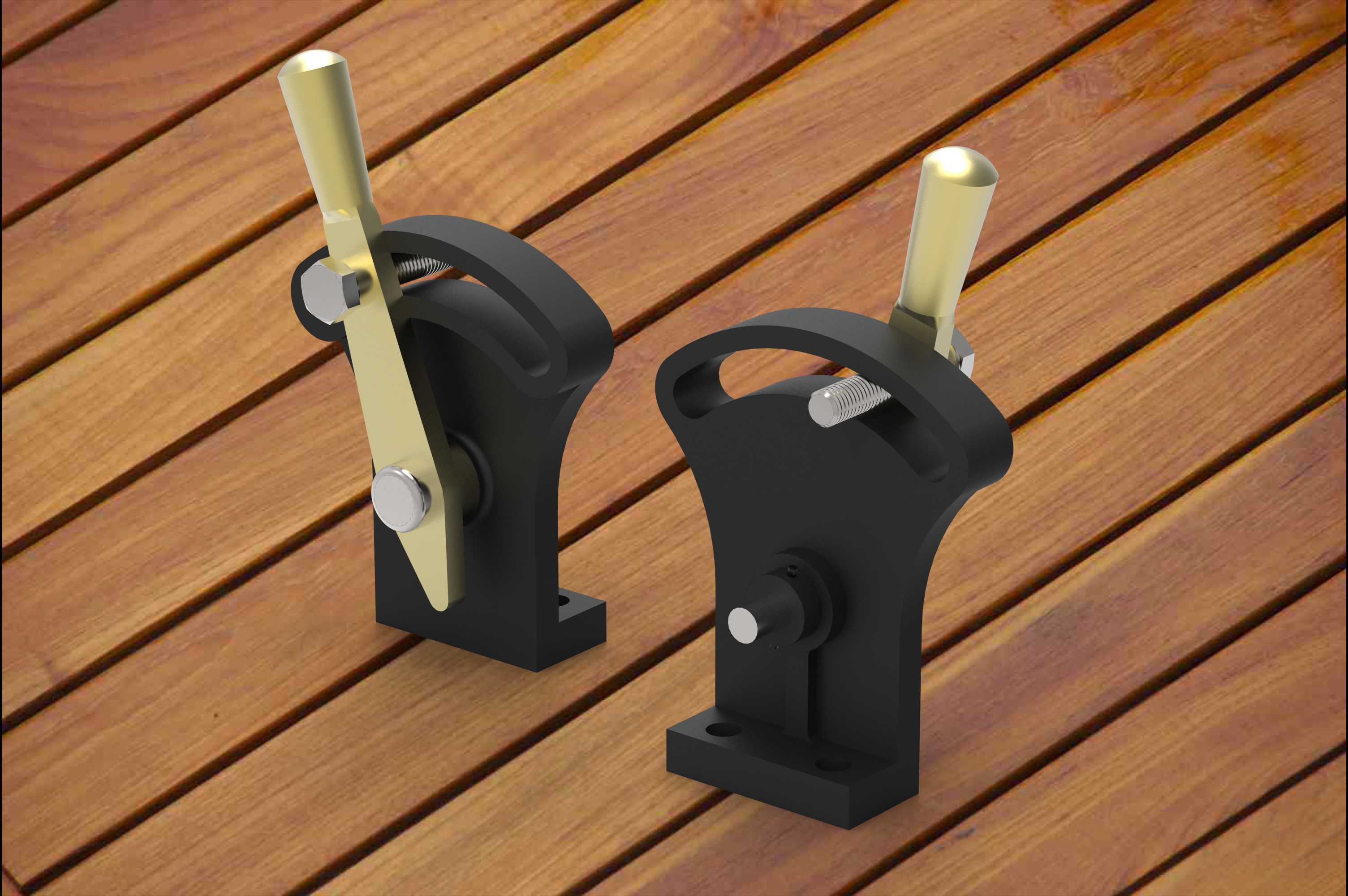

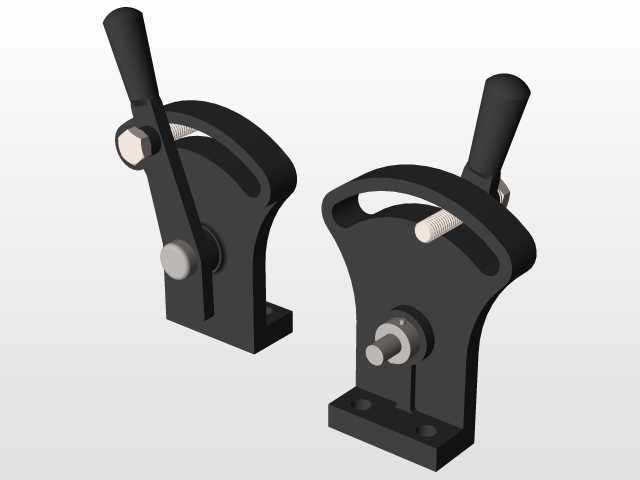

　　这类手动杠杆式控制锁紧机构，多应用在小型工装夹具、工位切换定位装置、轻型设备档位调节单元中，依靠杠杆增力原理实现快速锁紧与释放，无需额外气源或电源驱动，在无动力辅助的工位、野外作业小型设备、手动操作的试验台架上适配性极强。从结构设计来看，主体采用立式带安装底座的支架结构，底座预留两个对称安装孔，可直接通过螺栓固定在设备安装面或工装台面上，安装时需保证手柄扳动平面与受力方向平行，避免侧向弯矩对铰接销轴造成额外磨损。操作手柄采用长杠杆构型，金属材质的手柄表面做了防滑处理，握持段做了圆弧过渡，扳动时的力臂经过测算，普通人单手握持施加15N左右的力即可输出足够的锁紧力，不会出现操作费力的情况。支架上的弧形限位槽直接限定了手柄的转动行程，

　　槽边做了淬火硬化处理，避免长期摩擦出现沟槽导致定位偏移，槽内的定位卡点可在锁紧工位和释放工位实现手柄的临时固定，防止设备运行过程中手柄受震动自行移位。铰接位置采用销轴加耐磨衬套的配合结构，衬套选用自润滑材质，长期往复扳动无需频繁加注润滑脂，维护成本极低，销轴端部采用卡簧限位，拆卸维护时只需用卡簧钳即可完成拆解，无需专用定制工具。从安装边界来看，整体机构的安装底座宽度控制在常规工装型材的安装间距范围内，安装孔距适配常用的40系列、50系列工业铝型材的槽口间距，也可直接固定在钢制安装板上，安装后手柄扳动时的最高点距离安装面的高度经过优化，不会与周边的管线、其他操作构件发生运动干涉。机构的锁紧端可根据实际使用需求更换不同的压头或者连接头，

　　既可以直接作为压紧构件使用，也可以作为拉线、拉杆的驱动端，实现远程的档位切换或者锁止控制，在小型非标设备、木工工装、焊接定位夹具、教学演示试验台等场景中都能见到这类结构的应用。设计时特意将受力较大的支架主体采用一体式铸造成型后做时效处理，消除内应力避免长期受力出现变形，手柄与支架的配合间隙控制在合理范围内，既不会出现旷量导致锁紧定位精度下降，也不会因为间隙过小出现卡滞，在-10℃到60℃的常规工作环境下都能稳定操作，不会因为温度变化出现配合失效。
