带紧固组件的圆筒铸铁构件结构设计

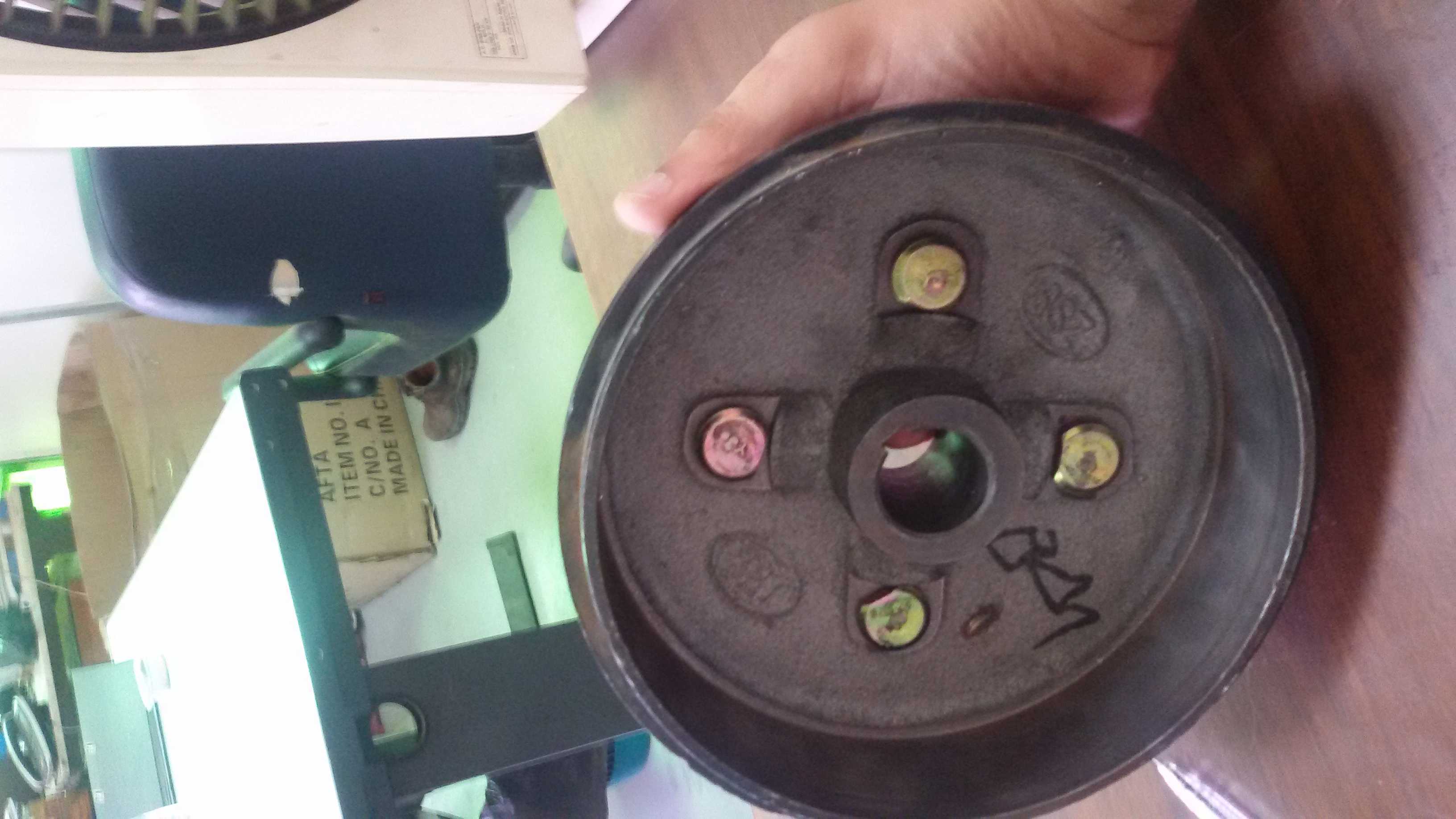

　　这类带侧装紧固组件的圆筒铸铁件，多应用在重载传动系统的端部限位、管路对接端的承压连接场景，也常见于工程机械行走机构的轮侧密封端盖位置，承担轴向定位、端面密封承压、外接部件紧固的多重作用，区别于普通光面圆筒铸件，其侧面预留的多组螺栓安装位，可直接适配对应规格的紧固件完成相邻部件的锁固，无需额外焊接连接耳座，能减少现场装配的加工工序。从结构设计逻辑来看，铸件主体采用等壁厚圆筒结构，壁厚取值兼顾铸造工艺的充型要求与使用场景的承压强度，避免壁厚差过大导致的铸造缩孔缺陷，圆筒一端设置外延凸缘，凸缘端面加工有平整的贴合面，用于和对接部件的端面形成密封配合，凸缘上的安装位采用沉孔设计，可让紧固件头部完全沉入孔内，

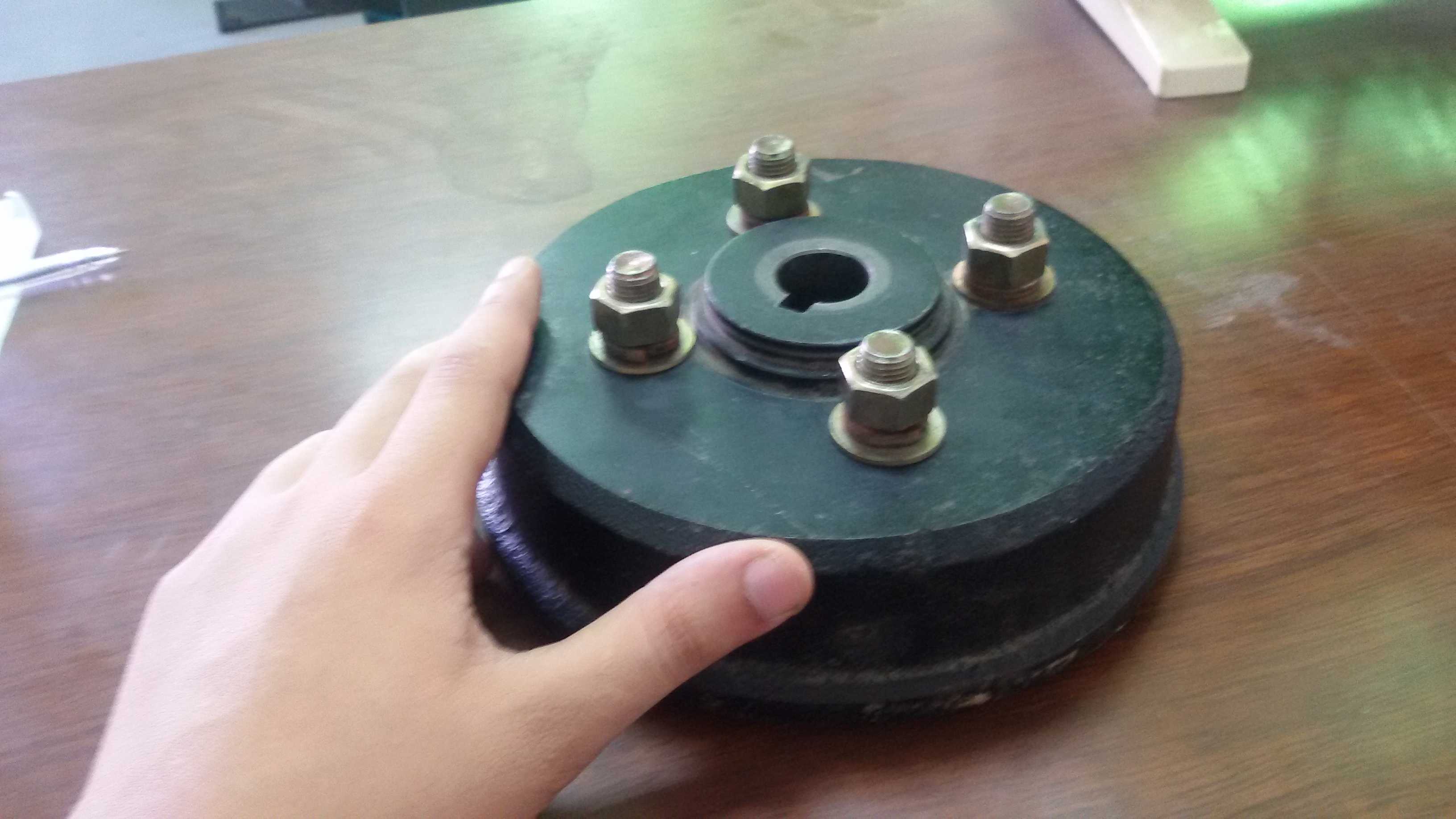

　　避免突出部分在设备运转过程中与周边部件发生运动干涉。侧面分布的紧固组件采用周向均匀排布的方式，保证锁固时各点位受力均匀，不会出现局部压应力过大导致的铸件开裂问题，安装位的中心距、孔深尺寸都严格匹配常用紧固件的安装边界，适配M8到M12规格的内六角螺栓，安装时无需额外扩孔或修配。在实际选型应用中，这类铸件的轴向长度可根据安装腔的深度调整，圆筒外径与安装腔的配合公差选用H7/h6间隙配合，既保证装配时能顺利推入安装位，又不会因间隙过大导致运转过程中出现径向窜动，凸缘的外径尺寸比安装腔的止口直径大2到3毫米，形成轴向定位的台阶面，装配到位后台阶面与腔体端面完全贴合，起到轴向限位的作用。铸件的材质选用灰铸铁HT200，

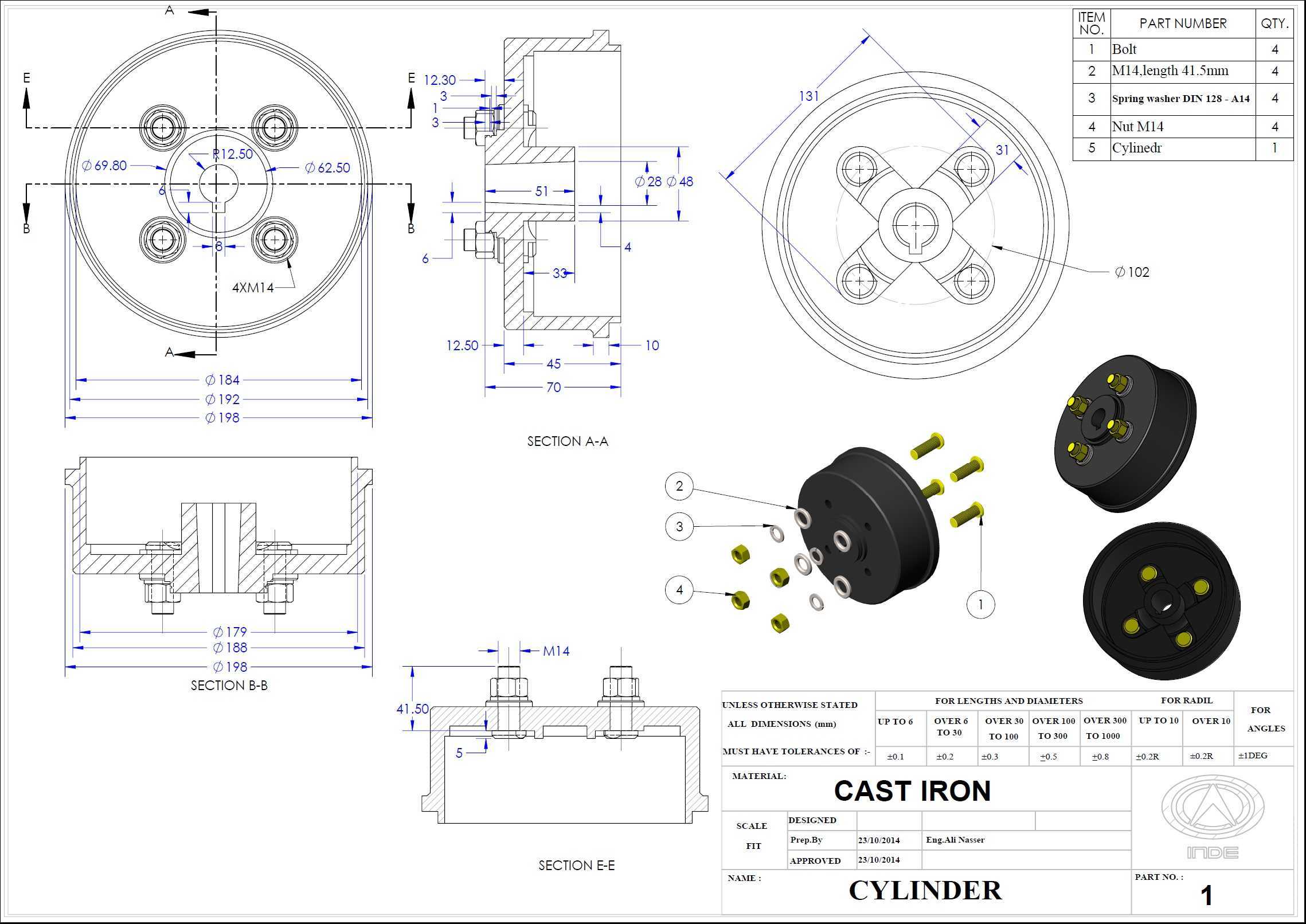

　　具备良好的减震性与铸造流动性，适合这类形状相对复杂、带有多个安装凸台的构件生产，表面经过喷丸处理后可直接涂刷防锈漆，无需额外的表面精加工，除了安装贴合面与螺栓孔需要机加工保证尺寸精度外，其余非配合面保留铸造毛坯面即可，能有效控制生产加工成本。在逆向建模过程中，需要重点关注凸缘端面的平面度、各安装孔的位置度公差，以及圆筒内壁的圆柱度，这些形位公差直接影响后续装配的密封性与运转稳定性，建模时要还原铸造圆角的细节，避免尖角位置出现应力集中，提升构件的长期使用可靠性。
