双缸驱动剪叉式液压升降作业平台结构

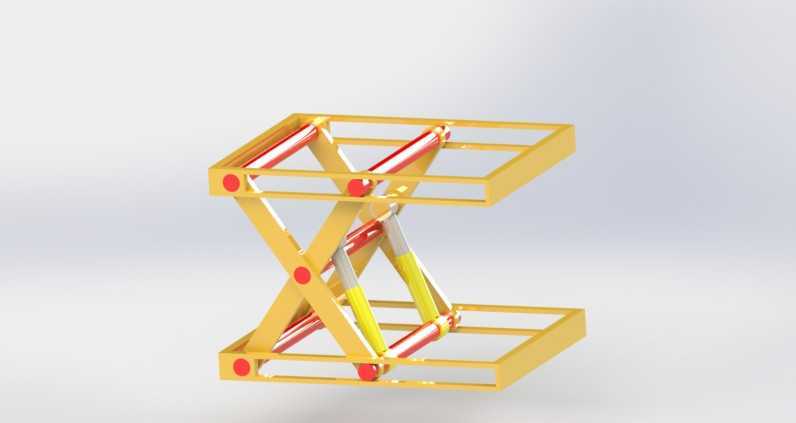

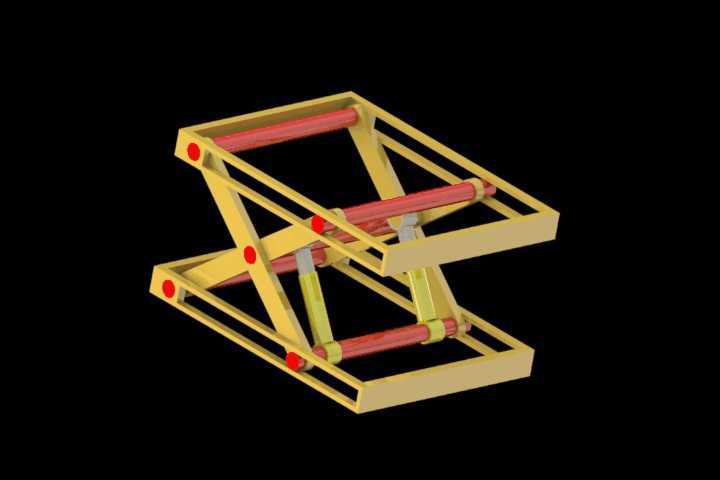

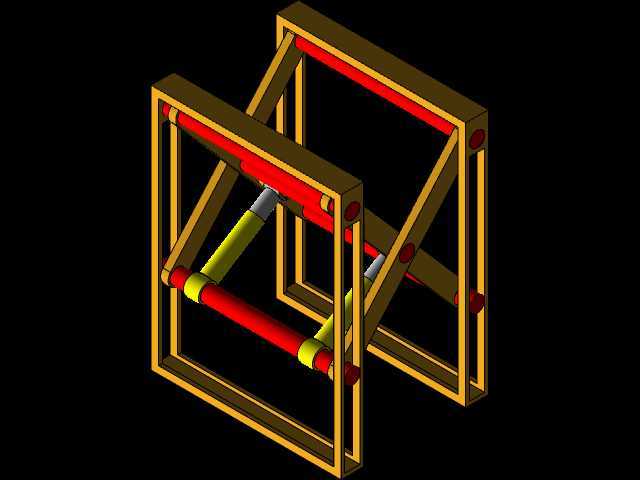

　　在车间物料转运、仓储高位堆垛、设备检修登高作业场景里，剪叉式升降结构凭借稳定的举升特性被广泛应用，这套双缸驱动的剪叉升降结构，核心采用多层交叉剪臂作为承载传力主体，区别于单缸驱动的小载荷剪叉结构，双缸对称布置的设计能让举升过程中两侧臂架受力更均匀，避免单侧偏载带来的臂架扭转变形，适配1吨以内的常规工位举升需求。从结构设计逻辑来看，剪臂的铰接点全部采用销轴连接，铰接位置预留润滑注油通道，长期往复举升过程中可定期加注润滑脂降低铰接副磨损，上下两层平台的边框采用矩形管焊接成型，台面预留标准工装安装孔位，可根据实际使用场景加装辊筒输送面、防滑花纹板或者安全护栏，安装边界上，最低收拢状态下整体高度不超过350mm，

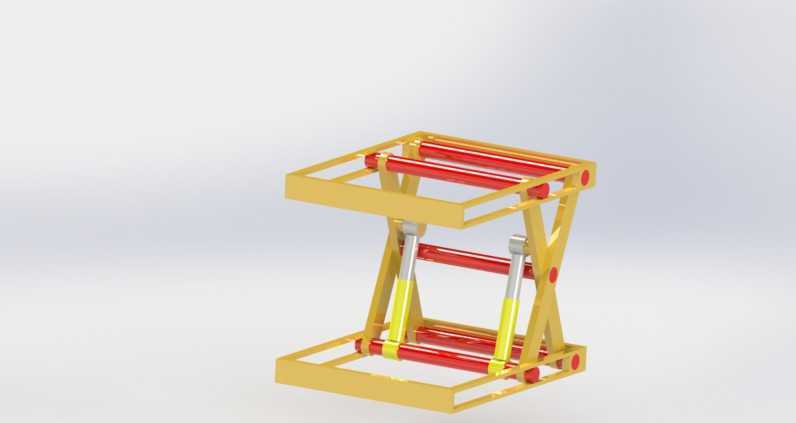

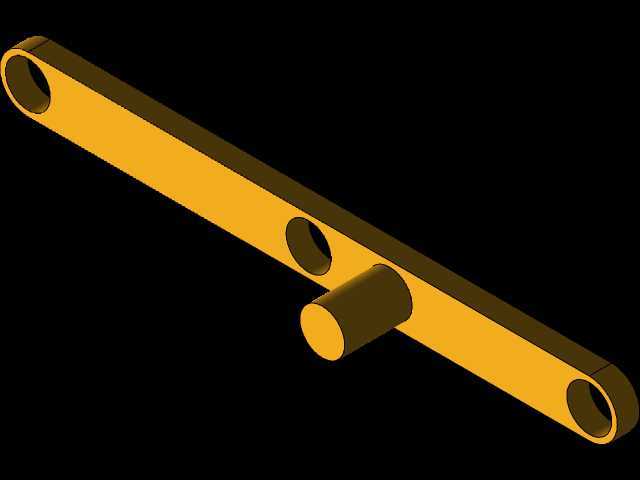

　　能直接嵌入地面预留的安装基坑，实现台面与地面齐平的无障碍上下料，完全展开后最大举升高度可达到1.8米，满足常规车间内的高位作业需求。液压驱动单元采用卧式布置在下层剪臂的铰接区间，没有额外突出的外置结构，收拢状态下不会和周边设备、基坑侧壁产生干涉，液压管路沿剪臂内侧走线，通过管卡固定在臂架腹板上，举升过程中管路随臂架开合自然弯折，不会出现拉扯、剐蹭的问题。实际使用过程中，剪臂的交叉支点做了加厚镶套处理，承受交变载荷时不会出现铰接孔扩孔变形的问题，上下平台和剪臂的连接端设置有限位挡块，举升到最大高度时挡块直接贴合硬限位，避免液压系统内泄带来的平台沉降风险，同时收拢到最低位置时，挡块也能起到缓冲限位作用，避免臂架完全收拢时出现刚性碰撞。

　　这套结构的受力传递路径非常清晰，平台载荷通过上层剪臂的铰接点分散到两组交叉臂上，再通过液压油缸的推力平衡载荷重力，相比导轨式升降结构，它不需要额外搭建竖向导向立柱，占用的地面安装面积更小，不需要对安装场地的墙面、立柱做额外加固，在临时作业工位、可移动作业场景下也能快速部署使用。
