带液压驱动的小型起重执行机构

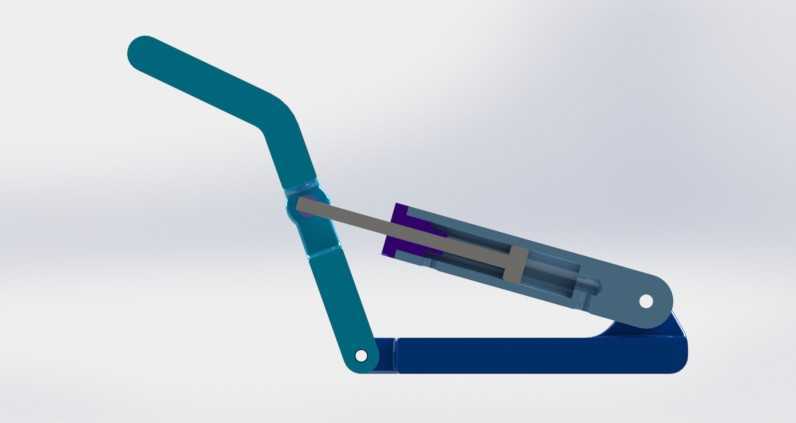

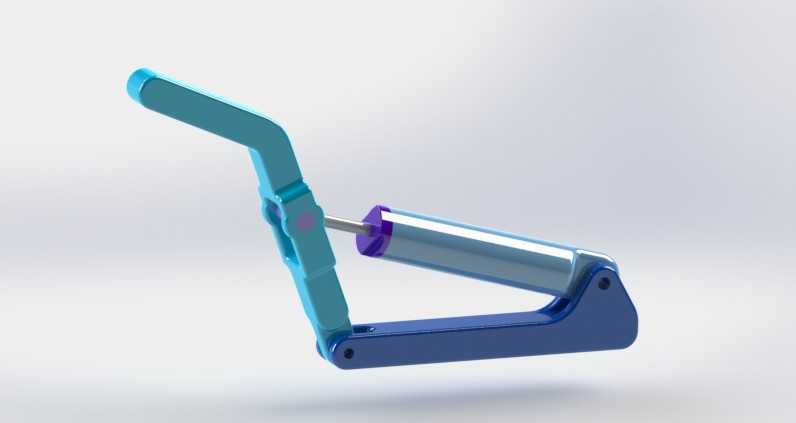

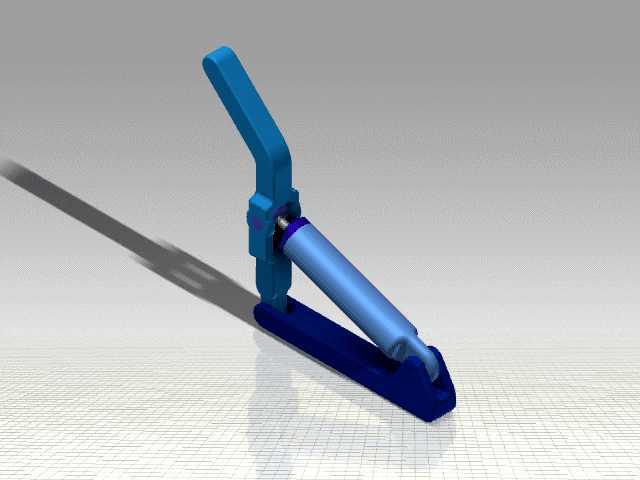

　　这类带液压缸的小型起重执行结构，常被集成在轻型工位吊装设备、小型物料转运架、车载便携起重辅具上，适配小吨位、短行程的重物举升与姿态调整场景，在机加工工位上下料、仓储轻型货物码垛、野外小型设备维修顶升作业中都能见到同类结构的应用。从结构设计逻辑来看，整体采用铰接式连杆布局，操作臂与底座通过销轴形成回转副，液压缸两端分别铰接在操作臂中段与底座安装位，通过液压杆的伸缩驱动操作臂绕底座铰点转动，实现举升动作的力放大，相比纯杠杆式手动起重结构，液压驱动的输出力更平稳，作业过程中可随时锁止液压回路保持负载位置，不会出现负载回落的安全隐患。设计时首先要确认安装边界，底座的两个安装孔位需匹配配套设备的安装面开孔尺寸，铰点的同轴度公差要控制在0.

　　05mm以内，避免连杆转动时出现卡滞；操作臂的握持段做了折弯处理，符合人手操作的施力角度，作业时操作人员无需过度弯腰或抬臂即可完成压动操作，长时间作业的疲劳度更低。液压缸的选型匹配了举升负载的额定吨位，缸筒行程刚好覆盖操作臂的最大转动角度，不会出现活塞顶死或行程不足的问题，缸体两端的铰接关节采用自润滑衬套，日常使用无需频繁加注润滑脂，维护成本更低。结构的受力路径经过优化，负载施加在操作臂前端的力，通过连杆铰点、液压缸铰接点分散传递到底座安装面，关键受力部位的壁厚做了加厚处理，避免长期重载下出现结构变形。外形尺寸上，整体收拢后占用空间极小，可直接集成在小型设备的机架内部，不会额外占用过多作业空间，

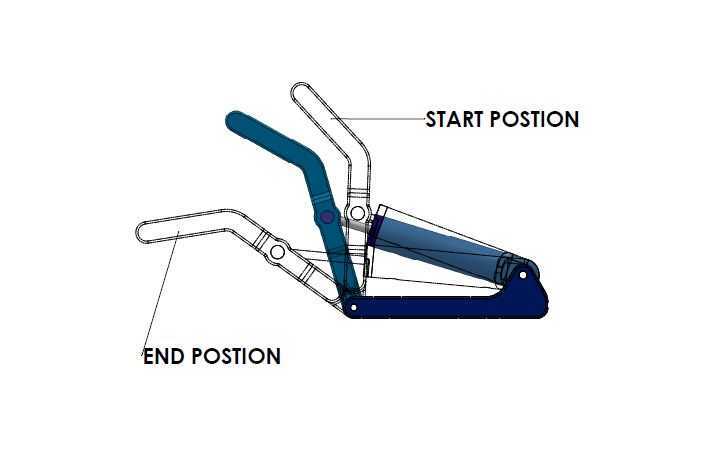

　　转动过程中操作臂的外轮廓不会超出底座的安装边界，避免与周边设备发生运动干涉。这类结构的设计难点在于铰点位置的匹配，需要反复验算液压缸推力与操作臂输出力的杠杆比，既要保证手动操作时的施力在普通人可承受的范围内，也要保证举升过程中力臂变化平缓，不会出现行程末端操作力陡增的问题。实际应用中，这类结构还可根据需求加装行程限位块，限制操作臂的最大举升角度，防止过度举升导致液压缸脱缸或者负载倾覆，液压回路中可加装节流阀调整举升和回落的速度，适配不同作业场景的操作节奏。
