法兰基座式管路夹持固定组件结构

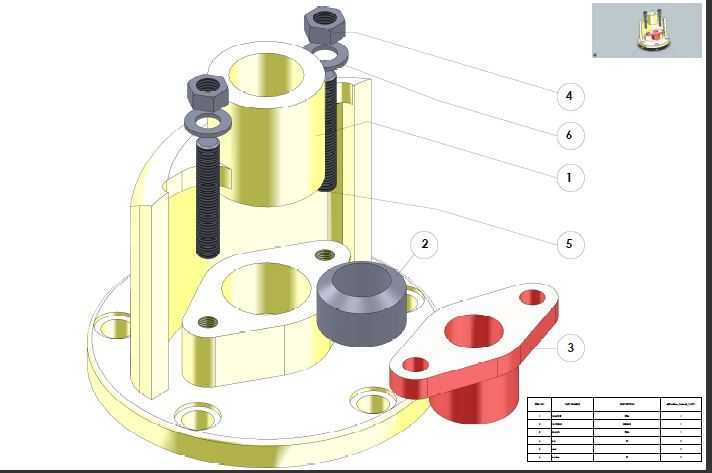

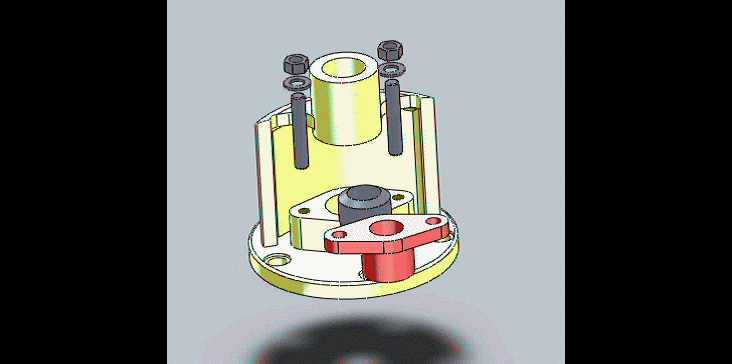

　　这类带法兰安装基座的夹持固定结构，常应用在中小型流体输送管路、试验台架油路布设、小型设备气动回路排布场景中，核心作用是对垂直布设的硬质管路提供径向约束与轴向支撑，避免管路受流体脉动、设备运行振动影响出现移位、接头松脱甚至焊缝开裂的问题。从结构设计逻辑来看，底部圆形法兰盘预留了四个均布的安装沉孔，可直接通过内六角螺栓固定在设备安装面、型材架台或者预制基座上，沉孔设计能够让螺栓头完全没入法兰盘面，不会出现凸起干涉相邻部件安装的问题，法兰盘与中部立式支撑结构采用一体化成型设计，省去了额外拼接的紧固件，整体刚性更优，能承受更大的侧向载荷。中部的立式支撑采用半开放的护罩式结构，一侧留出开放缺口方便管路从侧面卡入安装，不需要从管路端部穿套，

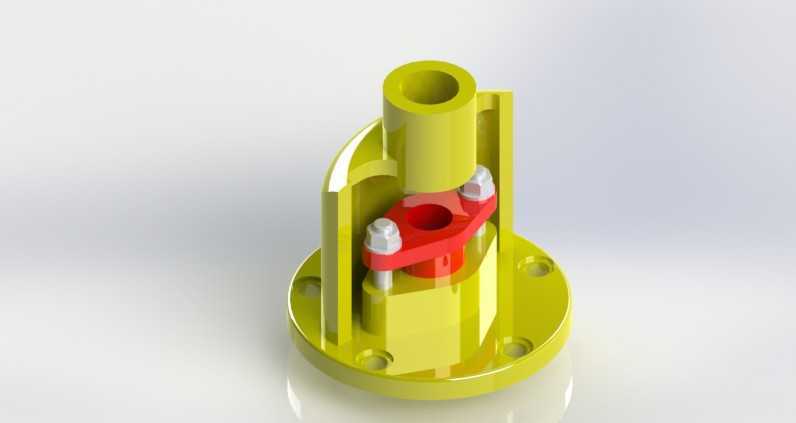

　　在现有设备改造、管路后期加装的场景下适配性更强，护罩内壁与待固定管路的外径预留了0.2-0.5mm的装配间隙，既方便管路顺利装入，也不会因为间隙过大导致夹持后出现旷量。核心的夹持部位采用对称式双螺栓锁紧的红色抱箍结构，抱箍内弧面与管路外壁完全贴合，两个锁紧螺栓对角布置，拧紧时能够让抱箍受力均匀，不会出现单侧压紧导致管路偏斜的问题，螺栓与抱箍之间加装了平垫，分散锁紧时的压应力，避免长期受力下抱箍表面出现压溃变形。设计时特意将抱箍的安装位置设置在支撑结构的中部高度，既不会因为位置过低导致管路悬臂过长出现振动摆幅过大，也不会因为位置过高导致整体结构重心上移，降低安装后的稳定性。从安装边界来看，法兰盘的外径尺寸适配常规的安装孔距标准，

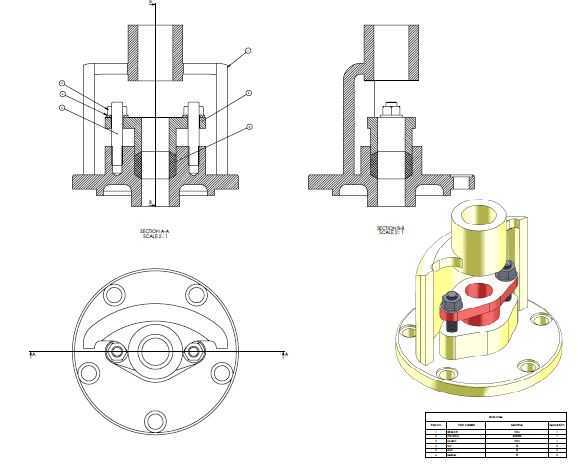

　　整体结构的垂直高度控制在合理范围，不会占用过多的竖向安装空间，护罩的外侧轮廓做了圆角过渡，没有尖锐棱角，在装配、检修过程中不会划伤操作人员。这类结构在实际使用中，除了固定金属管路，更换不同内径的抱箍也可以适配硬质塑料管路、陶瓷管路的固定需求，支撑结构的顶部预留的通孔可以作为管路穿接通道，也可以加装防尘套避免杂物进入支撑内部堆积，影响后续拆装维护。在建模过程中，各部件的配合公差都按照机械装配的常规要求设置，法兰安装孔的位置度、抱箍内弧面的同轴度都做了相应的公差约束，能够直接导出工程图用于生产加工，不需要额外做过多的参数调整。
