数控机床嵌入式可打印操作按键模组

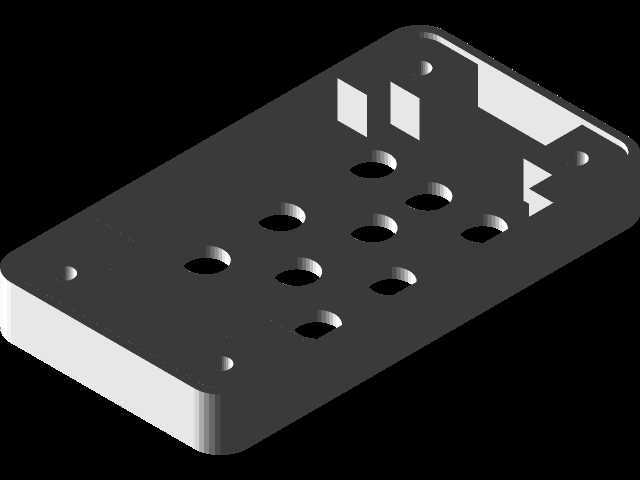

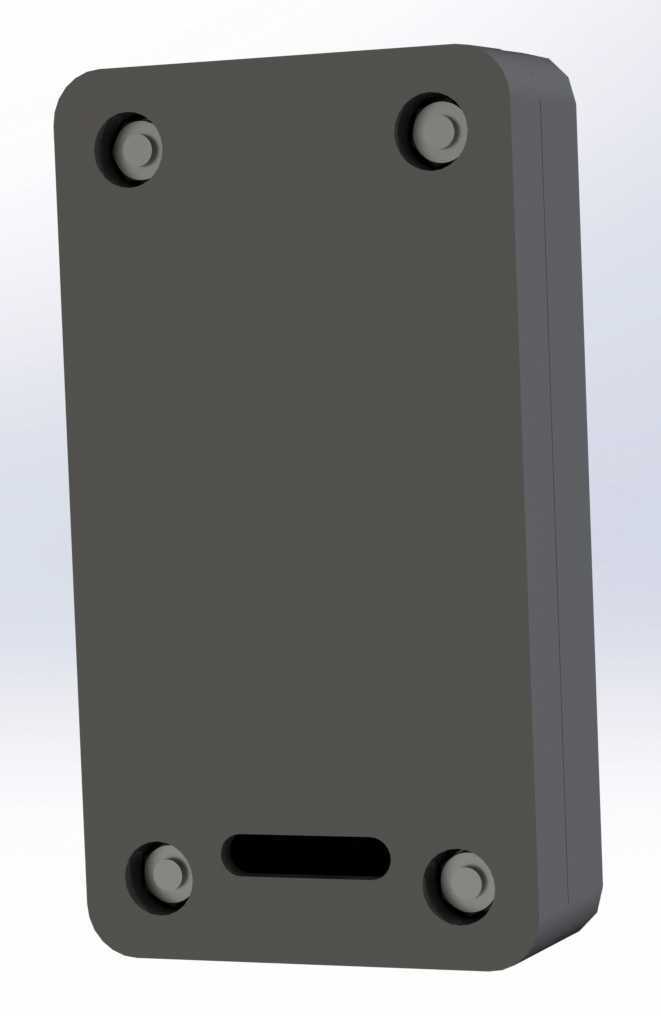

　　这款按键模组主要适配中小型数控铣床、台式数控雕刻机等设备的外置操作面板拓展场景，在车间实际加工场景中，操作人员往往需要在设备侧旁完成进给倍率调整、单步执行切换、轴选触发等高频操作，原厂自带的操作面板大多集成在主机柜正面，当操作人员站在工件装夹侧调整工位时，很难够到主机柜上的按键，这款独立按键模组就可以通过支架安装在设备工作台旁的任意顺手位置，缩短操作动线，减少操作人员来回挪动的频次，提升上下料、对刀过程中的操作效率。从结构设计来看，整个模组采用分体式装配结构，底座预留了四个沉头安装孔，适配M3规格的十字槽螺丝，安装孔位做了等距对称排布，既可以直接锁附在金属支架上，也能嵌入到定制的亚克力操作面板预留槽内，

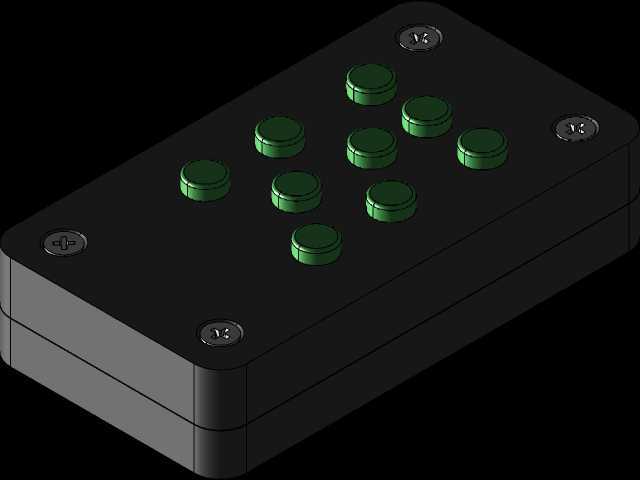

　　安装边界的长宽尺寸控制在100mm70mm区间，整体厚度不超过15mm，不会占用过多的设备旁侧安装空间，哪怕是安装空间局促的小型台式数控设备，也能找到合适的固定位置。按键部分采用了9个独立的圆形凸帽按键，排布为三行三列的矩阵布局，每个按键的按压行程设置为2mm，按压力度控制在1.5N-2N区间，既不会因为车间设备振动产生误触发，也能保证操作人员戴薄劳保手套操作时，能清晰感知到按键的触发反馈，按键帽做了R3的圆弧倒角，表面没有尖锐棱角，长期频繁按压也不会刮蹭手套表面。整个模组的所有结构件都适配FDM3D打印工艺制作，底座和上盖的壁厚统一设置为2mm，打印时无需添加支撑结构，按键帽和底座的按键孔位预留了0.2mm的装配间隙，

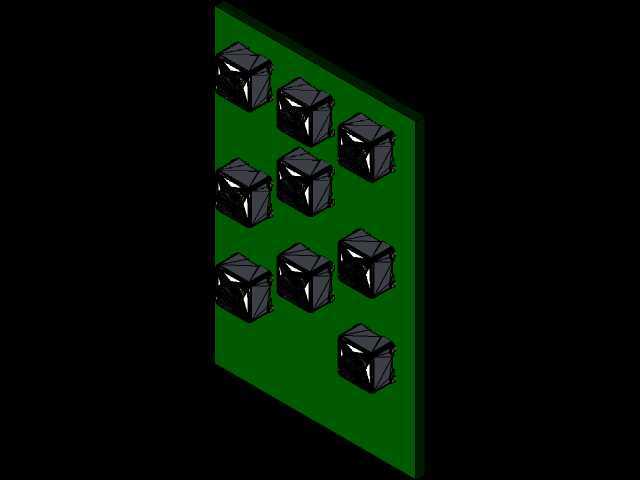

　　打印完成后只需要简单去除毛边就能完成装配，不需要额外做二次打磨或者公差修正。内部预留了足够的走线空间，可以容纳33矩阵按键的排线，出线位置做了圆角过线孔，避免尖锐边缘割伤线材绝缘层，实际使用时可以根据需求自定义每个按键的触发功能，既可以接入设备的IO端口作为硬接线操作按键，也可以外接小型控制板做成无线操作按键，适配不同改装需求的数控设备。
