数控机床配套大金立式变频控制装置

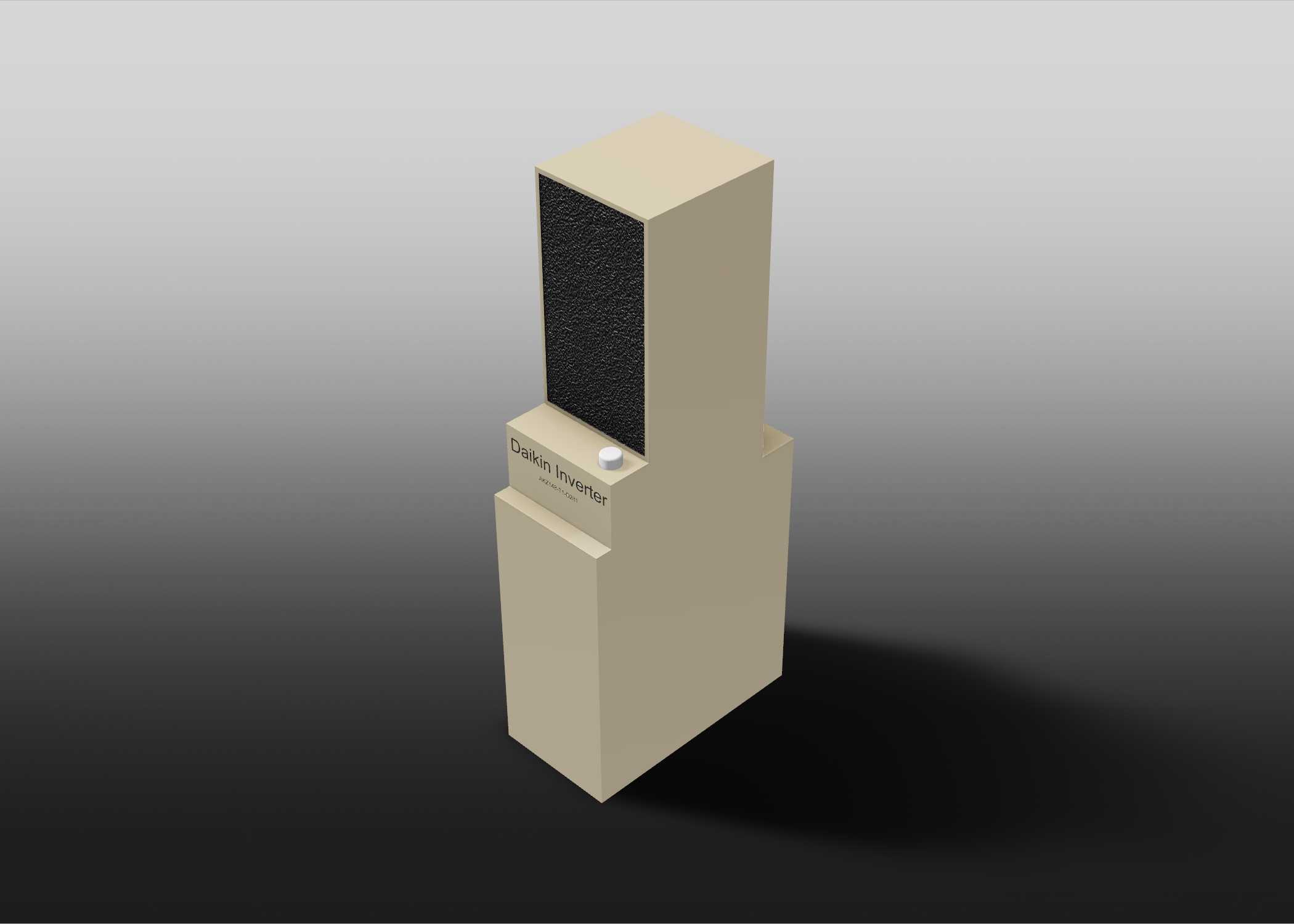

　　在金属切削类数控机床的电气柜布局设计中，这类立式安装的变频单元常被布置在电气仓侧方独立安装位，用来承担主轴电机的转速调节、转矩输出控制功能，适配加工过程中不同切削工况下的动力输出需求，比如钢件粗加工时的低转速大转矩输出、铝合金精加工时的高转速稳定运行，都需要依靠变频单元完成电机驱动参数的实时匹配。从结构设计来看，该装置采用上下分段式立式壳体结构，下部为功率模块安装腔体，内置整流、逆变单元及散热风道结构，上部为操作交互区域，预留了参数调试按键与状态显示区域，正面的操作面板做了内凹式设计，避免车间内金属切屑飞溅磕碰操作按键，同时壳体表面做了哑光耐磨处理，适配机加工车间多油污、多粉尘的使用环境。做三维布局设计时，需要重点考量安装边界：

　　该装置背部预留了标准DIN导轨安装卡扣位，也支持螺栓直接固定安装，安装时需要在装置上下方预留至少80mm的散热空间，左右侧预留30mm的走线空间，避免动力线与信号线路过度弯折，同时要注意装置与伺服驱动单元的安装间距，减少不同功率模块之间的电磁干扰。实际选型匹配时，该类变频单元需要对应主轴电机的额定功率、额定电流参数做匹配，同时要结合机床的主轴最高转速、低速切削转矩要求设置对应的V/F曲线参数，三维建模过程中，壳体的安装孔位、接线端子位置都按照实际安装尺寸做了还原，方便设计人员直接在装配体中完成电气仓的布局校验，检查安装干涉、走线空间是否满足装配要求，避免实际生产装配时出现部件干涉、走线困难的问题。

　　这类立式结构的变频单元相比卧式安装的同功率产品，更适合电气仓纵深不足、但垂直方向有富余安装空间的机床结构，在数控车床、立式加工中心的升级改造、新机电气设计中都有广泛应用，建模时还原了壳体的拔模角度、面板的凹凸细节，能够直接用于设备的三维装配演示、安装指导文件制作。
