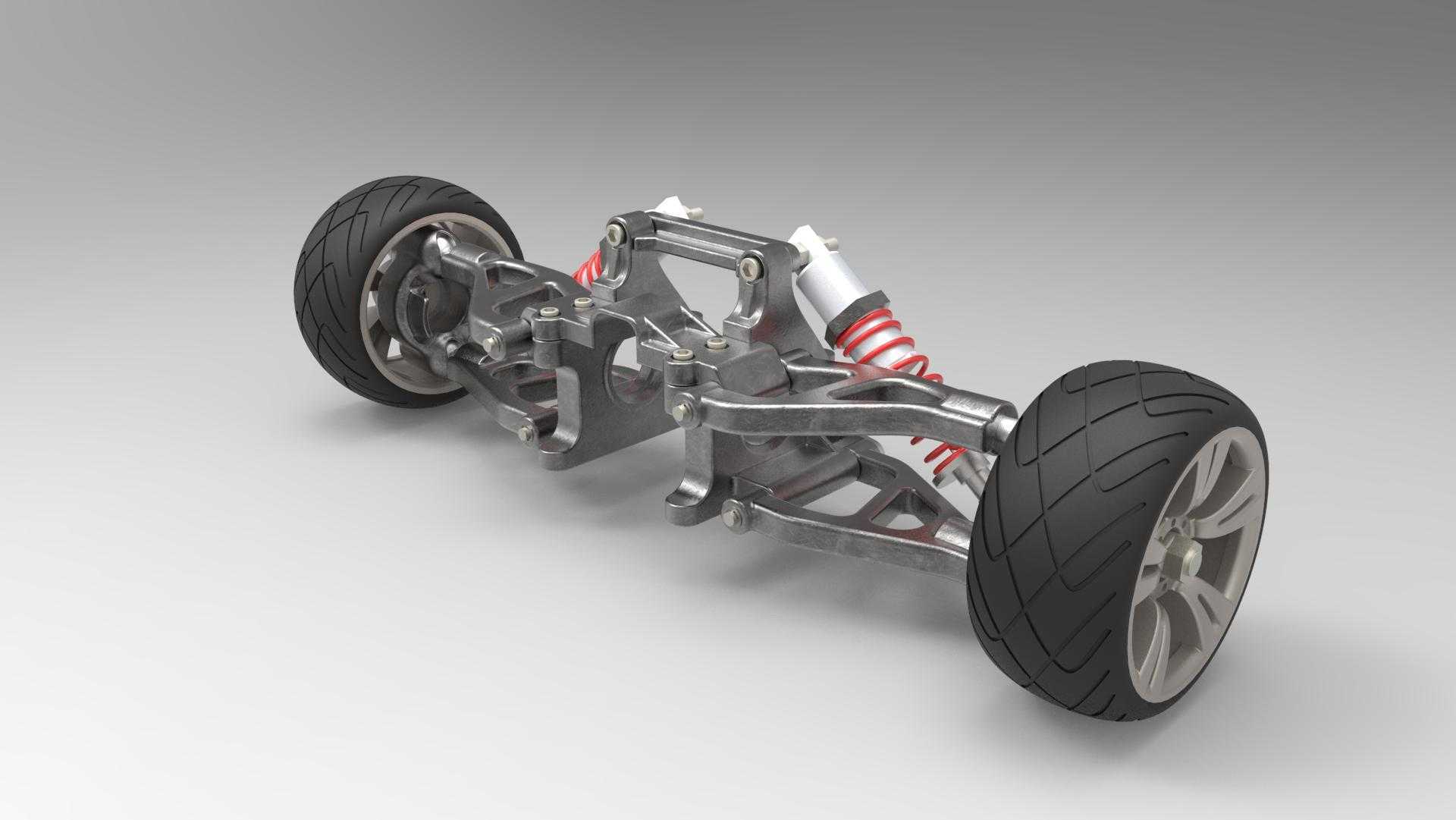

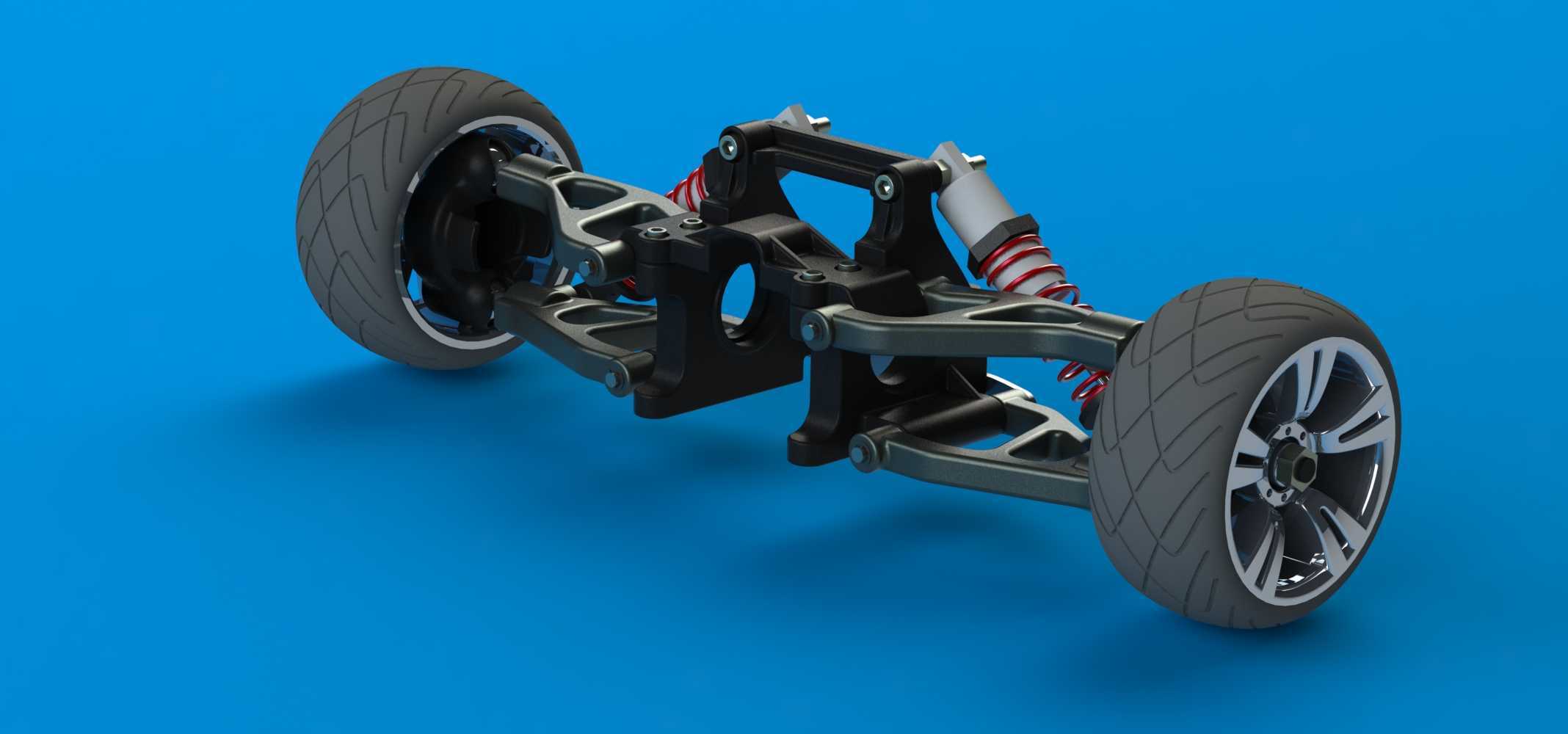

双轮独立式汽车悬架结构三维设计

　　这套悬架结构主要面向小型公路赛车的行走系统适配需求，在整车架构中承担着连接车轮与车架、缓冲路面冲击、保障轮胎接地性能的核心作用，是决定车辆操控稳定性与行驶平顺性的关键部件。从实际装车场景来看，该结构适配前置后驱小型赛车的前轮安装位，可在车辆过弯时通过摆臂的几何运动约束，将车轮外倾角变化控制在合理区间，避免轮胎偏磨同时保证过弯时的抓地面积。结构设计上采用双横臂式独立悬架构型，上下摆臂均通过铰接点与转向节连接，减震器与螺旋弹簧集成布置，上端通过安装座连接车架承载结构，下端固定在下摆臂的受力支点上，这种布置方式可以将路面传递的垂直冲击先经弹簧缓冲，再通过减震器阻尼衰减振动，避免冲击直接传递到车架引发车身共振。

　　设计过程中优先考虑了安装边界的适配性，轮距设定匹配小型赛车的整车宽度要求，摆臂的铰接点位置经过运动学校核，在车轮上下跳动行程内，主销后倾角、内倾角的参数变化均符合赛车的操控调校需求，不会出现转向卡滞或回正力异常的问题。转向节的结构集成了轮毂安装位、刹车卡钳固定座，可直接适配对应规格的赛车轮毂与制动组件，无需额外加装转接结构，减少了装配环节的累积误差。摆臂采用镂空式结构设计，在保证结构强度满足冲击载荷要求的前提下，尽可能降低了簧下质量，提升悬架的响应速度，让车轮在经过起伏路面时可以更快贴紧地面。减震弹簧的刚度与减震器阻尼匹配经过多轮运动仿真验证，在平整公路行驶时可以过滤细碎振动，在高速过弯或紧急制动时又能提供足够的支撑力，

　　抑制车身侧倾与点头现象。整套结构的所有铰接点均预留了标准轴承安装位，可保证长期运动下的转动顺滑度，同时各部件的安装螺栓孔位均做了沉台处理，避免螺栓突出影响周边部件运动，装配时可按照摆臂-转向节-减震器-轮毂的顺序逐步组装，各部件的安装间隙预留合理，不会出现运动干涉问题。
