砖材生产线配套切砖作业设备结构

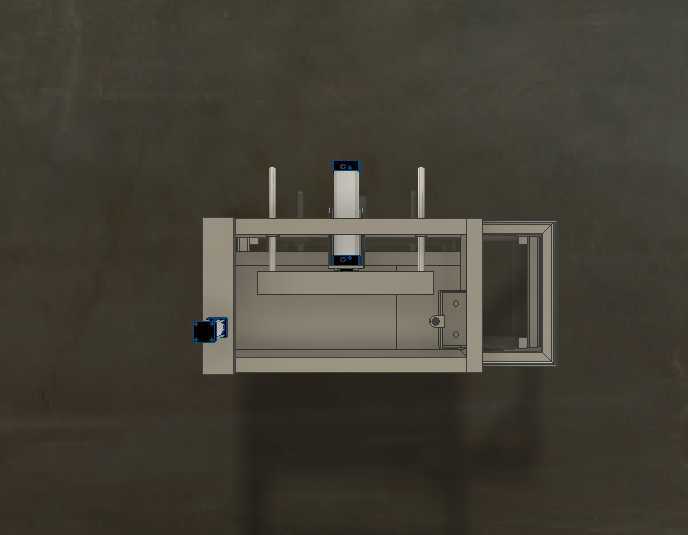

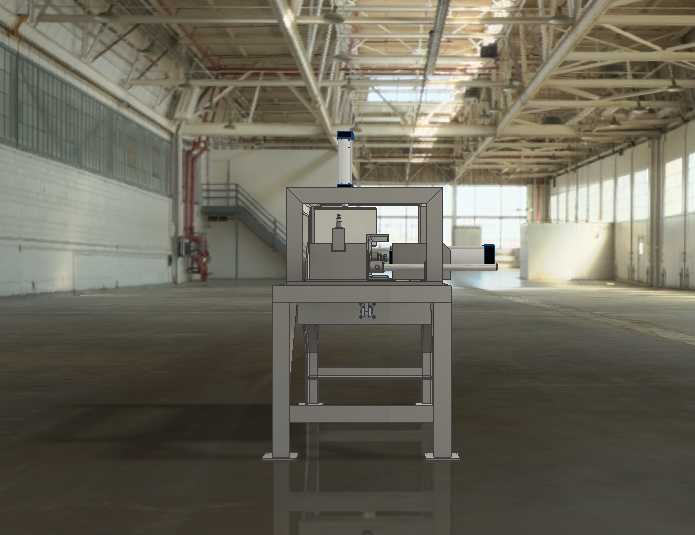

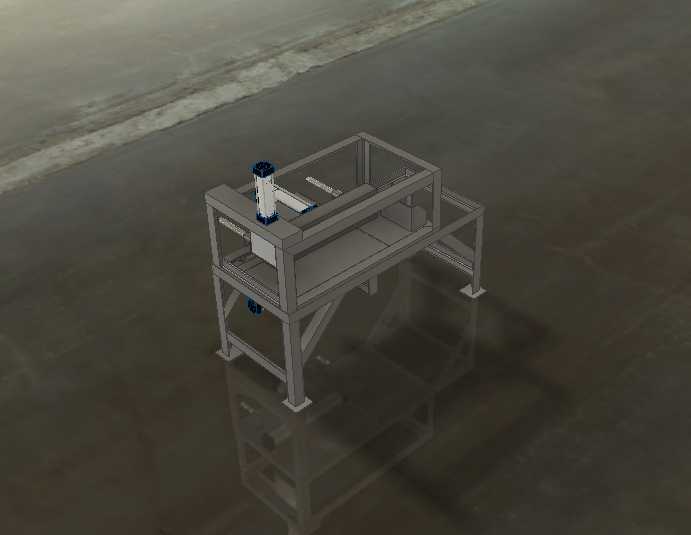

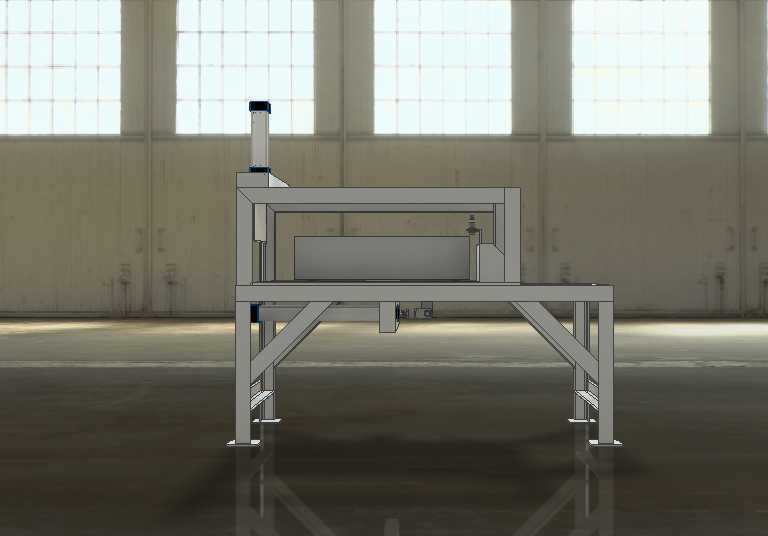

　　该切砖设备主要适配粘土砖、保温砖等建材挤出生产线的后段工序，作为挤出成型环节的配套裁切单元，承担连续挤出坯体的定长切断作业，是砖材自动化生产链路中保障坯体尺寸精度、衔接前后工序节拍的核心工位设备。从结构设计来看，设备采用框架式方管焊接机架作为承载主体，机架底部设置带安装孔的支脚结构，可直接通过膨胀螺栓固定于生产车间的硬化混凝土地面，安装时需保证机架上平面与挤出机出料平台的水平高度差控制在±2mm范围内，避免坯体输送过程中出现磕碰变形。机架上层设置横向滑移的裁切执行机构，搭载气动驱动的切刀组件，切刀的运动轨迹与坯体输送方向垂直，可根据生产需求调整裁切行程与触发位置，适配不同厚度、不同长度规格的砖坯裁切需求；设备中部预留坯体输送通道，

　　通道宽度匹配常规砖材挤出模头的出料宽度，两侧设置导向挡条，可根据坯体实际宽度快速调整挡条间距，防止坯体输送过程中出现偏移导致的裁切端面倾斜。设计阶段充分考虑了砖厂生产环境的粉尘特性，所有滑移导轨部位均设置防尘护套，气动元件的进气端配套三级过滤装置，避免粉尘进入运动副造成卡滞或磨损；机架整体做喷砂防锈处理后喷涂耐磨防护漆，可适应车间内高湿度、高粉尘的长期作业环境。设备的安装边界需预留前后各1.2m的操作维护空间，侧面预留0.8m的检修通道，方便日常更换切刀、调整导向结构以及清理裁切产生的废边料；裁切工位下方设置废屑收集槽，可直接对接车间的废料回收输送装置，实现裁切废边的集中回收再利用，减少生产过程中的原料浪费。在功能匹配上，

　　该设备可直接对接挤出机的出料信号，当挤出坯体达到预设长度时自动触发裁切动作，裁切过程中切刀随坯体做同步随动，保证裁切端面的平整性，避免静态裁切造成的坯体挤压变形，裁切完成后的砖坯可直接输送至下一工位进行码垛或养护，整套动作无需人工干预，可有效提升砖材生产线的连续作业效率，降低人工裁切的劳动强度与尺寸误差。
