耐火原料筒仓及装载输送系统结构

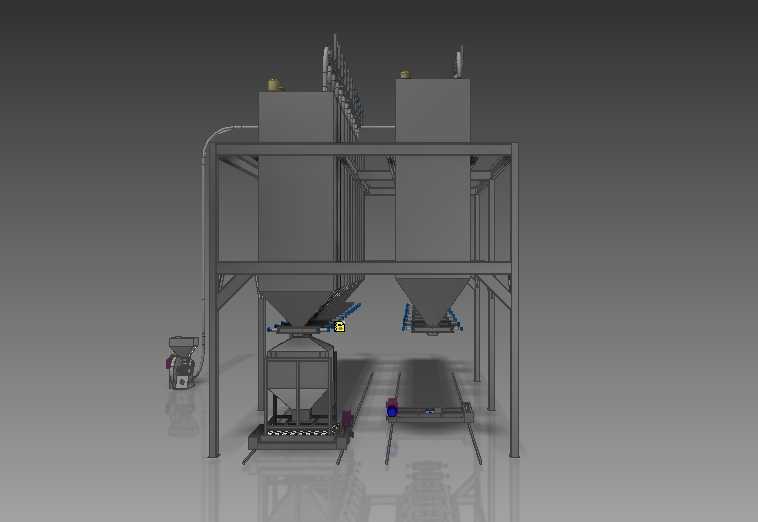

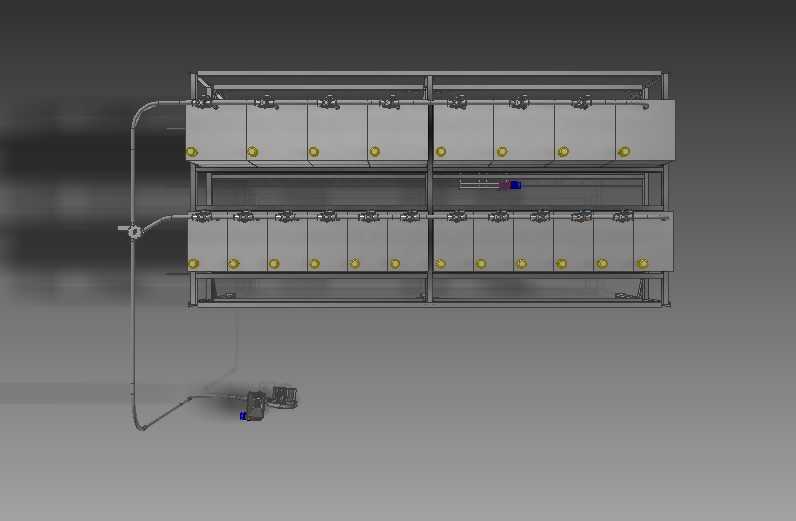

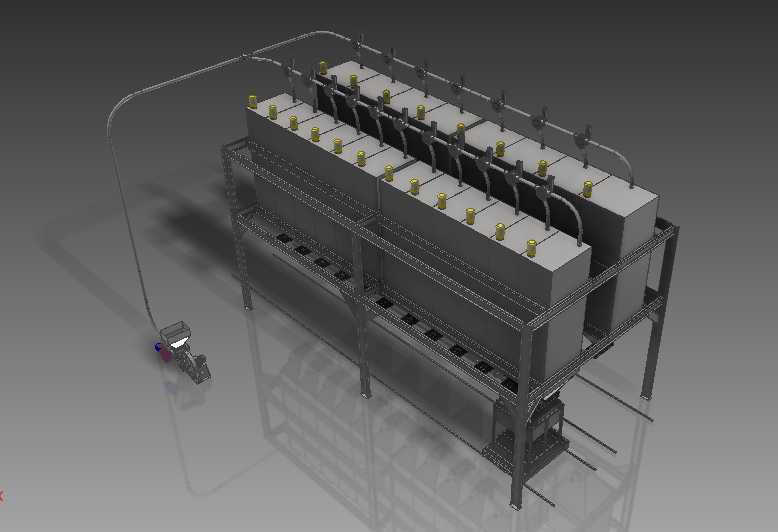

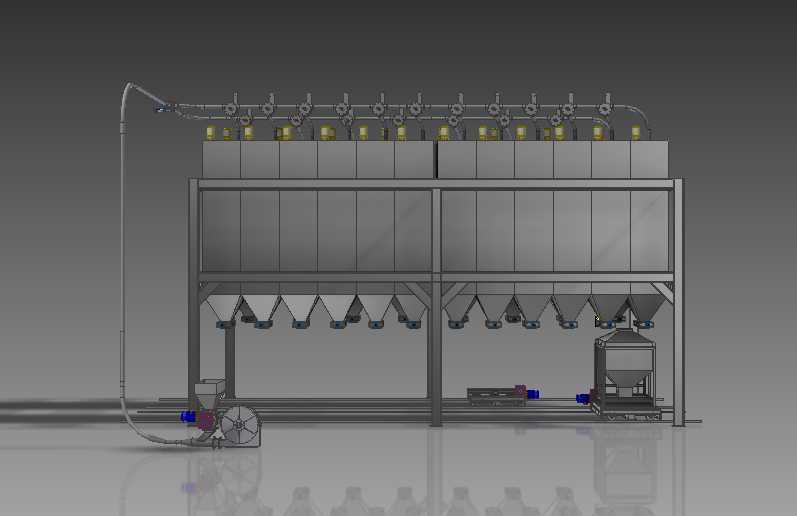

　　这套储料装载系统主要面向耐火材料生产车间的原料存储与定量配送场景，解决散状耐火原料露天堆放易受潮、人工配料误差大、转运过程扬尘超标的实际生产痛点。整套设备采用双层钢架支撑结构，上层排布多组方形储料仓，单仓容积可根据车间日产能匹配调整，仓顶配置进料管路与排气泄压结构，进料端通过弯管衔接外部气力输送管线，可直接对接原料破碎工段的出料端，省去中间转运的料斗倒运环节。仓体下部设计为锥形缩口结构，缩口段安装旋转式给料机构，通过变频调速控制给料量，可根据下游混炼设备的单次配料需求，精准控制每种原料的出料速率，给料机构出口衔接横向布置的输送槽，输送槽底部配套风送管路，由侧端安装的鼓风机提供低压气流，将落下的散料沿封闭槽体输送至下游配料工位，

　　全程封闭结构可避免原料洒落与粉尘外溢。设计阶段优先考虑车间安装的边界适配性，钢架支腿的底部预留地脚螺栓安装位，可直接固定在车间硬化地面上，整套设备的横向宽度适配常规12米跨度的厂房柱距，进料端的弯管转向角度可根据现场管线走向调整，无需额外改动仓体主体结构。仓体侧面预留检修人孔与料位计安装位，日常运维时可通过人孔进入仓内清理结块原料，料位计可实时反馈仓内原料存量，触发低料位预警时自动启动上游进料流程。支撑钢架采用型钢焊接结构，横梁与立柱的连接节点做加强筋处理，可承受满仓状态下的原料静载荷与给料过程中的动载荷，输送槽段的观察口采用快开式结构，日常巡检时可快速打开查看物料输送状态，无需拆卸整段槽体。鼓风机的安装位置做了减震支座设计，

　　可降低设备运行时的振动传递，避免振动传导至仓体导致原料架桥堵塞，给料机构的旋转叶片采用耐磨材质制作，可适应耐火原料硬度高、磨琢性强的特性，延长易损件的更换周期。整套系统的布局充分利用厂房垂直空间，上层储料下层输送的结构可减少车间平面占地，多仓并排布置的方式可同时存储多种不同品类的耐火原料，适配耐火制品生产多配方配料的使用需求，各仓的给料机构可独立控制，单仓检修时不影响其他仓体的正常出料作业。
