汽车发动机节气门阀体结构三维设计

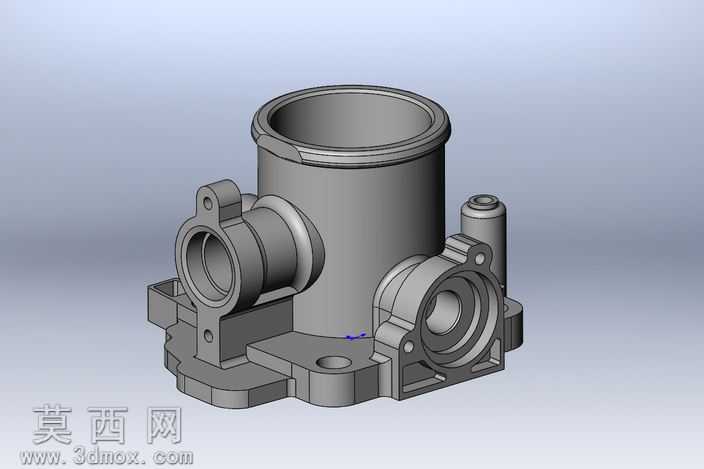

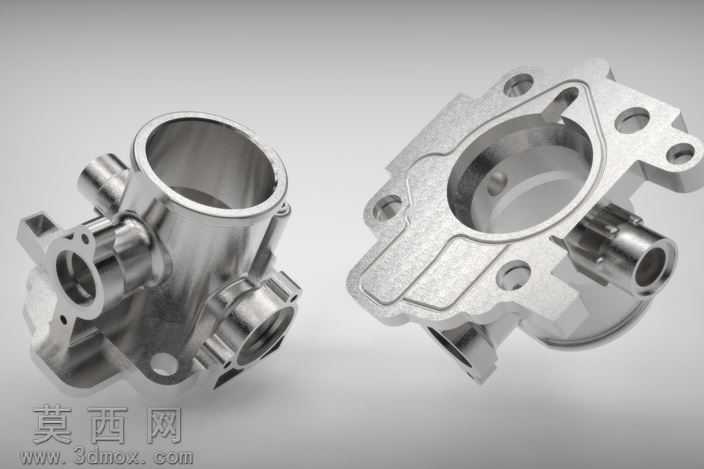

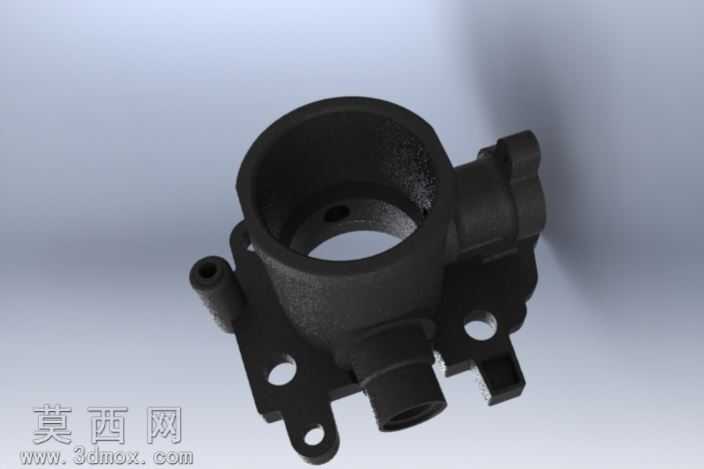

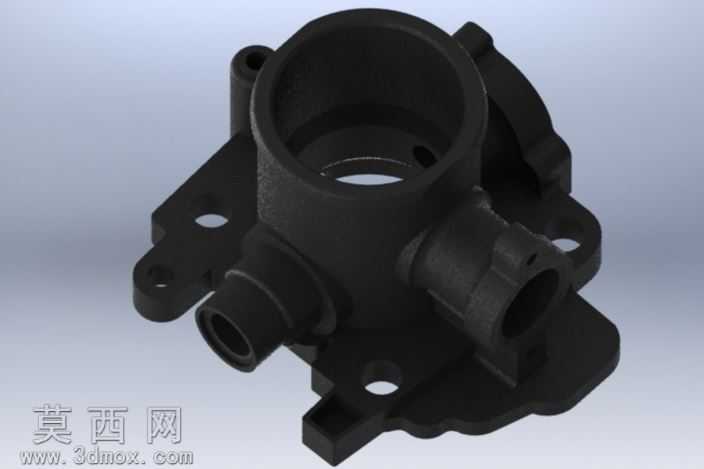

本作品为汽车发动机进气系统核心部件节气门的三维结构设计，建模过程依托主流三维机械设计软件完成，全程遵循汽车零部件正向设计的尺寸规范与装配逻辑。建模初期先梳理节气门的功能需求，明确其作为控制发动机进气量核心部件的结构要求，先搭建整体基准坐标系，以主进气通腔为核心基础特征，通过拉伸、旋转命令生成主体圆筒结构，保证主进气通道的同轴度与内壁光滑度，满足进气气流的顺畅通过要求。后续逐步构建侧面的旁通气道结构、传感器安装基座、怠速控制阀安装位以及底部的安装固定法兰，在特征构建过程中，对各安装孔位的位置度、连接凸台的壁厚进行精准控制，通过拔模命令处理铸件所需的拔模斜度，还原压铸铝合金阀体的工艺特性。细节处理阶段，对各部位的过渡圆角、加强筋结构进行精细化建模，在气道与主体连接位置设置平滑过渡曲面，避免应力集中同时优化进气气流走向；对安装定位销孔、螺栓过孔的尺寸按照通用汽车紧固件标准进行匹配，保证模型可直接用于后续的装配验证与工程图导出。材质渲染阶段，为模型赋予压铸铝合金的材质属性，调整金属粗糙度、反光度参数，还原金属铸件的哑光金属质感，对加工面与非加工面设置差异化的材质表现，区分铸造毛坯面与机加工面的视觉差异，让渲染效果更贴近真实零部件的生产状态。结构设计上充分考虑节气门的实际装配需求，预留了节气门阀片的安装转轴孔位、位置传感器的对接安装面、进气歧管的连接密封面，各部位的壁厚均匀性经过校验，避免出现壁厚突变导致的铸造缺陷，整体模型特征树逻辑清晰，参数化特征可支持后续的尺寸调整与变型设计，能够用于进气系统的流体仿真分析、装配干涉检查以及教学演示场景，完整还原了机械式节气门阀体的全部结构细节，无多余特征与几何错误，各连接部位的配合尺寸均符合行业通用设计规范。
