直径0.08规格工业真空吸附杯结构

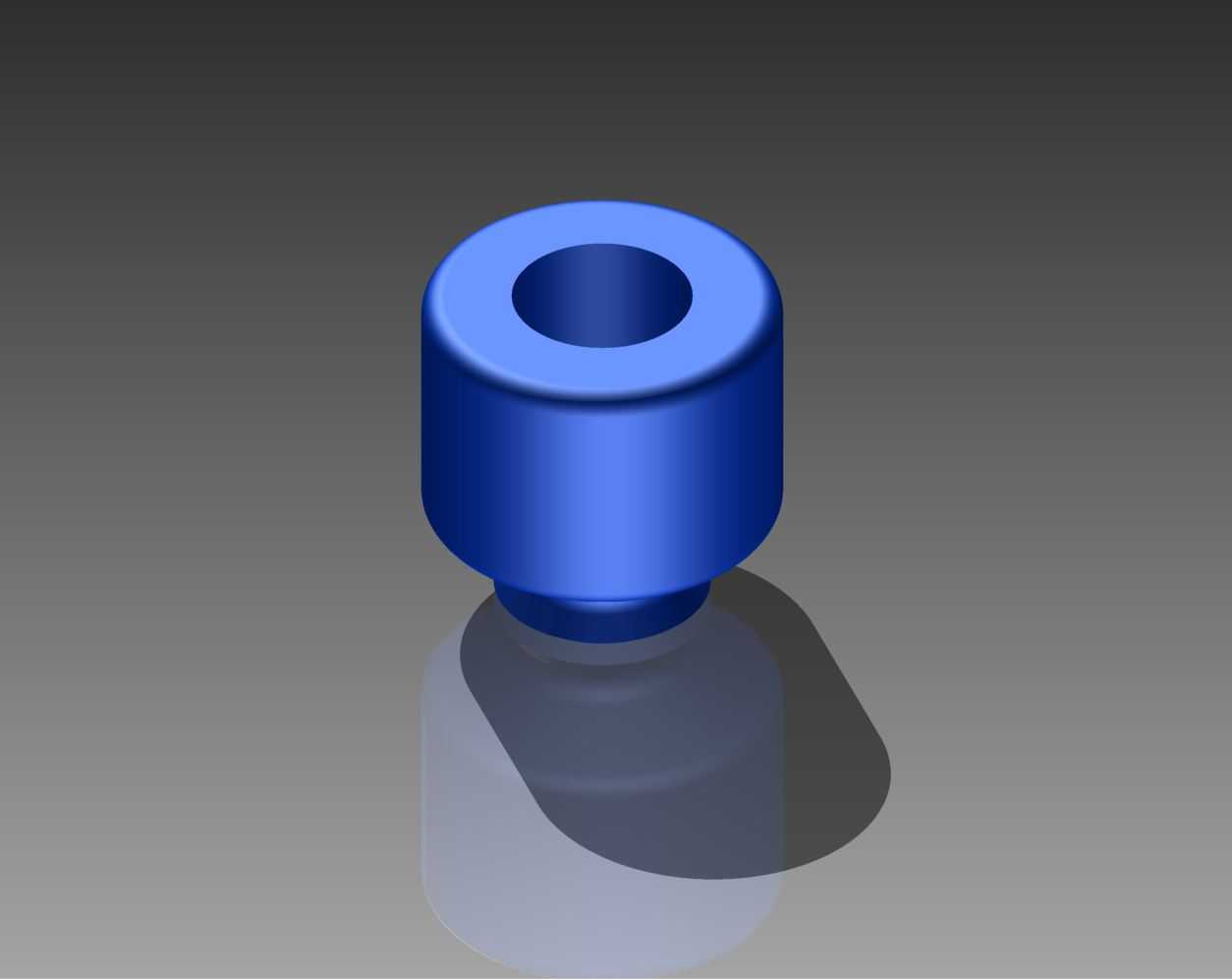

　　在自动化产线的物料搬移、轻薄工件定位工序里，这类小直径真空吸附部件是气动取料系统的末端执行核心，尤其适配电子元器件贴片、小型冲压件转运、薄型塑料件拾取这类对接触压力敏感的作业场景，不会像刚性夹爪那样在工件表面留下夹痕，也能适配表面存在轻微弧度的平整工件。从结构设计来看，这款吸附杯采用阶梯式同轴回转结构，上部为带中心通孔的厚壁圆柱主体，中心通孔是真空通路的连接端，可直接对接标准快插式真空接头，下部做了收窄的唇边结构，唇边厚度经过优化，接触工件时能在负压作用下产生均匀的微变形，填补工件表面微观不平的间隙，保证负压腔的密封稳定性，避免吸附过程中出现漏气掉件的问题。整体外形没有多余的棱角，所有过渡位置都做了小圆角处理，一方面能减少应力集中，

　　提升硅胶或者丁腈橡胶材质成型时的成品率，长期往复压缩变形也不容易出现开裂，另一方面光滑的外表面不会在移动过程中剐蹭周边的工装或者工件表面。安装边界上，上部圆柱段的外径是主要的安装限位基准，设计时需要在对应的安装支架上开出匹配直径的沉孔，配合卡簧或者锁紧螺母就能完成固定，不需要额外设计复杂的连接结构，中心通孔的通径经过负压损失计算，匹配小流量真空发生器就能达到足够的吸附力，不会出现通径过大导致负压建立速度慢、通径过小吸附力不足的问题。实际选型应用时，要注意这个规格的吸附杯有效吸附直径较小，单杯额定吸附负载适合重量在百克级以内的工件，如果需要搬移更重的工件，可以通过多杯阵列排布的方式组合使用，

　　安装时要保证所有吸附杯的唇边端面处于同一平面，避免个别杯体接触不到工件导致密封失效。另外，下部唇边的突出高度也做了控制，在接触工件产生压缩变形时，最大压缩量不会超过唇边厚度的三分之一，既保证密封贴合度，又不会因为过度压缩导致杯体褶皱影响吸附稳定性，在高速往复移动的取料工况下，这种结构也能抵消一部分设备运行带来的位置偏差，具备一定的浮动补偿能力，不需要额外加装浮动接头就能满足常规的取料精度要求。
