CNC机床配套机油自动管理装置

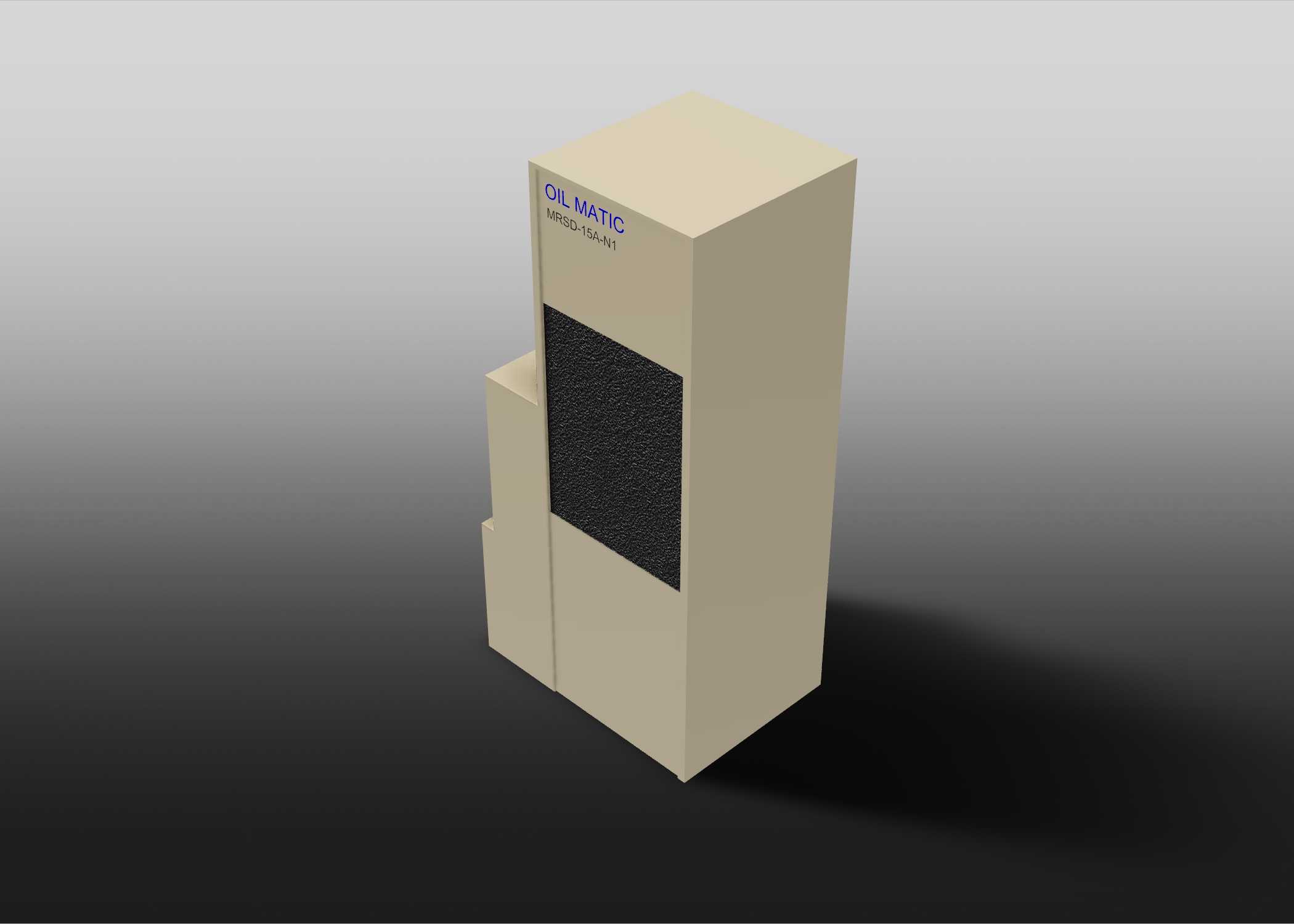

　　这款机油管理装置主要面向数控加工车间的CNC设备配套场景，在金属切削加工的连续作业工况下，机床主轴、导轨、丝杠等运动副的润滑状态直接决定加工精度保持性与部件使用寿命，传统人工定期加注润滑油的方式，容易出现加注量偏差、遗漏保养周期、润滑油受金属屑污染失效等问题，该装置正是针对这类痛点完成的结构设计。整体采用立式长方体集成布局，主体为方正的储油柜体，侧边预留阶梯式凸起结构用于容纳油泵、控制模块与油路接口，这种非对称的外形设计并非随意造型，而是充分考虑了机床侧挂安装的空间边界——多数立式加工中心的电气柜侧方预留安装位宽度有限，阶梯结构可以避让机床原有走线槽与钣金凸起，无需额外改造机床本体即可完成固定。

　　装置正面预留的黑色嵌装区域为状态显示与操作面板安装位，运维人员无需打开柜体即可查看油位、运行状态，手动触发补油或油路循环操作。设计阶段优先考虑了油路的密封可靠性，储油腔采用一体折弯成型的钣金结构，减少拼接焊缝带来的渗漏风险，出油口设置在柜体下部靠近安装基面的位置，可借助重力辅助供油，降低油泵的持续工作负载，同时在出油端集成过滤结构，可拦截润滑油中混入的金属切屑、密封胶残渣等杂质，避免杂质进入机床润滑管路造成堵塞或运动副磨损。安装边界方面，装置的背部预留四个标准安装孔位，孔位间距匹配工业铝型材的通用槽距，既可以通过膨胀螺栓固定在车间墙面，也可以通过T型螺栓直接固定在机床防护的铝型材框架上，底部预留10mm的离地间隙，

　　避免地面切削液淤积浸泡柜体底部钣金。油路接口采用标准快插接头规格，可直接对接多数CNC设备原厂预留的润滑管路接口，无需额外定制转接头。在功能逻辑上，装置可设定固定的润滑油补给周期，当储油腔内油位低于设定阈值时，会触发提示提醒运维人员补充新油，同时内置的油路循环结构可定期带动储油腔内的润滑油流动，避免长期静置出现油液分层、添加剂沉淀的问题，相较于传统的分散式润滑点人工加注，这种集成式管理装置可将单台机床的润滑保养人工耗时降低七成以上，同时能稳定控制各润滑点的供油压力，避免供油不足造成的导轨干磨，或是供油过量造成的润滑油被切削液冲刷污染切削液体系的问题。
