CNC加工中心配套油雾收集净化装置

　　这款配套立式加工中心使用的油雾收集装置，主要适配牧野V33i这类中小型高速CNC设备的安装工况，在高速铣削、钻攻加工过程中，切削液受高压喷射、刀具高速剪切作用会产生大量悬浮油雾颗粒，若直接排放到车间环境中，不仅会附着在墙面、设备表面形成难以清理的油污层，还会被操作人员吸入造成职业健康隐患，同时飘散的油雾也会造成切削液的无谓损耗，增加加工耗材成本。

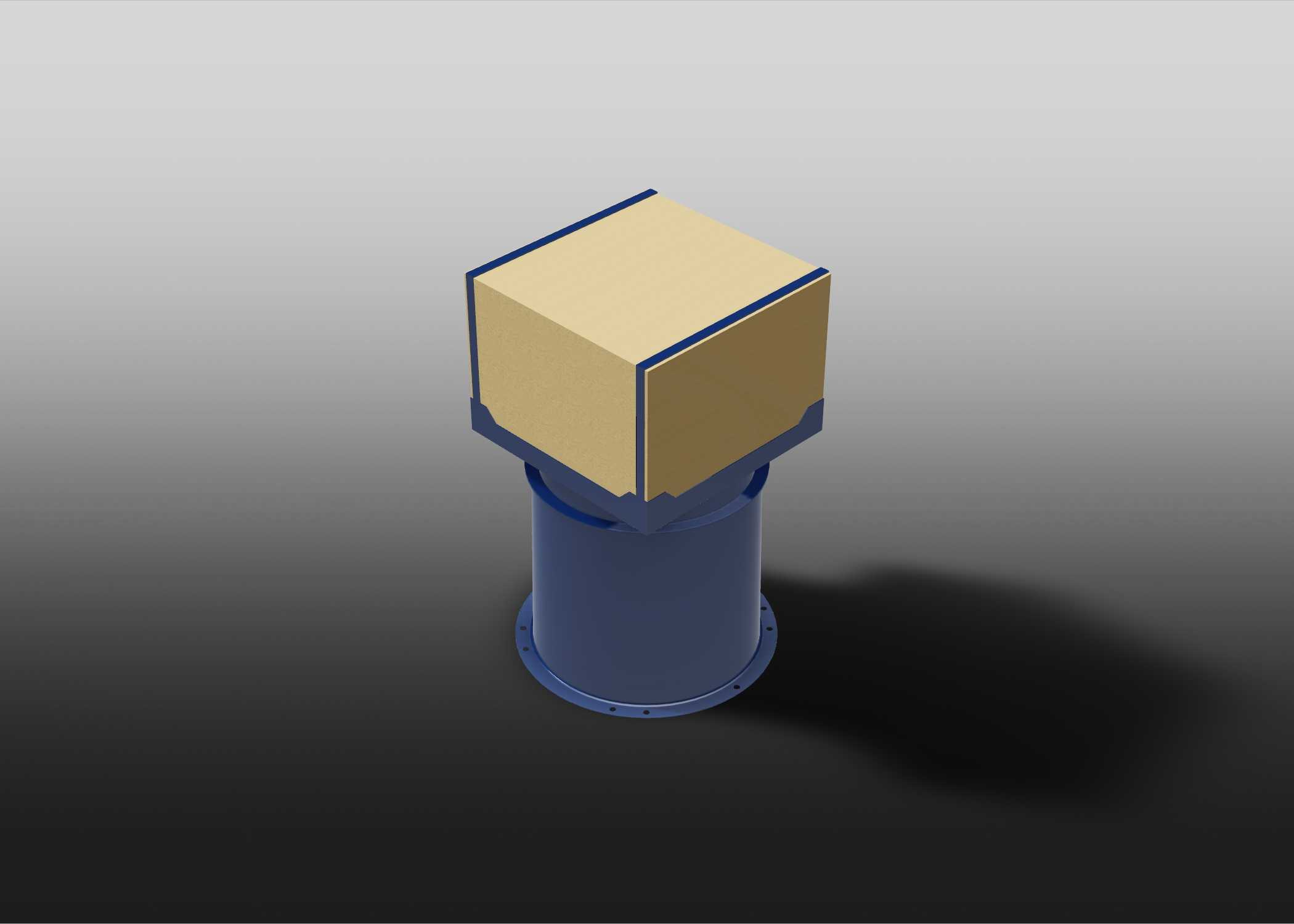

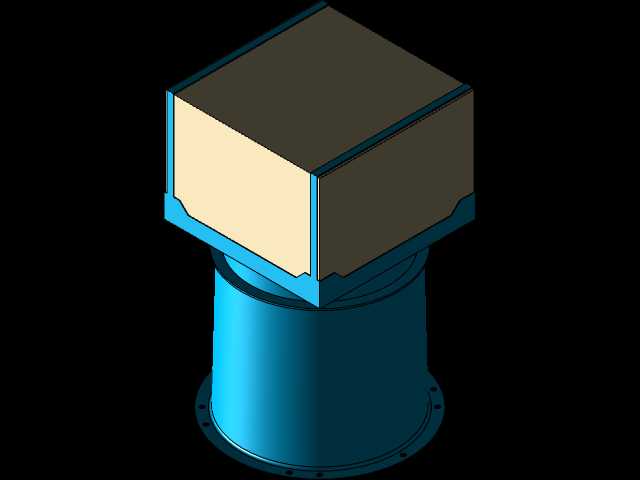

　　从结构设计来看，装置采用下进风上出风的立式布局，下部圆柱形筒体为核心过滤与风动单元，底部带一圈均布螺栓孔的法兰安装边，可直接固定在加工中心顶部的预留安装位，安装时需注意筒体轴线与设备顶面保持垂直，避免长期运行受振动影响出现密封渗漏问题，筒体上部的方形箱体为集油与出风段，箱体边缘做了折边包边处理，既提升结构刚性，也能避免凝露的油滴从接缝处渗漏。

　　设计过程中充分考虑了CNC车间的实际运行工况，下部筒体的直径控制在适配中小型加工中心顶部安装空间的范围，不会超出设备顶面边界造成通行或维护干涉，上部方形箱体的边长略大于筒体直径，在有限的安装空间内最大化扩容集油腔容积，减少日常排油维护的频次。装置内部通过多级碰撞、吸附结构捕集不同粒径的油雾颗粒，捕集到的油滴会顺着内壁导流槽汇集到下部集油区，可通过外接管路回流到机床切削液箱实现切削液的循环复用，有效降低加工耗材的消耗。

　　实际选型匹配时，需要根据加工中心的内部腔体容积、加工时的切削液喷射压力、常用加工材质的产雾量来匹配对应处理风量的型号，安装时要确保设备与机床顶面的连接法兰处加装密封胶垫，避免未经过滤的油雾从接缝处逸散，同时要预留出上部箱体侧方的维护门操作空间，方便后期更换过滤组件、清理集油腔。这类油雾收集装置不需要占用车间地面空间，直接依托机床本体安装，对于布局紧凑的机加工车间来说适配性极强，运行时的振动和噪音控制也适配精密加工场景的要求，不会对机床的加工精度造成干扰。
