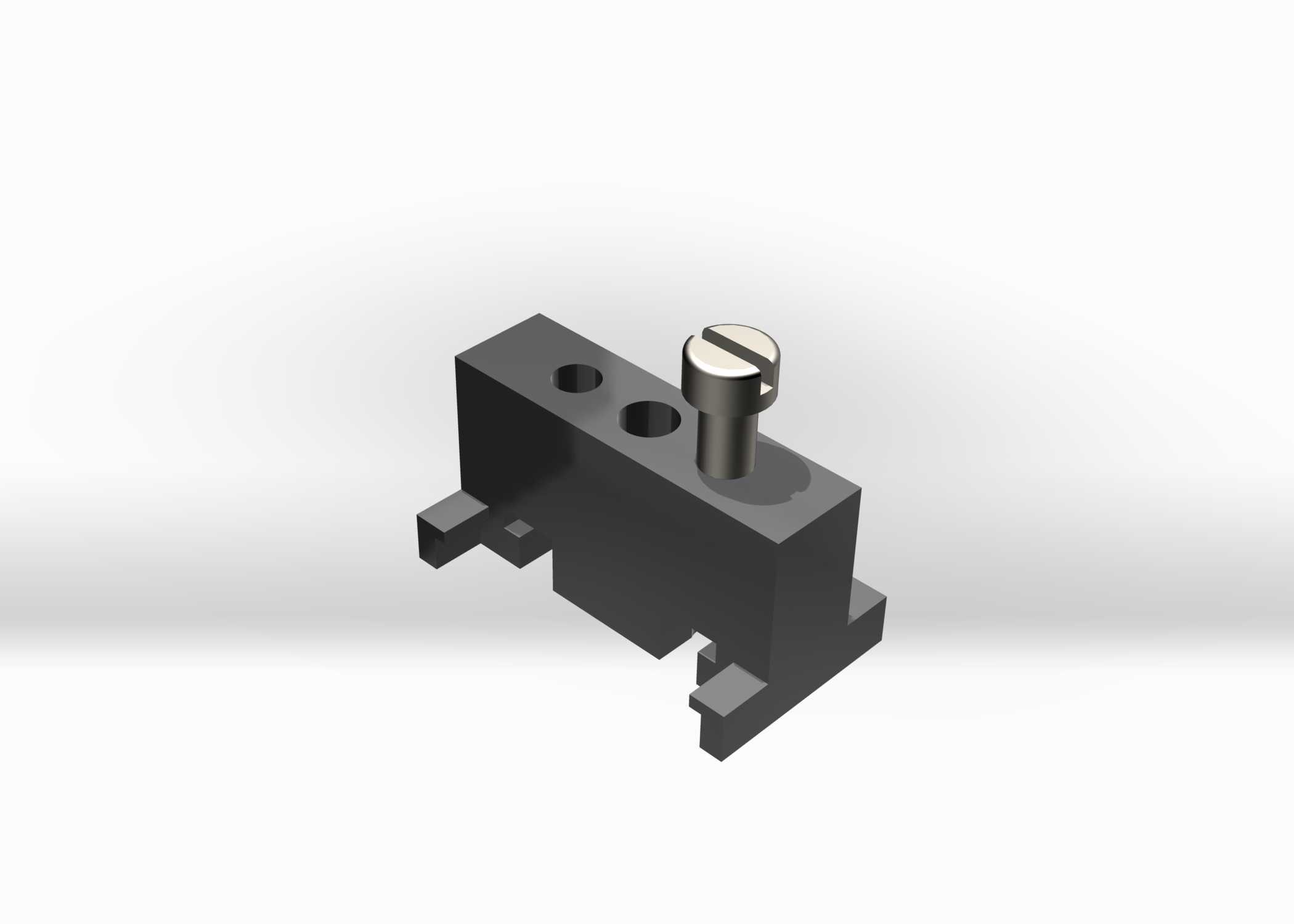

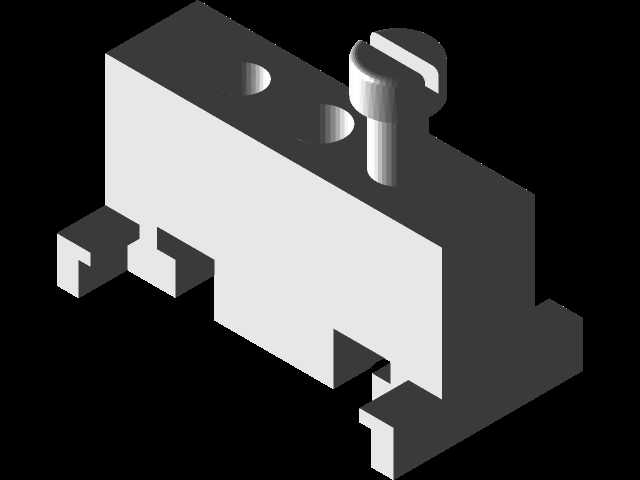

迷你型凤凰MZFK1.5端部保持支架结构

　　这类端部支架主要应用在低压电气柜内的接线端子排装配场景，作为端子排首尾端的固定限位部件，承担着锁紧端子串、抵消接线拉扯应力、维持端子排排布整齐度的作用，在工业控制柜、PLC接线模组、分布式IO站点的导轨安装体系里是不可或缺的小尺寸结构件。从实际使用场景来看，这类支架适配标准DIN电气安装导轨，安装时通过底部的卡扣结构卡入导轨的卡槽内，顶部的一字槽锁紧螺钉旋紧后会顶紧导轨表面，实现支架在导轨上的无滑移固定，当整排接线端子排布完成后，首尾各安装一个该类支架，就能避免端子在导轨上出现横向窜动，哪怕现场接线时拉扯导线、后期维护时拆装端子，也不会打乱整排端子的排布间距，保障接线布局的规整性。

　　设计这款支架的时候，首先要匹配MZFK1.5系列弹簧端子的端部轮廓，支架主体的挡边高度要和端子的侧壁高度齐平，才能完全贴合端子端面，避免限位时出现局部应力集中导致端子壳体开裂；主体上预留的两个沉孔是用来适配跨接件或者标识条的安装位，和同系列端子的安装孔位保持同轴度，不会干涉相邻端子的配件装配。底部的卡扣结构做了对称的弹性挂耳设计，卡入导轨时不需要额外工具，用手按压就能卡入导轨卡槽，拆卸时用一字螺丝刀撬动挂耳的解锁位就能快速拆下，兼顾安装效率和固定可靠性。顶部的锁紧螺钉采用标准一字槽结构，适配现场常用的一字螺丝刀，螺钉底部做了滚花防滑处理，旋紧后和导轨表面的摩擦力足够，不会因为设备运行的振动出现松脱。

　　从安装边界来看，这款支架的宽度仅适配15mm规格的端子排，沿导轨方向的占用尺寸很小，不会过多占用柜内的导轨安装空间，支架的突出高度和端子本体高度一致，不会突出端子排表面干涉柜内的线槽布置或者门板关闭；主体采用增强尼龙材质注塑成型的结构设计，绝缘性能满足低压电气的耐压要求，同时具备足够的结构强度，长期在柜内-20℃到70℃的工作环境下不会出现脆化、变形问题。建模的时候要重点把控卡扣的弹性变形量，既要保证卡入时的插拔力适中，不会太松导致固定失效，也不能太紧导致现场安装困难；螺钉的安装孔要做同轴度校验，避免螺钉旋紧时出现偏斜，导致顶紧力不均匀出现支架歪斜。另外支架的边角都做了R0.5的圆角处理，避免安装时划伤操作人员的手部，也不会刮损导线的绝缘层，符合电气装配的安全规范要求。
