道路施工用沟槽支护支撑箱体结构

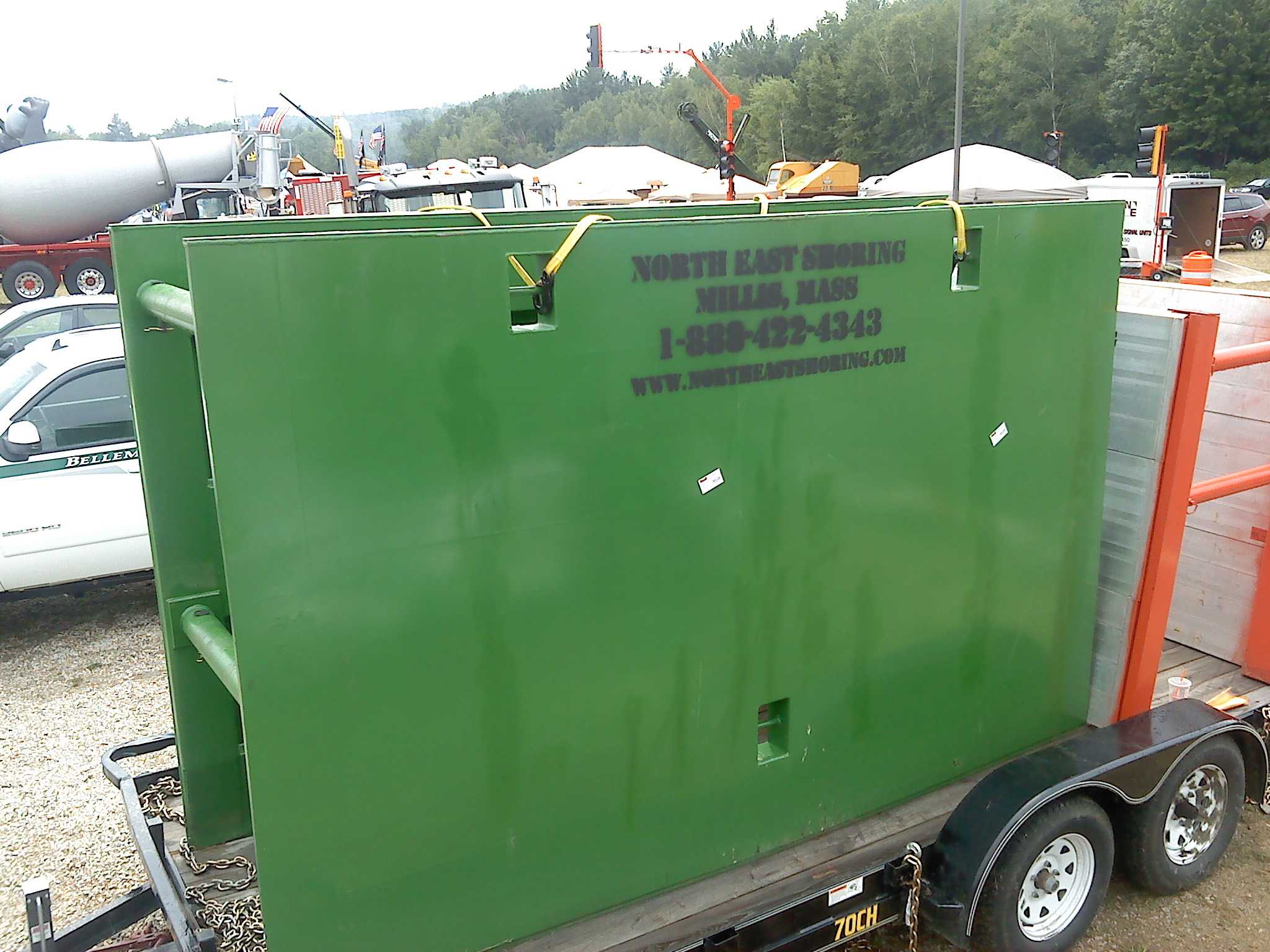

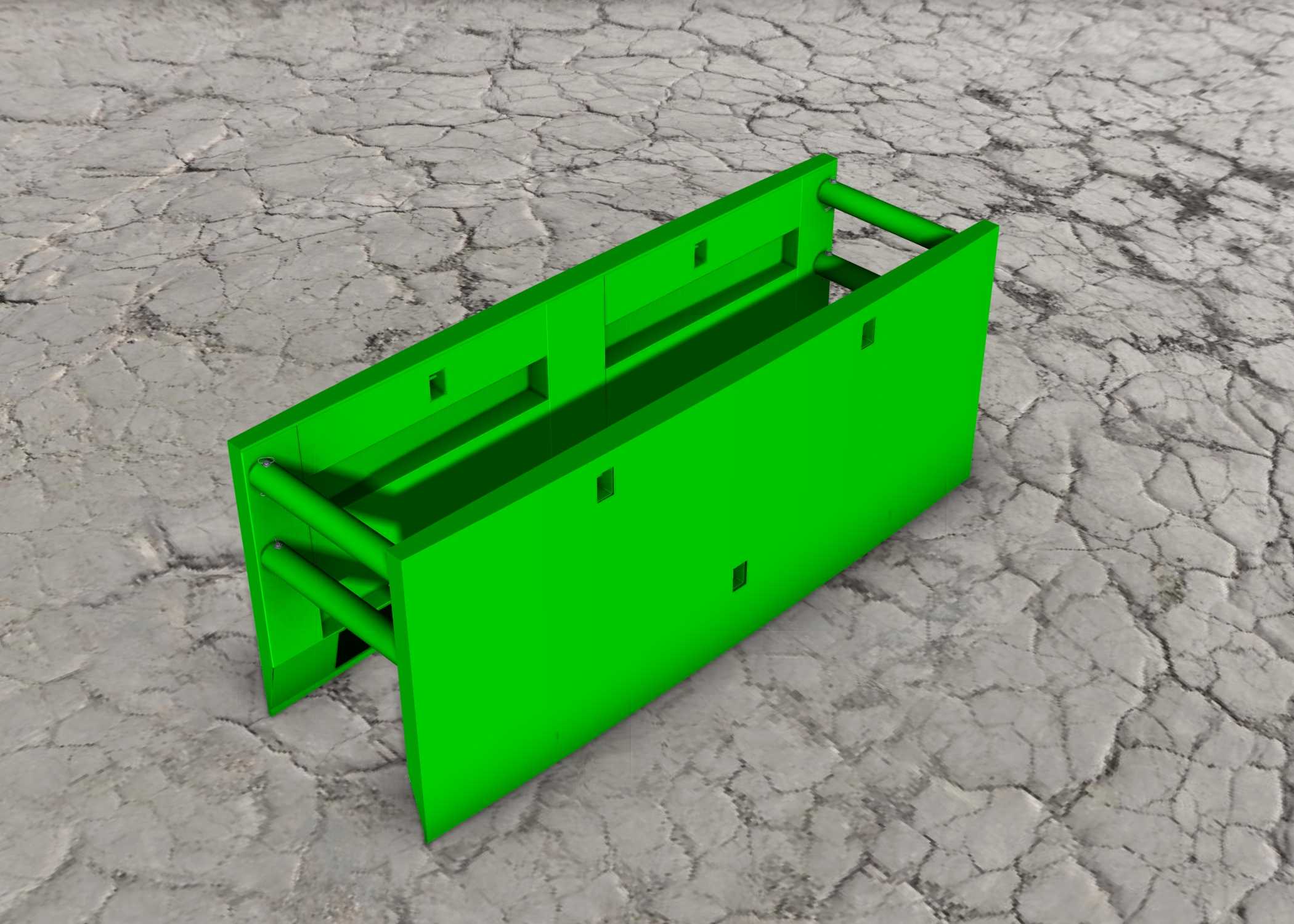

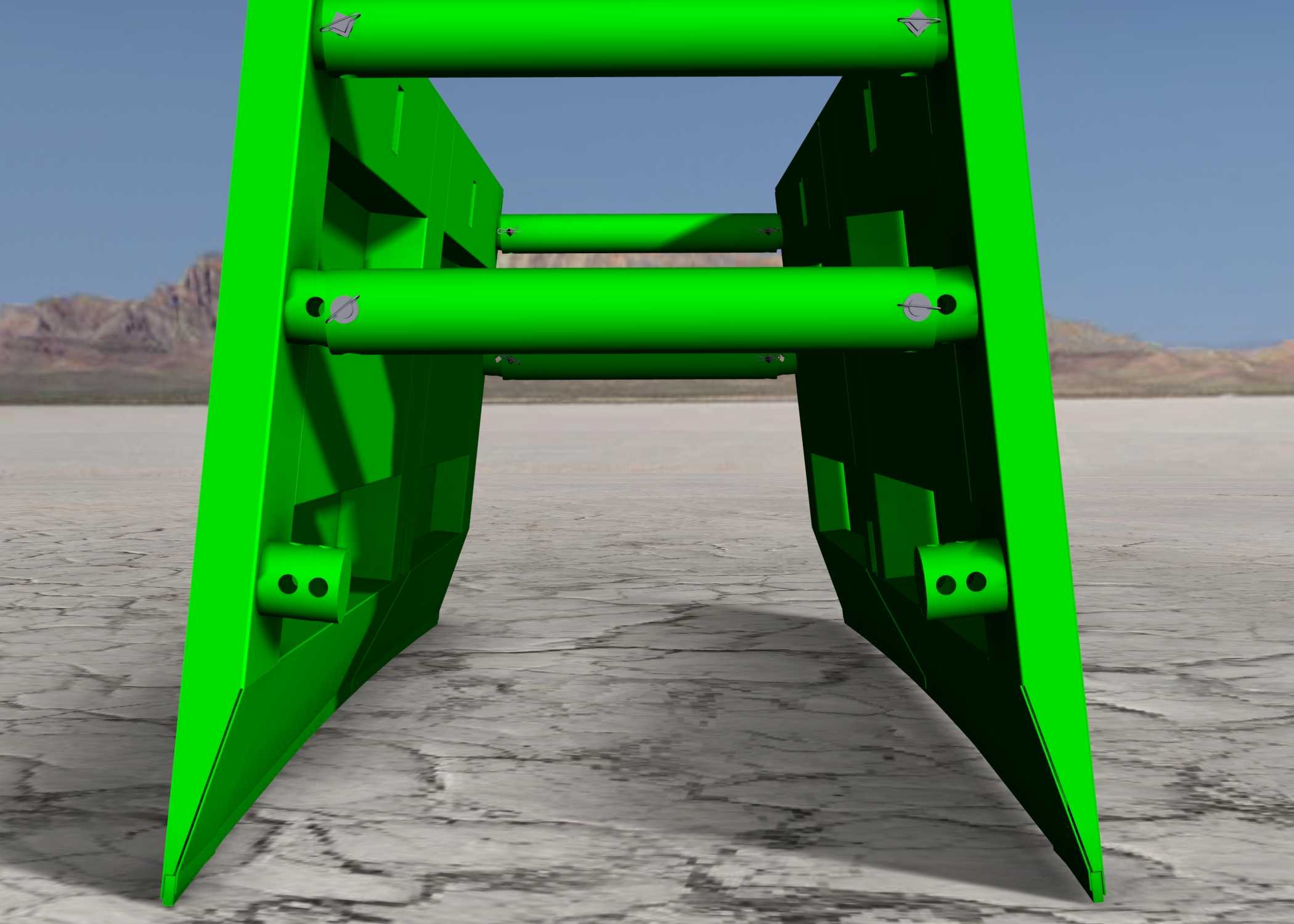

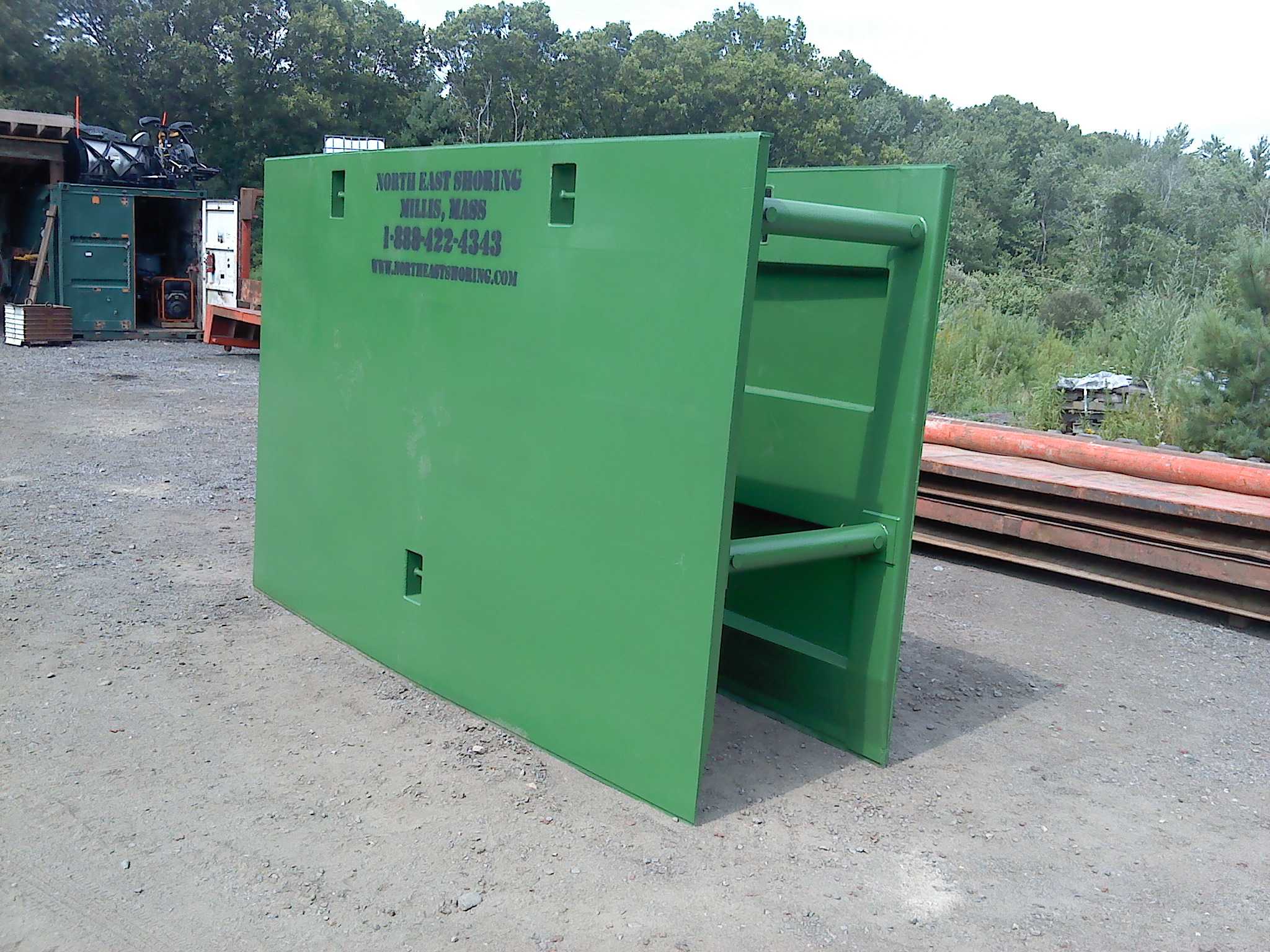

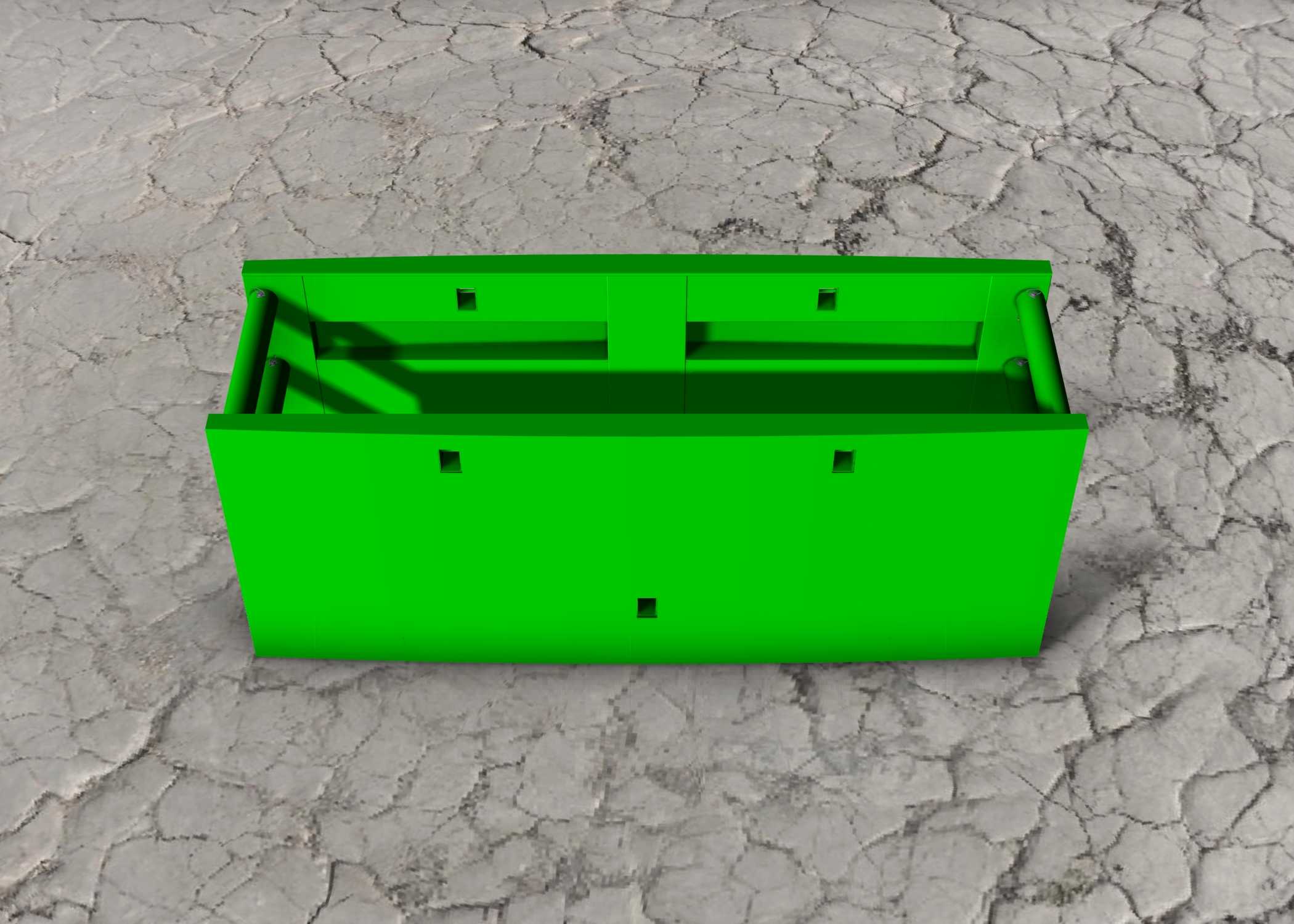

　　在市政道路、管线铺设类的沟槽开挖作业场景里，这类沟槽支撑箱体是现场作业必不可少的防护类构件，核心作用是在开挖出的狭长沟槽两侧形成刚性支撑，抵消沟槽侧壁土体的侧压力，避免沟槽壁出现坍塌、滑坡风险，给沟槽内作业的施工人员提供安全的操作空间，同时也能减少沟槽边坡的放坡宽度，降低土方开挖量，在城市建成区、地下管线密集区域的施工场景中适配性极强，尤其适合作业面狭窄、周边土体稳定性较差的施工段。从结构设计逻辑来看，该构件采用双侧竖向外护板搭配多道横向支撑横梁的框架式结构，两侧竖向护板为带刃角的板式结构，底部的斜切刃角设计能够让箱体在沟槽内下放、移位过程中更顺畅切入土体，减少侧壁土体对护板的卡滞阻力，护板板面采用整板加厚设计，

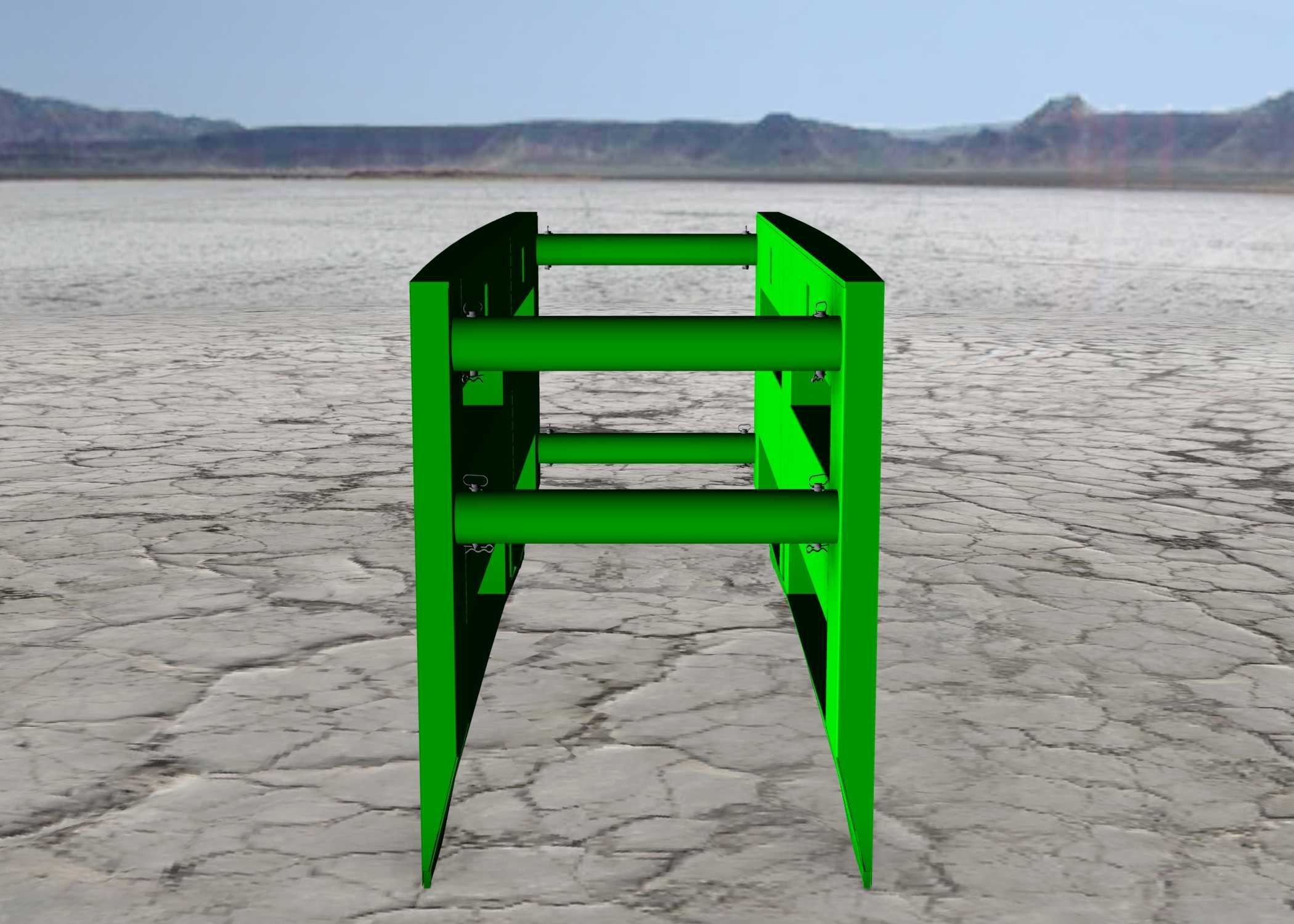

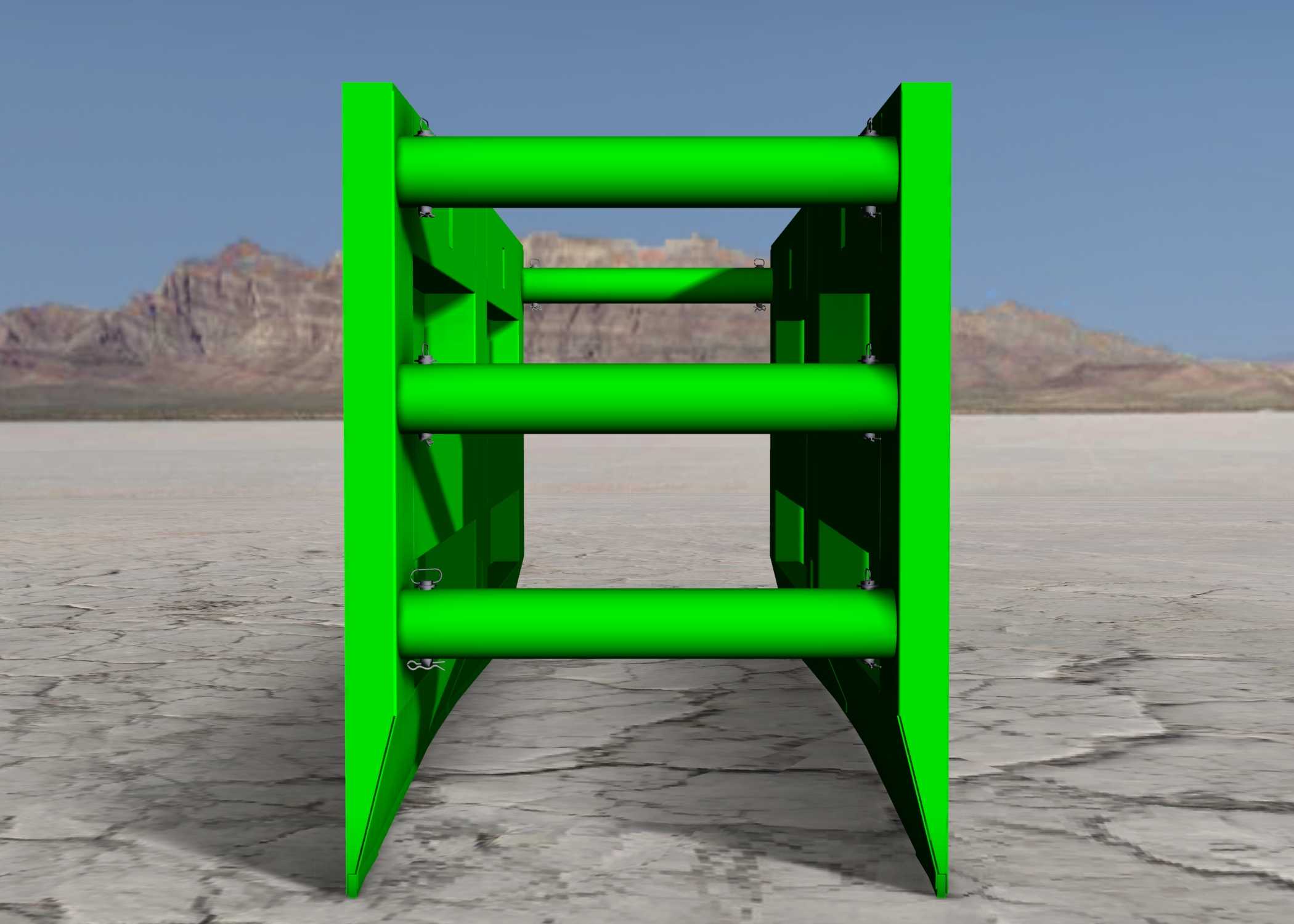

　　能够均匀分散侧壁土体传递的压力，避免局部应力集中导致的板面变形。横向支撑横梁采用等间距平行布置的圆管型构件，圆管截面的抗弯、抗扭性能优异，在同等耗材重量下能够提供更高的横向支撑刚度，横梁与两侧竖板之间采用可拆卸的刚性连接结构，既能够保证支撑框架的整体结构强度，也可以根据不同的沟槽开挖宽度，更换对应长度的横梁来调整两侧护板的间距，适配不同开挖宽度的沟槽作业需求。从安装边界与尺寸适配角度来说，这类支撑箱体的单节长度、高度以及横向支撑间距，都需要匹配对应施工段的沟槽开挖参数，竖向护板的高度需要覆盖沟槽开挖的有效作业深度，保证护板底部能够嵌入沟槽底以下一定深度，避免底部土体向内滑移，顶部高出地面一定高度，阻挡地面杂物滚落进入沟槽作业区；

　　横向支撑的布置位置需要避开沟槽内管线铺设、人员通行的作业空间，横梁之间预留足够的操作间隙，不会干扰管道对接、土方清底等常规作业动作。在实际施工流程中，这类箱体可以随沟槽开挖进度逐段下放、拼接，也可以在沟槽开挖完成后整体吊装就位，施工完成后可以逐段吊出移位重复周转使用，相比传统的木板支护、钢桩横撑支护方式，整体结构的稳定性更强，安装拆卸效率更高，周转复用率也更具优势，能够有效压缩沟槽施工的支护作业时间，降低现场支护的人工成本。结构设计过程中需要重点核算不同土质条件下的侧压力载荷，确保竖板厚度、横梁管径以及连接节点的强度能够满足最不利工况下的载荷要求，避免出现支撑失稳的风险，同时护板与横梁的连接节点需要做防松设计，避免施工过程中设备振动、土体微动导致连接松动，影响整体支撑性能。
