轻量化拓扑优化青蛙造型GE连接支架

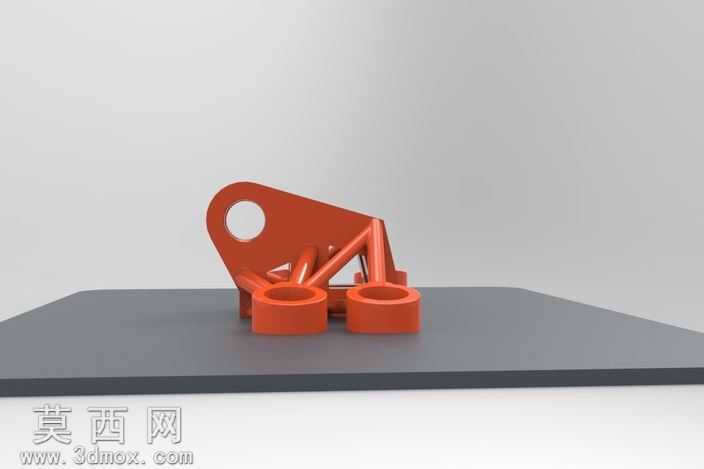

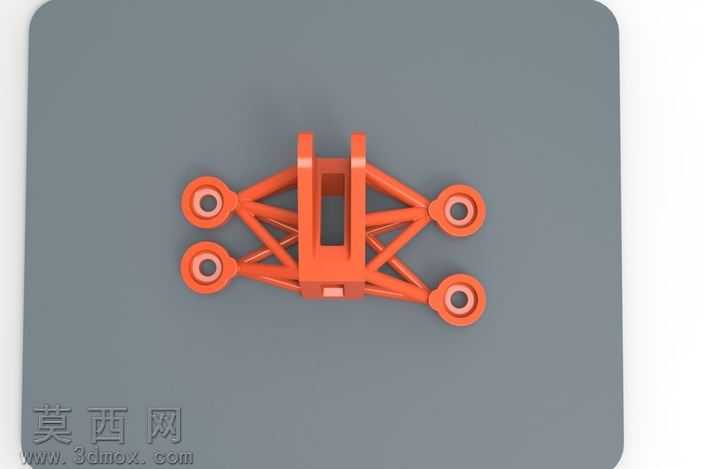

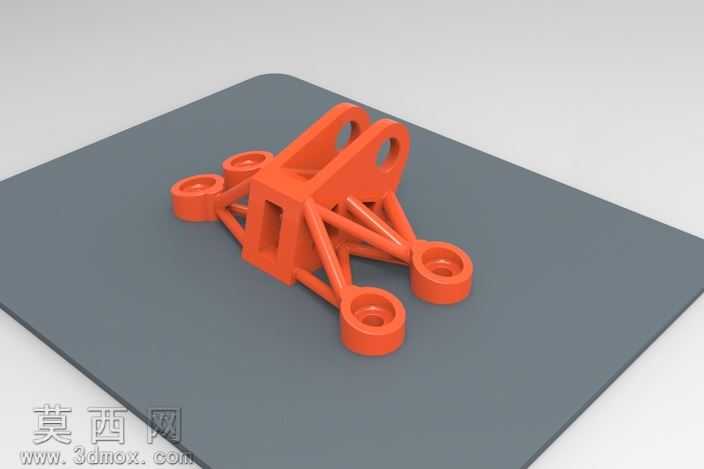

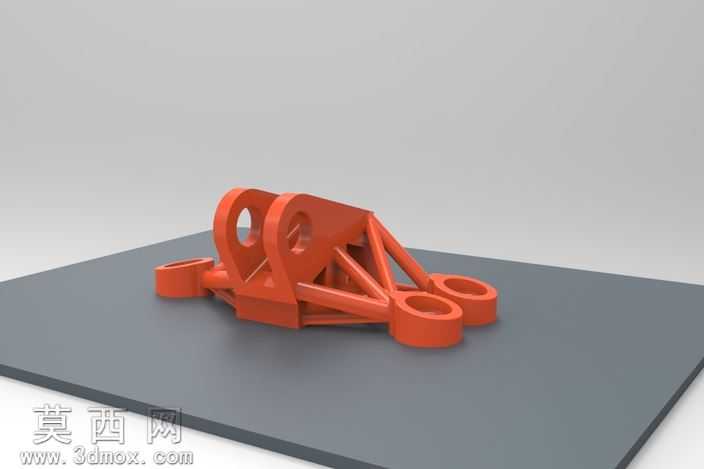

本作品为仿生造型的连接承重支架，整体采用青蛙GE的仿生形态进行结构设计，在三维建模阶段首先完成基础安装点位的参数化定位，明确六个带通孔的安装座的孔位间距、孔径尺寸与安装基准面，确保所有安装接口的尺寸精度符合装配公差要求。建模过程中采用实体建模与拓扑优化结合的方式，先构建支架的基础承载实体，再针对非承重区域进行材料去除设计，通过三角桁架式的加强筋结构连接各个安装座与主体承载块，在保证整体结构强度的前提下大幅降低构件的整体体积，从原始支架28.27立方英寸的体积优化至8.55立方英寸，实现了超过70%的轻量化减重效果。渲染阶段采用哑光橙色工程塑料材质模拟3D打印成品的表面质感，搭配深灰色哑光展示平台搭建展示场景，通过三点布光方式突出支架的结构轮廓与筋位走向，清晰展现每一处桁架结构的连接形态与安装孔的细节特征。结构设计上，主体承载块采用中空箱型结构提升抗扭刚度，所有筋条均沿应力传递路径排布，避免应力集中问题的出现，各个安装座的孔位边缘均做倒角处理，既减少安装过程中的应力开裂风险，也提升了构件的外观精致度。设计思路围绕工业场景下的轻量化连接需求展开，借鉴仿生结构的力学优势，在满足多点位连接承重功能的同时，最大限度减少材料消耗，既适合采用3D打印工艺进行小批量快速制作，也可通过铸造工艺实现批量生产，可应用于多类需要多点位连接固定的工业装配场景，兼顾结构性能、材料成本与外观辨识度。
