航空螺旋桨木质外观三维设计作品

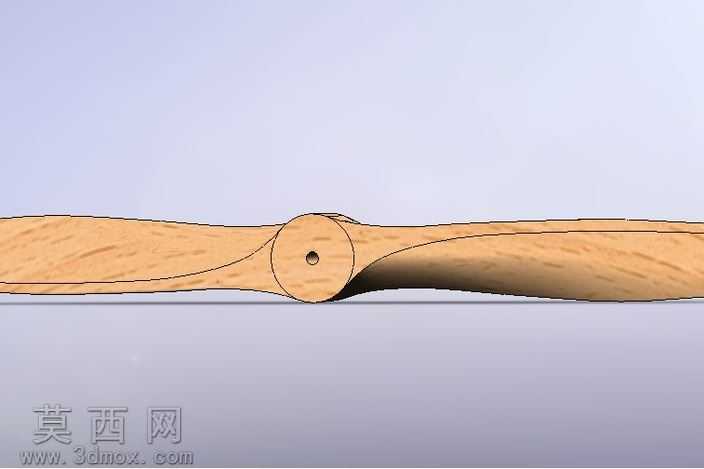

本作品为航空螺旋桨的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先明确核心设计参数：螺旋桨直径800mm、桨距600mm，翼型选用成熟的NACA6409低速翼型，保证气动效率的同时兼顾结构易加工性。建模过程中先绘制桨叶的翼型截面草图，沿桨叶展向按照气动扭转规律排布多个截面控制点，通过放样特征生成单片桨叶的基础曲面，再对桨叶前缘、后缘做圆角过渡处理，避免应力集中的同时还原真实螺旋桨的流线形态；桨毂部分采用回转特征建模，中心预留安装轴孔，与两片桨叶做合并布尔运算，保证整体结构的连续性。材质渲染阶段针对木质螺旋桨的真实质感做精细化调整，赋予模型浅原木色的基础材质，添加顺桨叶延展方向的自然木纹纹理，调整材质的粗糙度、反射率参数，还原实木材质的哑光温润质感，背景采用浅灰纯色环境，打光采用柔和的三点布光方案，主光从斜上方照射凸显桨叶的曲面扭转形态，辅光弱化暗部阴影，轮廓光勾勒桨叶边缘线条，让整体渲染效果清晰直观。结构设计上，两片桨叶沿桨毂中心呈对称排布，桨叶从根部到梢部逐渐收窄变薄，既符合气动载荷的分布规律，也能降低桨叶根部的应力集中风险，桨毂的轴孔尺寸适配常规航模动力轴的安装规格，具备实际应用参考价值。设计思路围绕小型航模用木质螺旋桨的真实使用场景展开，优先保证翼型参数的准确性，还原NACA6409翼型的截面轮廓特征，同时兼顾建模的参数化可调整性，后续可通过修改直径、桨距、翼型参数快速衍生不同规格的螺旋桨模型，整体模型曲面顺滑无破面，结构逻辑清晰，可用于航模设计参考、气动原理演示、相关教学场景使用。
