卧式工业燃料存储承压罐体结构

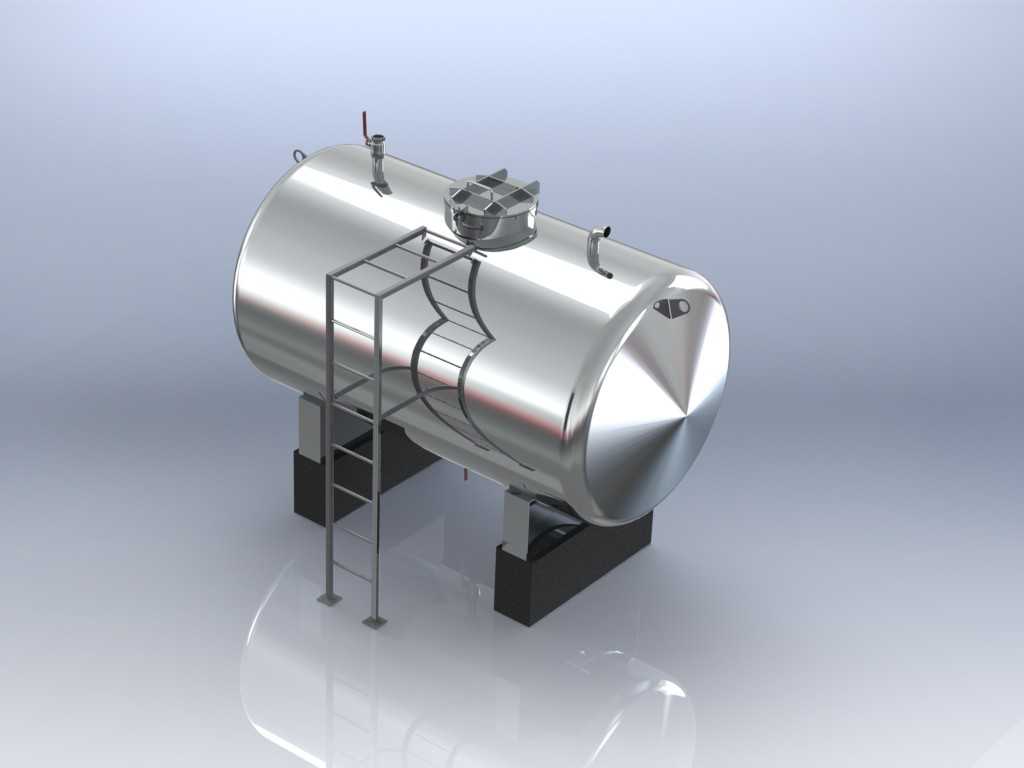

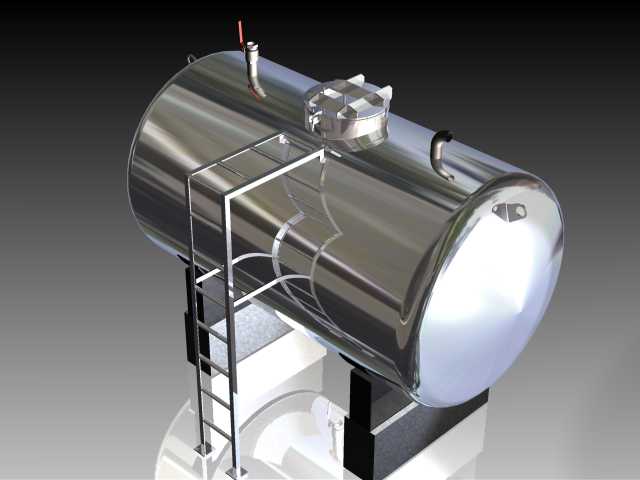

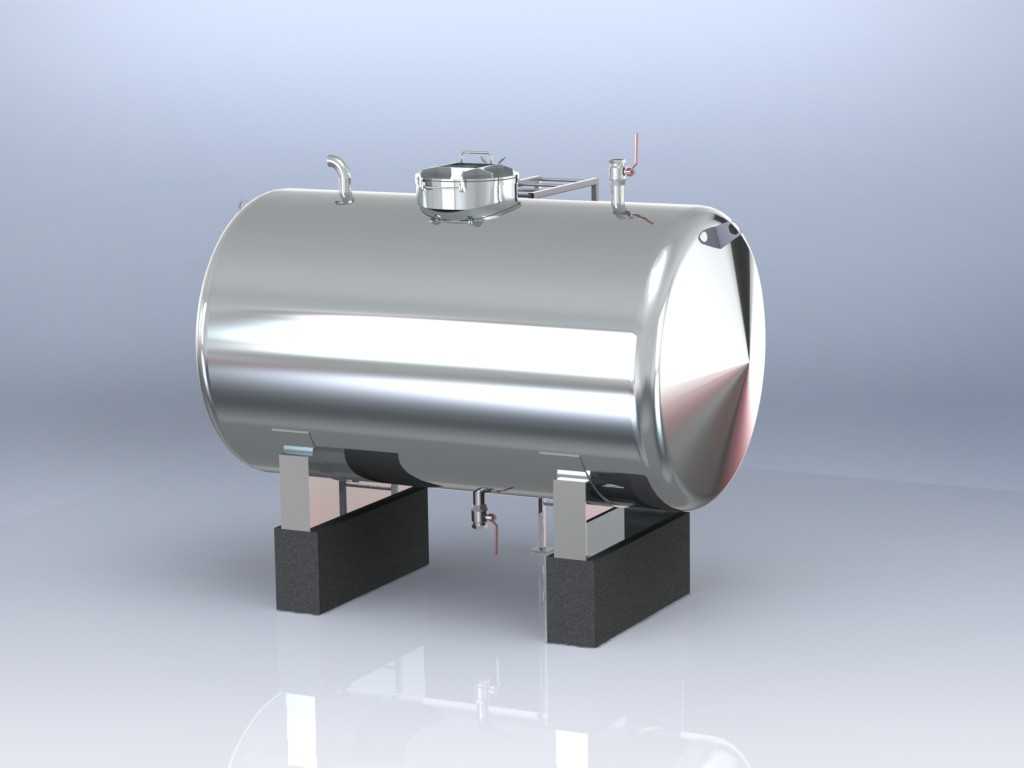

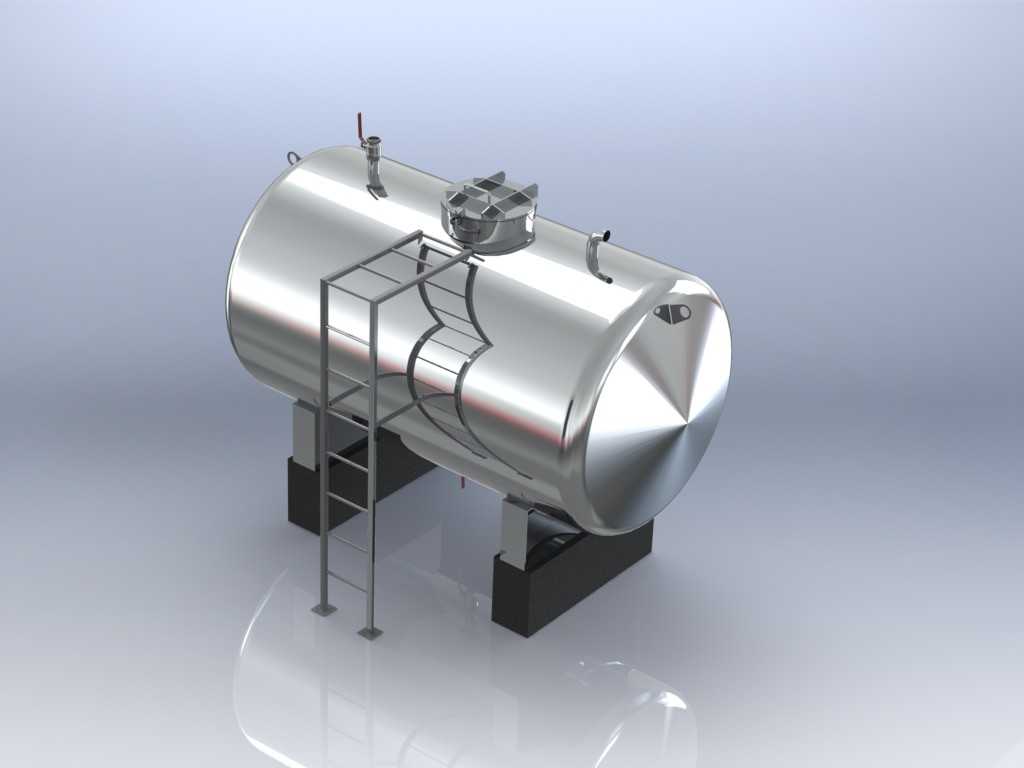

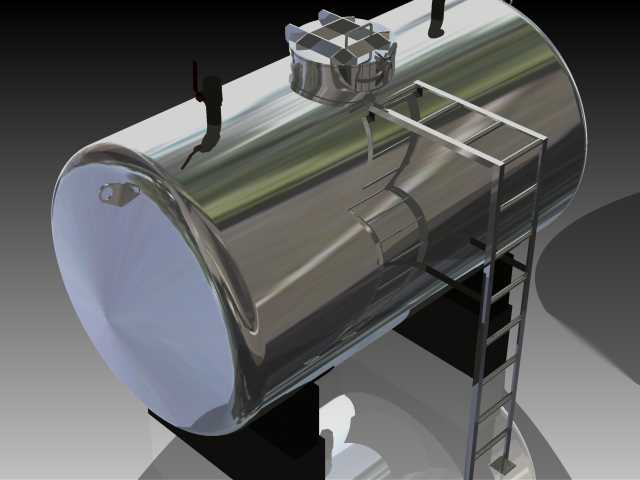

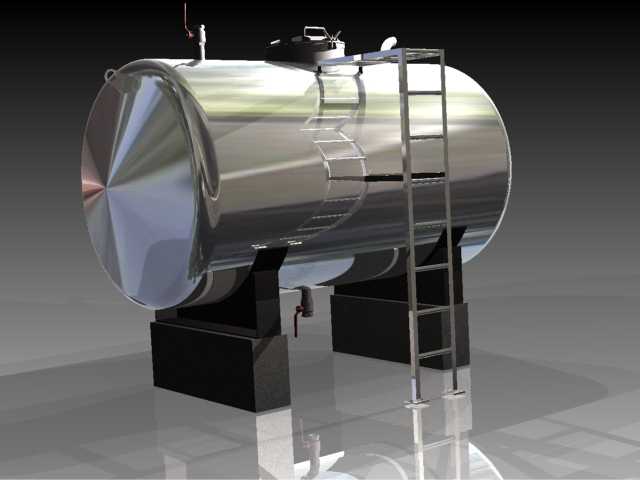

　　这款卧式燃料存储罐体的三维结构，主要面向厂区固定燃料中转、中小型生产作业区燃油储备、分布式能源站点燃料暂存等场景设计，可适配柴油、轻质燃料油等常温液态燃料的密闭存储需求，也可根据存储介质特性调整内壁防腐层参数，满足不同工况下的介质兼容要求。从结构设计逻辑来看，整体采用卧式椭圆封头布局，相较于立式储罐，卧式结构的重心更低，对安装基础的承重均匀性要求更友好，适合在场地平整但竖向空间受限的厂区内布设，同时卧式布局也能降低介质加注、抽取过程中的液面波动幅度，减少罐内呼吸阀的工作频次，降低无组织排放风险。罐体主体采用等径圆筒段搭配两端标准椭圆封头的结构，椭圆封头的曲面过渡设计能有效分散内部介质压力，避免直角连接处的应力集中问题，

　　圆筒段的壁厚取值结合常规0.6MPa以内的常压存储工况做冗余设计，可满足多数民用工业燃料存储的承压要求。罐体顶部设置了人孔结构，方便后期检修人员进入罐内做清淤、焊缝探伤等维护作业，人孔旁配套设置了呼吸阀、液位计接口以及加注口，各接口的法兰连接尺寸均遵循通用管路标准，可直接对接厂区现有输油管路，无需额外做转接件定制。罐体侧面外置了带护笼的直爬梯，爬梯踏步采用防滑花纹钢板弯折成型，护笼的竖向栏杆间距、横向箍圈的排布高度都符合工业爬梯的安全规范，操作人员可通过爬梯抵达顶部操作平台，完成加注、液位核查、阀门启闭等操作。罐体底部设置了两个对称的鞍式支座，支座与罐体之间加装了减震垫板，可抵消罐体充放介质过程中产生的轻微形变应力，

　　支座底部的安装底板预留了地脚螺栓孔，可直接通过膨胀螺栓固定在混凝土基础上，安装时需保证两个支座的水平度偏差控制在千分之二以内，避免罐体局部受力不均导致焊缝开裂。罐体的外部管路布局做了集成化处理，排污口设置在罐体底部最低位置，可在清罐时完全排空罐内残留介质与沉积杂质，出料口设置在靠近罐体端部的低位处，配合输送泵可实现罐内介质的近乎完全抽取，减少残留浪费。建模过程中对焊缝位置、法兰密封面、爬梯连接节点都做了细节还原，结构工程师可直接在此模型基础上做管路对接模拟、安装空间校核，也可根据实际项目的存储容量需求，等比例缩放圆筒段长度调整罐体容积，适配不同储量要求的项目场景。
