电脑CPU散热轴流风扇结构设计方案

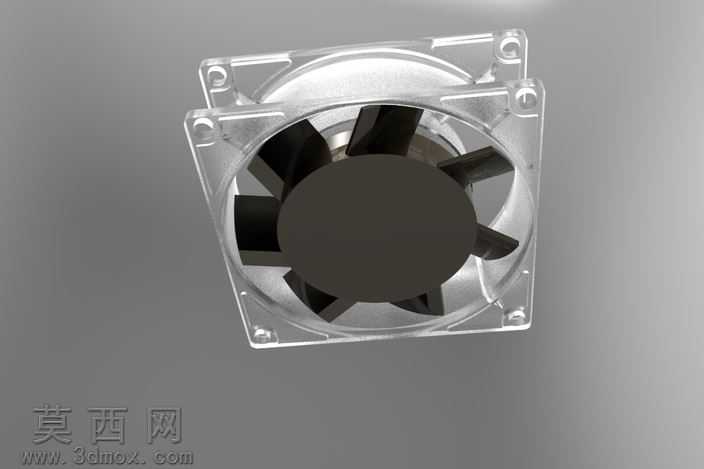

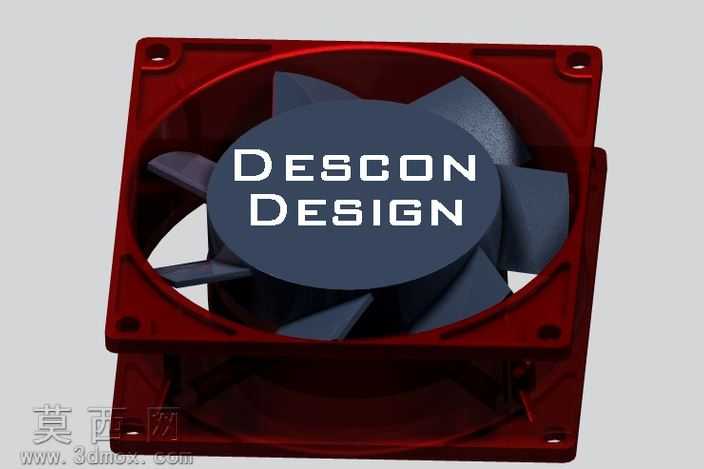

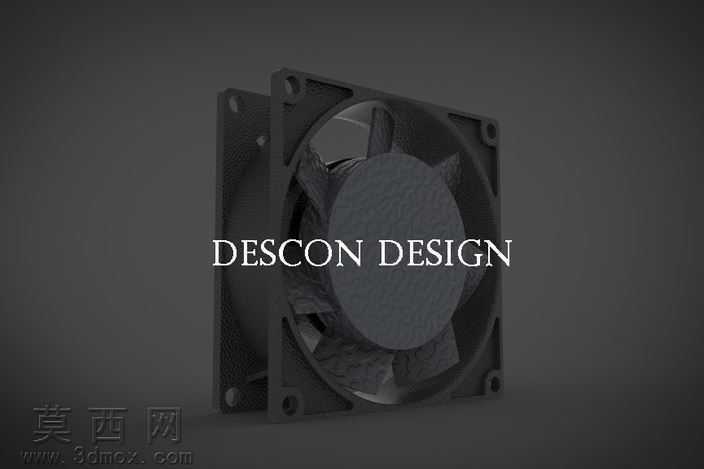

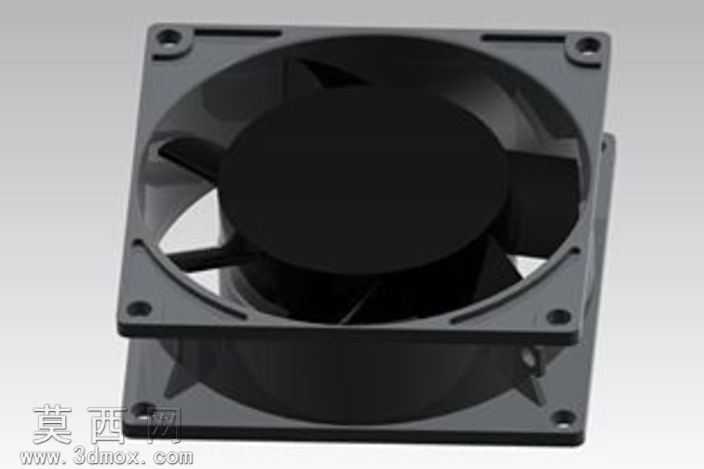

本作品为电脑CPU散热用轴流风扇的三维结构设计，采用UG NX软件完成全参数化建模，建模过程严格遵循消费级电脑散热配件的尺寸规范与装配逻辑，整体结构分为外框、叶轮、中心轮毂三个核心部分。外框采用标准正方形安装结构，四角预留带沉台的安装孔位，适配主流CPU散热模组的安装孔距，框体边缘做圆角过渡处理，既避免安装时的锐边划伤，也能优化进风侧的气流导向，减少边角处的气流紊流损耗。叶轮部分采用七片后掠式叶片设计，叶片曲面通过流体力学仿真思路构建，叶根与中心轮毂做平滑圆弧过渡，降低叶片转动时的应力集中，叶尖与外框内壁预留均匀的微小间隙，既保证叶轮转动无干涉，也能减少叶尖漏风带来的风量损失。中心轮毂为圆形封闭结构，内部预留电机安装位与轴承固定卡槽，轮毂外表面做哑光质感处理，与叶片、外框的半透明塑料质感形成材质区分。渲染阶段采用工业产品级渲染参数，外框赋予透明PC材质，调整折射率与透光率模拟真实透明塑料的光学效果，叶片赋予黑色哑光ABS材质，添加细微的颗粒质感还原工程塑料的表面肌理，轮毂赋予深灰色磨砂材质，打光采用侧上方主光源搭配底部补光，清晰呈现叶片的曲面弧度、外框的安装孔细节与整体装配关系。设计过程中优先考虑散热风扇的量产可行性，所有结构壁厚保持均匀，避免出现壁厚突变导致的注塑缩痕问题，安装孔位、卡扣结构均符合通用电脑散热配件的互换性要求，叶片的角度、曲率经过反复调整，在保证足够风压风量的前提下，尽可能降低转动时的气流噪音，整体模型装配关系完整，无重叠、破面等建模问题，可直接用于结构验证、散热仿真或3D打印手板制作，能够直观展现轴流散热风扇的内部构造与设计逻辑，为电脑散热配件的结构优化提供可参考的三维模型基础。
