圆管定长切割跳汰进料工装结构

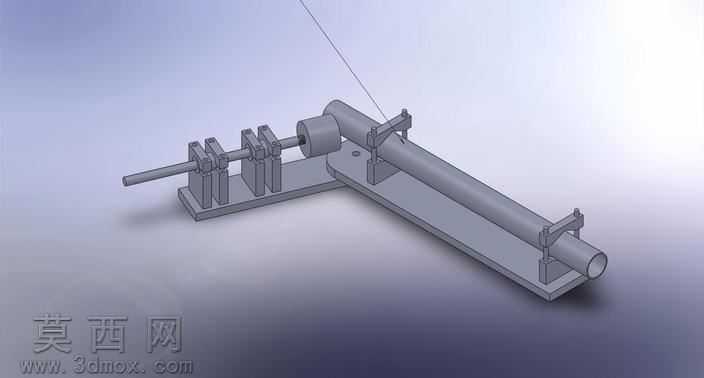

本模型为圆管切割跳汰进料工装，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的装配逻辑，以自底向上的方式完成各零部件的创建与总装配合。模型整体采用卧式长基座承载结构，基座为一体化铣削成型的平板式安装底座，作为所有功能组件的安装基准，建模时对基座的安装孔位、定位槽特征做了精准还原，保证各组件装配时的同轴度与位置精度。进料端设置多组并列的夹持导向组件，每组夹持组件包含立式支座、可调式压块与导向辊结构，建模时通过配合约束实现压块的升降调节自由度，可适配不同外径规格的圆管进料导向，避免管材输送过程中出现偏摆、翘曲问题。中部设置动力输送辊组，辊面做了滚花防滑特征的建模处理，通过摩擦传动实现圆管的轴向步进送料，跳汰动作的实现依托于端部的凸轮联动摆臂结构，建模时还原了摆臂的铰接转轴、复位弹簧安装位与切割工位的定位挡块，当圆管输送至设定长度时，摆臂触发抬升动作完成跳汰避让，配合外置切割头完成定长裁切，避免连续送料时切割头与管材发生运动干涉。渲染阶段采用哑光金属材质赋予基座与结构件，模拟普通碳钢机架的表面质感，对导向辊、传动辊等运动部件赋予亮面金属材质区分功能部件，场景采用柔和的漫反射打光，清晰呈现各部件的装配层次与结构细节。设计思路围绕圆管连续定长切割的工序需求，将导向、输送、跳汰定位功能集成在同一基座上，整体结构紧凑无冗余部件，各功能模块的位置可通过基座上的T型槽进行调节，适配不同切割长度的生产需求，建模时对所有活动部件均保留了合理的运动间隙，可直接用于运动仿真验证机构动作逻辑，也可作为非标管材切割设备的进料模块设计参考。
