PLC控制气动发动机2.0三维设计作品

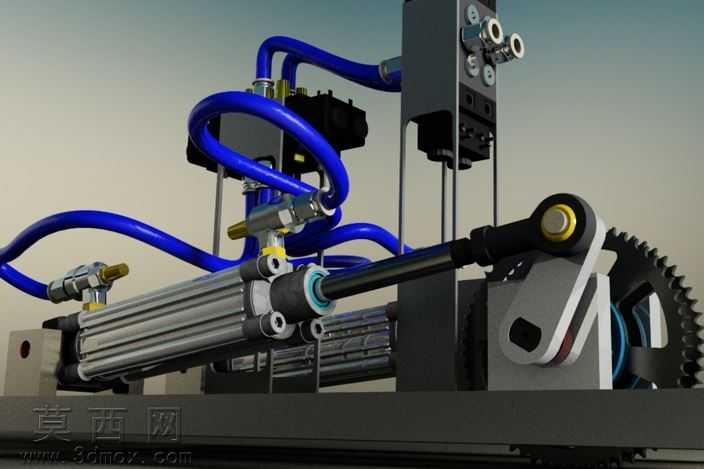

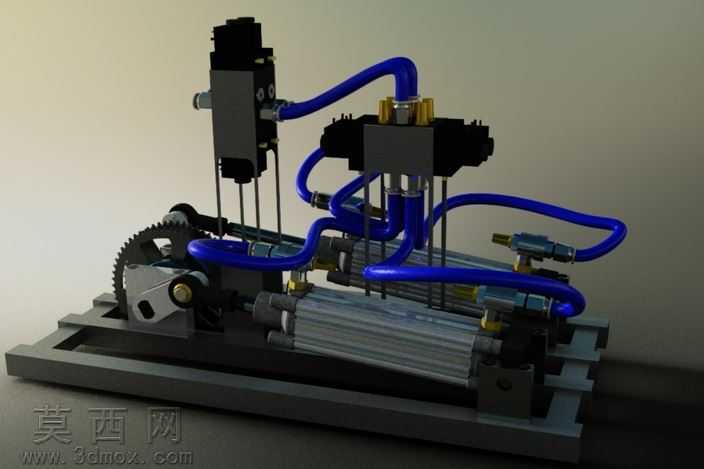

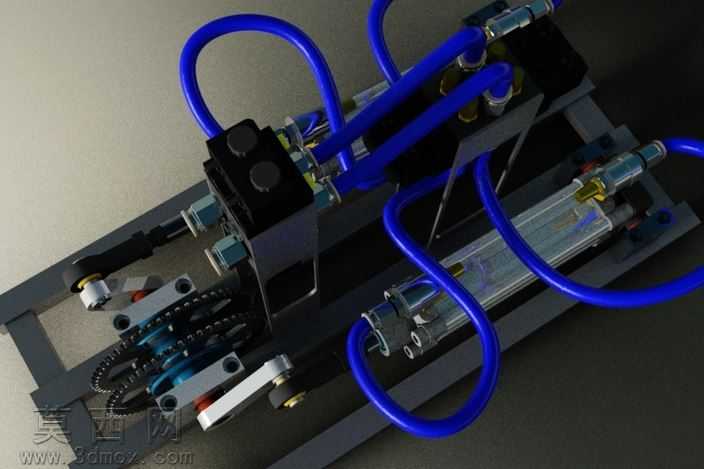

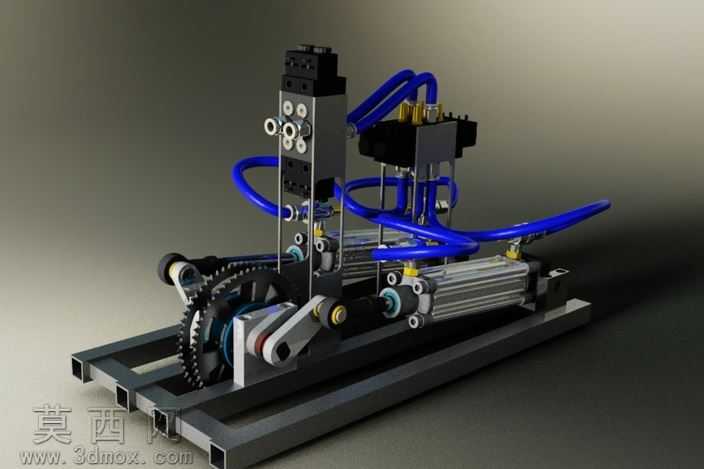

本作品是面向气动推进车辆设计的气动动力引擎，采用三维建模软件完成全参数化结构搭建，所有零部件均按照实际加工装配逻辑完成建模，从底座框架、传动齿轮组、气缸组件到气动管路、控制阀组都做了精细化的结构还原，模型渲染阶段采用金属质感材质匹配金属加工件的真实外观，蓝色气动软管采用半透明柔性材质还原管路的视觉特征，整体渲染光影柔和，清晰呈现各部件的装配位置与连接关系。设计过程中围绕气动动力的输出逻辑搭建整体结构，采用PLC作为核心控制单元，实现气动回路的精准时序控制，保障动力输出的稳定性。模型完整还原了双气缸平行布置的结构，搭配齿轮传动机构将气缸的直线往复运动转换为旋转动力输出，底座采用框架式型材结构，为所有动力组件提供稳定的安装基准，气动管路沿组件排布做了规整的走线设计，既符合气动系统的布线逻辑，也让整体结构布局整洁清晰。设计阶段充分考虑了气动动力的参数匹配，设定排量为630立方厘米，额定工作转速为150rpm，输出扭矩可达282Nm，能够满足小型气动推进车辆的动力需求。建模过程中对每个运动部件都做了装配约束校验，确认齿轮啮合间隙、气缸行程范围、管路活动余量都符合机械设计规范，避免出现运动干涉问题，控制阀组与气缸的接口位置、管路连接点位都按照标准气动元件的尺寸参数设计，保证模型具备实际参考价值，可作为气动动力装置教学、小型气动载具动力方案设计的参考样本，也可用于气动传动相关的结构演示场景。
