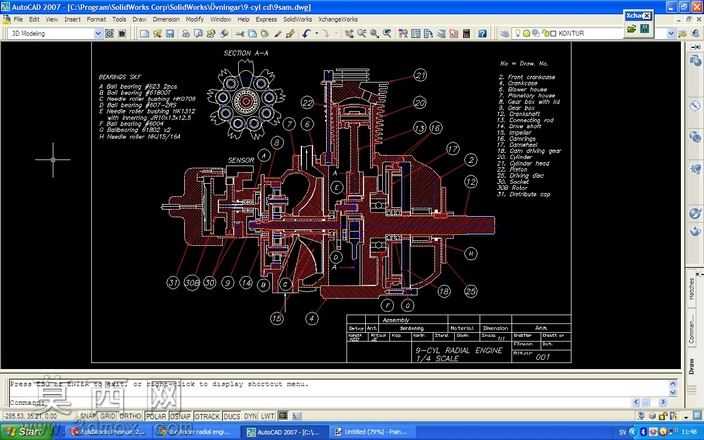

九缸星形航空发动机结构设计模型

本模型为九缸星形排布的内燃机完整结构设计，采用圆周辐射式的缸体布局，是早期航空动力领域经典的发动机构型。建模过程中严格遵循星形发动机的实际工作原理进行结构搭建，首先完成中心曲轴箱的主体建模，对曲轴的偏心曲柄连杆机构做了精准的参数化设计，确保九个连杆与曲轴曲柄销的配合间隙符合工程设计规范，每一个气缸围绕曲轴中心呈40度夹角均匀排布，保证各缸做功顺序交替均匀，让动力输出的平顺性达到最优。模型完整还原了星形发动机的核心组成部件，包含气缸套、活塞组件、进排气门机构、气门推杆、摇臂组件、散热鳍片、前后机匣、启动机构、点火分电装置等全部结构，每一处配合面都做了贴合处理，活塞与缸壁的配合、连杆与活塞销的铰接、气门与气门导管的滑动配合都按照实际装配关系完成约束，可直观演示曲轴转动带动活塞往复运动、气门按配气相位定时开闭的完整工作过程。材质设置上，针对不同部件的实际用材做了区分，曲轴箱采用铸铝材质表现出轻量化的壳体质感，气缸散热鳍片做了铝合金阳极氧化的哑光金属效果，活塞、曲轴等运动部件采用合金钢材质体现高强度的金属特性，密封垫片、管路等非金属部件做了对应的橡胶、工程塑料材质区分，整体渲染效果还原了老式航空发动机的工业质感。设计思路上充分考虑星形发动机的结构优势，相比直列或V型发动机，该九缸星形布局在相同排量下拥有更短的整机长度，迎风面的散热条件更优，九个气缸交替做功让曲轴每旋转一周就有多次动力输出，大幅降低了动力输出的波动，不需要额外加装大质量的飞轮就能获得稳定的运转特性，适合早期螺旋桨飞机的动力需求。模型同时还原了发动机的附件传动结构，包括磁电机、燃油泵、滑油泵的传动齿轮组，以及机匣上的安装固定接口，完整呈现了该类发动机从主体结构到附属系统的全部设计细节，可用于发动机原理教学、结构认知以及相关动力装置的方案参考。
