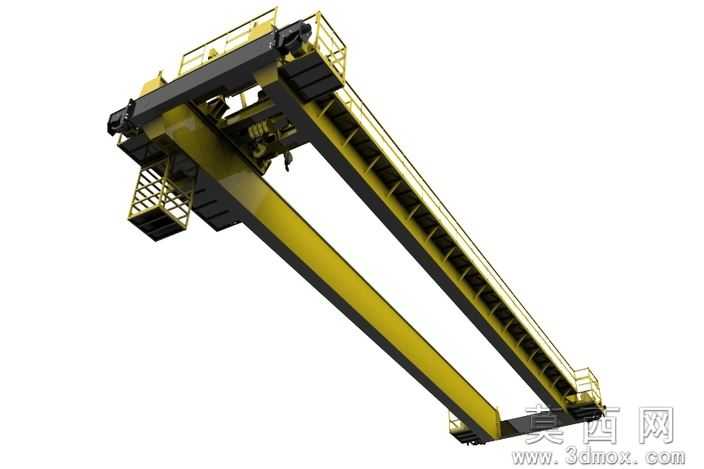

50/5t双梁桥式起重机SolidWorks设计模型

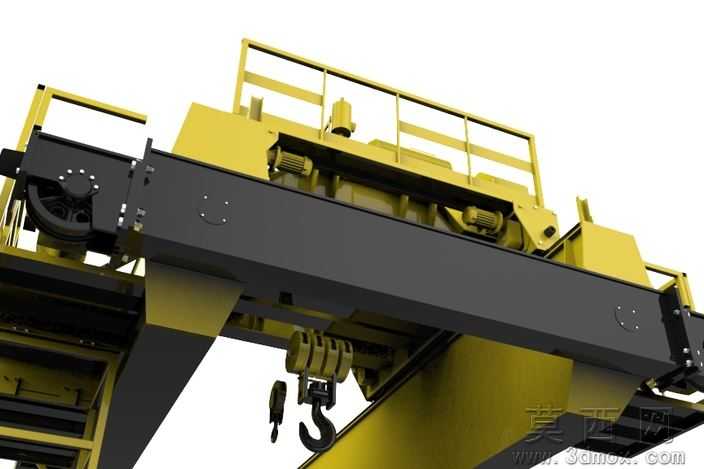

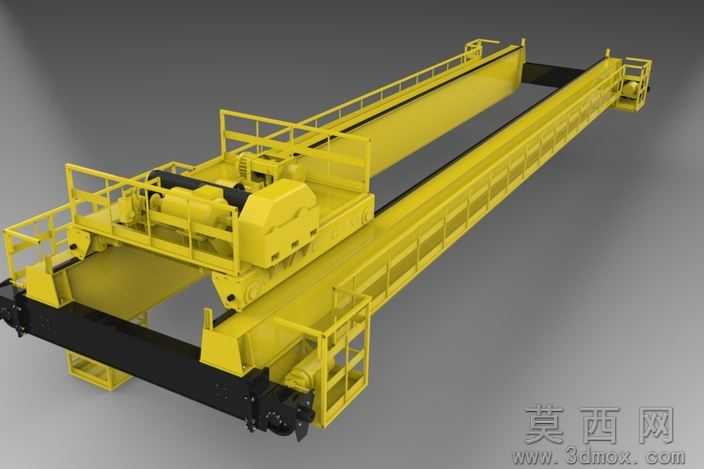

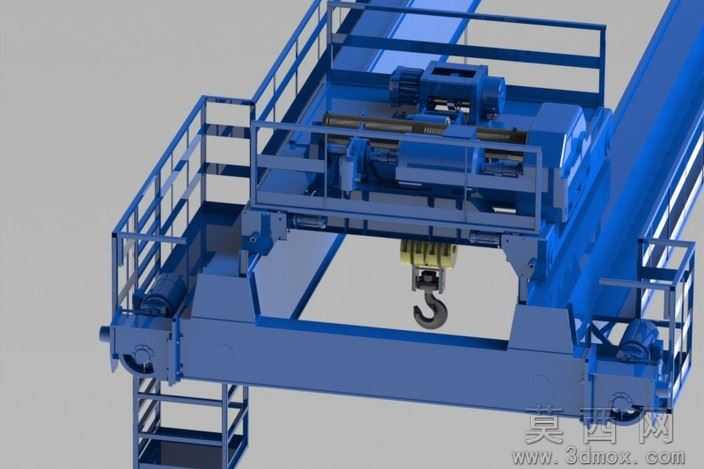

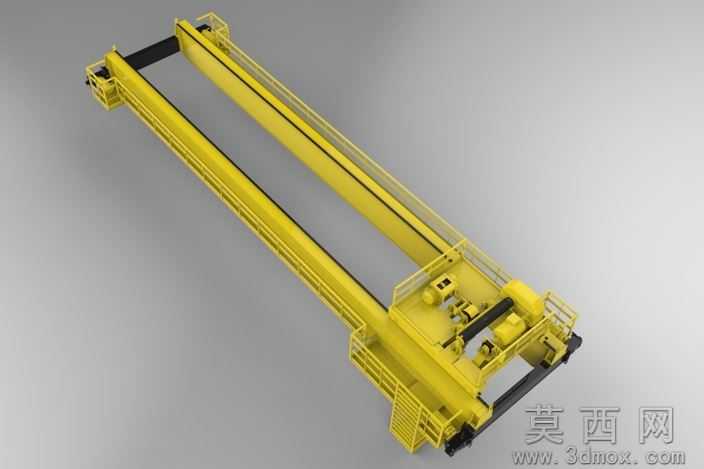

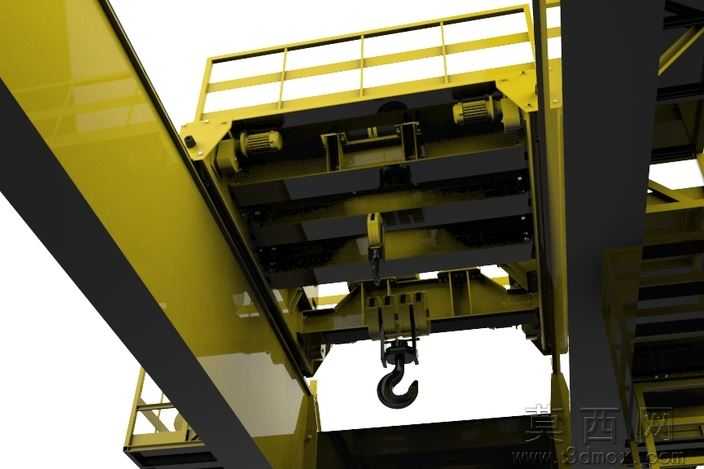

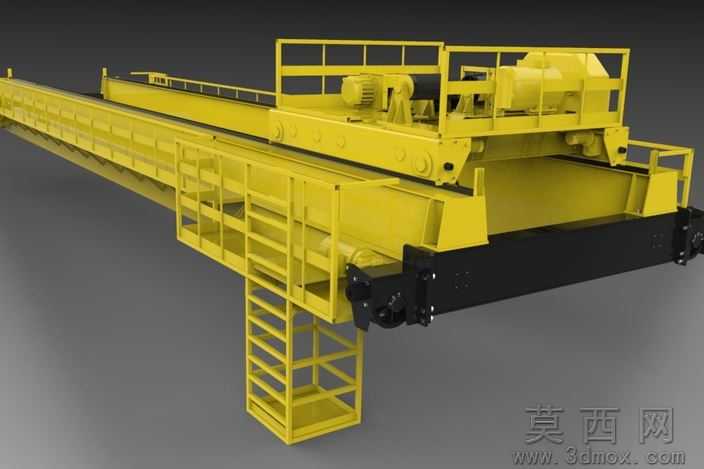

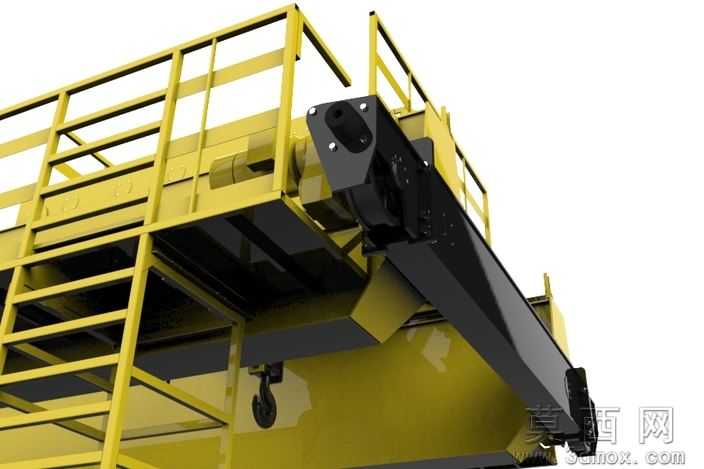

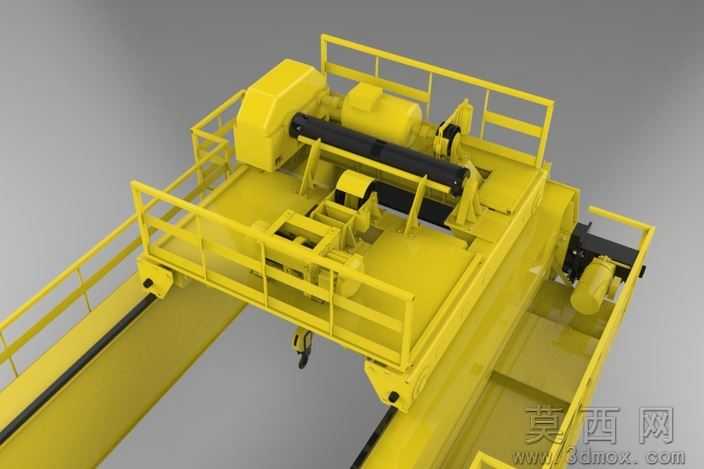

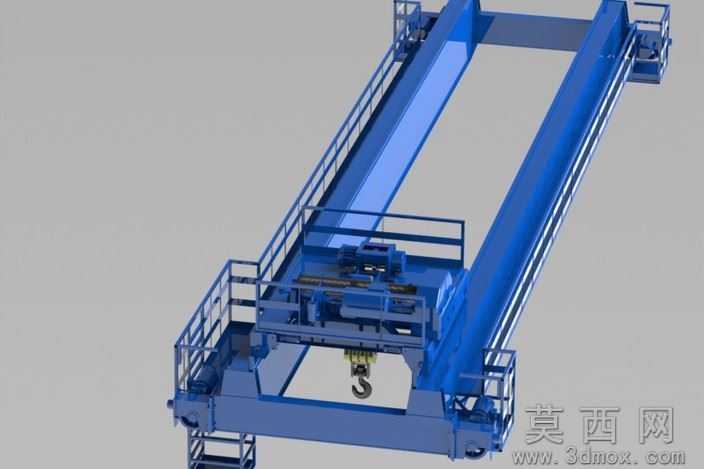

本模型为50/5t额定起重量的双梁桥式起重机三维设计成果，建模阶段严格遵循起重机械设计规范，先以主梁跨度22.5m为核心基准搭建骨架模型，依次完成箱型主梁、端梁行走机构、主副起升小车、司机室、检修走台护栏、爬梯等部件的参数化建模，每一个结构件的尺寸都匹配实际起重设备的载荷设计要求，主钩对应50t额定起升载荷，副钩对应5t辅助起升载荷，建模过程中对焊缝位置、螺栓连接点位都做了细节还原，未做过度简化处理。参数设计层面，模型完整录入了设备核心性能参数：起升高度12m，仓储工况下大车运行速度12米/分钟，可适配8跨2列的仓储车间布局，主副起升机构的滑轮组倍率、钢丝绳缠绕路径、小车轮距、端梁行走轮直径等参数均按照通用桥式起重机标准选取，所有参数可在SolidWorks软件中直接编辑修改，方便使用者根据实际厂房需求调整跨度、起升高度等核心指标。渲染材质部分，模型主体金属结构件采用工业蓝哑光漆材质，还原车间起重设备的常规涂装效果，走台格栅板做了防滑纹理材质处理，吊钩滑轮组采用锻钢金属质感材质，护栏、爬梯等附属构件匹配对应金属材质属性，渲染效果清晰展现设备整体结构与各部件装配关系，无材质错位、纹理失真问题。结构原理上，模型完整还原了双梁桥式起重机的运行逻辑：两根平行箱型主梁作为主要承载结构，两端通过端梁搭载行走轮架设在厂房轨道上，可沿车间纵向轨道移动；起升小车架设在主梁顶部的轨道上，可沿车间横向移动，配合主副钩的垂直起升动作，实现三维空间内的重物吊装转运，主钩负责大吨位重物的吊装作业，副钩负责轻载快速吊运与辅助对位，走台与护栏为设备检修提供安全作业空间，爬梯连通车间地面与主梁走台，满足日常维护的通行需求。软件兼容方面，模型为SolidWorks2011版本创建，可被SolidWorks2011及以上所有版本直接打开编辑，同时支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不会出现特征丢失、装配错位的问题，模型包含完整的装配体结构树、零件特征信息，附带渲染效果图与其他辅助说明文件，方便使用者快速拆解查看各部件结构。研发教学应用层面，本模型可作为起重机械设计研发的参考原型，帮助设计人员快速完成同类型起重机的方案改型与结构验算，缩短研发周期；也可作为高校机械类专业起重机械课程的教学案例，帮助学生直观理解桥式起重机的结构组成、工作原理与载荷传递路径，还可用于仓储车间的布局规划仿真，提前模拟起重机在车间内的运行路径，验证厂房布局的合理性，避免后期设备安装出现空间干涉问题。
