小型工业用四柱液压机三维结构设计

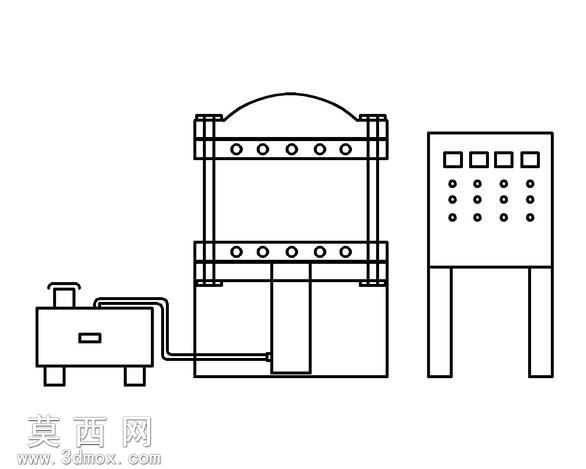

本模型为小型工业用四柱式液压机三维设计成果，建模过程中严格遵循液压机械的实际生产结构逻辑，采用参数化建模方式完成各部件的精准搭建。首先针对主机身部分，以四柱导向结构为核心框架，对上下横梁、活动工作台的连接结构做了精细化还原，四根立柱的装配定位、横梁上的紧固螺栓排布均按照实际设备的安装公差做了对应设计，保证活动横梁沿立柱上下运动的导向结构在模型中具备完整的装配逻辑，可直观呈现液压执行元件的运动行程范围。配套的液压动力站部分，完整还原了油箱、液压泵组、输油管路的布局，管路的走向、接口位置均与主机身的油缸进油口做了对位匹配，清晰展示液压动力从泵站输出到主机油缸的完整油路传递路径。独立电控柜部分按照工业控制柜的常规布局，还原了柜面操作按钮、状态指示灯的排布位置，柜体支撑结构、柜门的装配关系也做了对应呈现，可直观体现设备电控系统与主机、泵站的空间布局关系。建模过程中对各部件的材质做了区分设置：机身结构件采用钢材材质表现，液压管路采用高压油管材质，操作按钮采用工程塑料材质，不同材质的光影渲染效果可清晰区分各功能部件，避免模型视觉上的结构混淆。设计思路上围绕小型新闻印刷、小零件压装这类轻载工业使用场景，在保证结构完整性的前提下简化了非核心的冗余结构，既保留了液压机主机、液压动力单元、电控单元三大核心组成部分的全部关键结构，又让模型整体简洁直观，能够清晰展示小型液压机的工作原理与各部件的装配关系，可作为液压设备结构认知、原理演示的三维参考素材，也可用于小型液压设备改型设计的基础结构参考。
