400吨框架式液压压力机三维设计

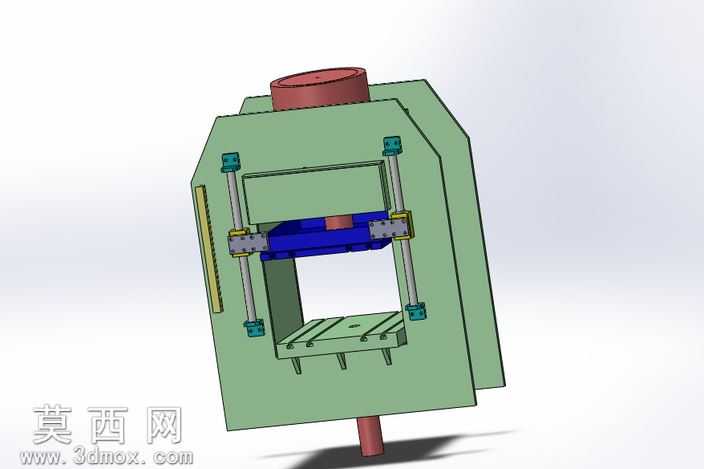

本作品为400吨规格框架式水压机三维模型，采用SolidWorks完成全参数化建模，整体结构遵循开式双柱框架压力机的经典力学布局，建模过程中对各部件的装配公差、运动干涉做了完整校验，确保虚拟装配状态下各活动部件行程符合设计要求。模型主体机架采用箱型焊接框架结构设计，建模时通过拉伸、切除、倒角等基础特征构建机架主体，赋予哑光绿色金属漆面材质，还原重型锻压设备的工业质感，机架两侧预留导向柱安装位，通过同轴度配合约束保证四根镀铬导向立柱的安装精度，导向柱表面赋予高反光金属镀铬材质，搭配两端的蓝色锁紧固定块，固定块采用工程塑料与金属复合材质表现，区分不同部件的材质属性。模型中部的活动滑块采用箱型钢结构设计，蓝色漆面材质区分于机架，滑块与导向柱之间通过线性导向套实现滑动配合，建模时还原了导向套的密封槽、润滑孔等细节结构，滑块上部与主工作油缸的活塞杆连接，主油缸布置于机架顶部，采用缸体、活塞、端盖的分体式建模，缸体赋予红色防锈漆材质，清晰区分油缸与机架结构。下部工作台采用带T型槽的铸铁平台设计，建模时还原了T型槽的标准尺寸、平台的定位销孔、底部的支撑筋结构，工作台下方的顶出油缸同样做了完整结构还原，顶杆伸出工作台面的行程符合400吨压力机的顶出料设计规范。渲染阶段采用三点布光方案，主光源从斜上方投射模拟车间顶光效果，辅助光源补全机架内侧阴影区域，环境光添加轻微HDR环境反射，让金属材质的反光更具真实感，地面添加柔和投影增强模型的空间立体感。设计思路上优先保证结构的力学合理性，框架的立柱间距、工作台面尺寸、滑块行程、开口高度均参考通用400吨液压机的行业标准参数，各部件的连接方式、紧固件选型都符合重型机械设计规范，模型可直接用于结构教学、方案展示、非标压力机改型设计的参考基础，各特征保留完整参数可根据实际需求修改吨位、行程、工作台尺寸等核心参数。
