多规格啮合传动齿轮组结构设计

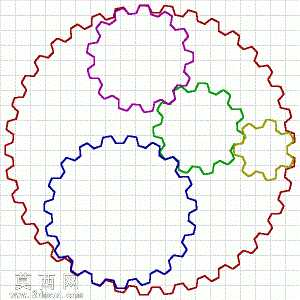

本齿轮组模型采用三维参数化建模方式完成，建模过程中严格遵循渐开线齿轮齿廓成型原理，对不同齿数、不同节圆直径的齿轮分别进行齿形参数计算，确保每一个轮齿的齿顶高、齿根高、齿厚、压力角参数均符合机械传动设计规范，从根源上保证齿轮组啮合传动的精度与平顺性。建模阶段先绘制单个轮齿的渐开线齿廓草图，通过圆周阵列命令生成单枚齿轮的完整轮齿结构，再根据传动比要求匹配不同尺寸的齿轮，按照标准中心距完成装配定位，逐一校验相邻齿轮的齿侧间隙、重合度参数，避免出现传动卡滞、干涉错位的问题。模型采用不同色彩区分不同规格的齿轮，直观呈现大直径外齿圈与多枚小齿轮的嵌套啮合布局，清晰展示多级传动的动力传递路径，材质设定上赋予各齿轮金属机械材质属性，还原钢制传动齿轮的质感，齿面做平滑处理，齿根过渡圆角严格按照工艺要求设计，可有效降低传动过程中的应力集中问题。设计过程中重点考量齿轮组的传动适配性，围绕电动机驱动的使用场景，匹配合理的传动比分配，让动力从输入端经过多级齿轮啮合后可稳定输出，整体结构紧凑，布局合理，既满足传动功能需求，也兼顾了结构的工艺可行性，可用于机械传动结构教学演示、传动方案验证、相关机械产品的齿轮传动系统设计参考，完整还原了非圆轮廓啮合齿轮组的传动结构特点，每一处轮齿的啮合对位都经过反复校验，确保传动过程中轮齿接触均匀，载荷分布合理，能够有效降低传动过程中的噪音与磨损，提升传动系统的整体使用寿命。
