阿尔法型双缸斯特林动力装置结构设计

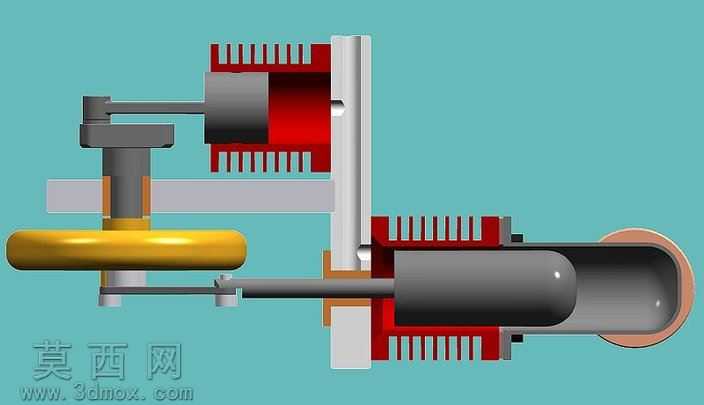

本作品为阿尔法构型双缸斯特林动力装置的三维建模成果，建模过程中严格遵循外燃式热机的工作原理进行结构还原，首先完成核心零部件的参数化建模：两个独立气缸分别作为膨胀腔与压缩腔，缸体外部设计有等间距排布的散热鳍片结构，建模时通过线性阵列命令保证鳍片间距均匀、厚度一致，还原真实散热结构的形态特征；活塞部件采用同轴度约束装配，保证活塞在缸体内的往复运动无卡滞，活塞与缸壁间预留合理的装配间隙，符合实际机械装配的公差要求。传动部分采用经典曲柄连杆机构，建模时对曲轴的偏心距、连杆长度进行匹配计算，保证两个活塞的运动相位差符合阿尔法型斯特林循环的90度相位要求，曲轴端部集成飞轮结构，飞轮采用环形配重设计，通过质量分布优化实现运转过程中的动平衡，降低动力输出的转速波动。整体装配过程中采用全约束定位，各运动副均添加符合机械原理的运动约束，可实现完整的循环运动仿真，直观展示工质在两个气缸间交替加热、冷却推动活塞做功，进而通过连杆带动曲轴旋转输出动力的全过程。材质渲染阶段，缸体散热鳍片采用哑光红色金属材质模拟铸铁缸体的散热涂层，活塞与曲轴连杆采用抛光钢材质体现金属加工件的质感，飞轮采用黄铜材质还原经典小型热机的外观特征，背景采用低饱和度青蓝色突出主体结构，渲染时添加柔和的环境光与定向补光，清晰展现各部件的装配关系与结构细节，避免阴影遮挡关键结构。设计过程中重点优化了动力传递路径的结构合理性，对连杆与活塞、曲轴的连接部位做了圆角过渡处理，避免应力集中，同时简化了非核心的紧固件细节，在保证结构原理展示清晰的前提下，提升模型的运行流畅度，可用于斯特林发动机工作原理的教学演示、小型动力装置的结构参考，完整还原了这类外燃动力装置的核心结构特征与运动逻辑。
