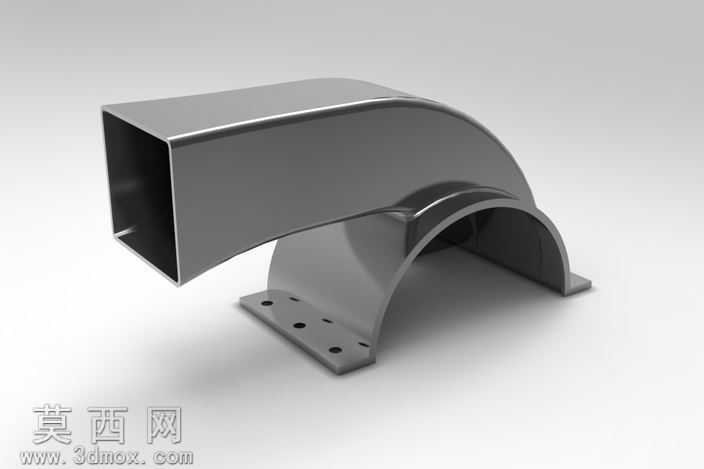

方管弯接带底座通风管道构件

该构件采用三维参数化建模方式完成整体构建，建模过程中首先梳理结构逻辑：主体为等截面方形直管平滑过渡至90度圆弧弯管段，弯管下方衔接半圆弧包覆支撑结构，底部延伸出带安装孔的平板固定底座，各部分衔接处做了连续顺滑的曲面过渡处理，避免出现生硬的棱角转折。建模阶段优先绘制各截面的基准草图，通过扫掠、多截面曲面、加厚等命令完成主体管路的实体生成，再对底部支撑结构与底座进行布尔合并，底座上的安装孔采用线性阵列与对称约束完成定位，保证孔位的尺寸精度与安装适配性。材质设置选用哑光金属材质，模拟冷轧钢板经钣金折弯、焊接成型后的表面质感，调整材质的粗糙度、反射参数，还原金属构件在常规光照下的明暗层次，渲染阶段采用三点布光方案，主光勾勒构件的轮廓转折，辅光弱化暗部死黑区域，补光提亮底座安装面的细节，最终呈现出清晰的结构层次与真实的金属质感。结构设计上充分考虑管路连接与安装固定的双重需求，方形管段可直接与同规格方管进行对接装配，90度弯角实现管路的直角转向，底部半圆弧支撑结构对弯管段形成有效承托，分散管路工作状态下的应力，带孔底座可通过螺栓完成构件的位置固定，避免管路运行过程中出现移位、振动问题，各部分壁厚保持均匀一致，符合钣金加工的工艺要求，避免出现壁厚突变导致的加工变形或应力集中问题。设计过程中反复调整弯管的曲率半径，在满足转向需求的同时尽可能降低管路内部的风阻，底座安装孔的位置与孔径经过适配性调整，可匹配常规的安装固定标准，支撑结构与弯管主体的衔接处做了圆角过渡处理，既提升了构件的整体美观度，也能减少应力集中带来的结构损坏风险，整体模型结构完整，曲面顺滑无破面，各特征参数可编辑调整，能够直接用于后续的工程图导出、加工模拟或装配验证环节。
