手握式省力订书机三维结构设计

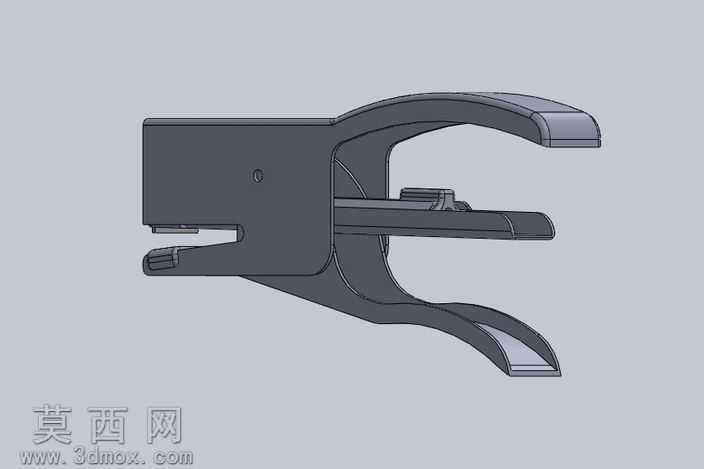

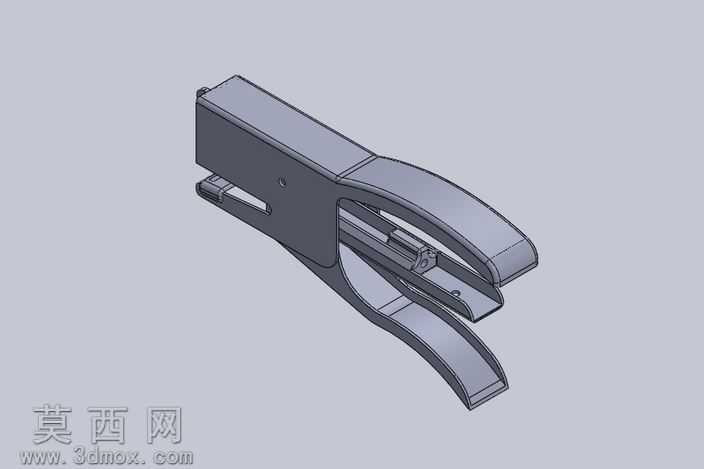

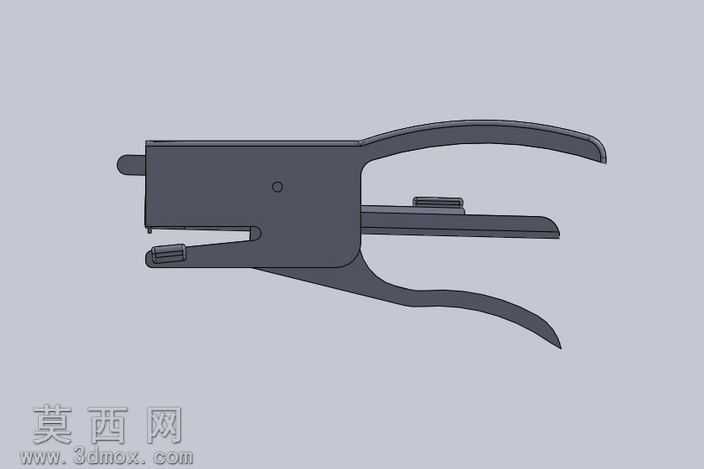

本作品为手握式订书机的三维参数化建模成果，建模过程依托实体建模逻辑完成全结构还原，从整体外观到内部传动、装订执行结构均做了精细化复刻，完整还原了手握式订书机的实际使用形态与功能逻辑。建模阶段首先完成整体轮廓的草绘定位，依据手握操作的人体工学尺度确定上下手柄的弧度、开合角度与握持区的曲面形态，通过拉伸、放样、曲面剪裁等操作完成外壳主体的构建，保证手柄曲面贴合手部握持的自然弧度，避免生硬棱角带来的操作不适感。针对内部核心结构，建模时逐一还原了钉槽、推钉滑块、压钉成型头、复位弹性件、铰接转轴等关键部件，各部件之间的装配间隙、运动行程均参照实物尺度做了精准匹配，确保模型可直观演示订书机从握持施压、压钉下压、订书钉穿透纸张后弯折成型、松手后弹性件复位的完整动作流程。材质渲染阶段针对不同部件做了差异化材质赋予，主体金属结构件赋予哑光冷轧钢材质，还原金属部件的细腻磨砂质感与金属反光特性，手柄握持区可根据设计需求赋予硬质塑料或软胶包覆材质，通过调整材质粗糙度、反射率参数区分不同部件的视觉质感，铰接转轴等小部件做了金属亮面处理，突出结构的装配细节。设计思路上围绕单手操作的便捷性优化结构比例，通过杠杆传动比的合理设置降低握持施压所需的力度，实现省力装订的使用需求，钉槽结构预留了标准订书钉的装填空间，推钉滑块的限位结构可保证订书钉输送过程的顺畅不卡钉，压钉头的成型槽尺寸匹配标准订书钉的弯折角度，保证装订后钉脚弯折平整，装订牢固不脱页。整体模型结构完整，装配关系清晰，可用于办公用品结构演示、文具产品设计参考、机械基础结构教学等场景，各部件均为可编辑参数化特征，支持后续的结构优化、外观改型与工程图导出。
