型材辊压加工专用设备三维结构设计

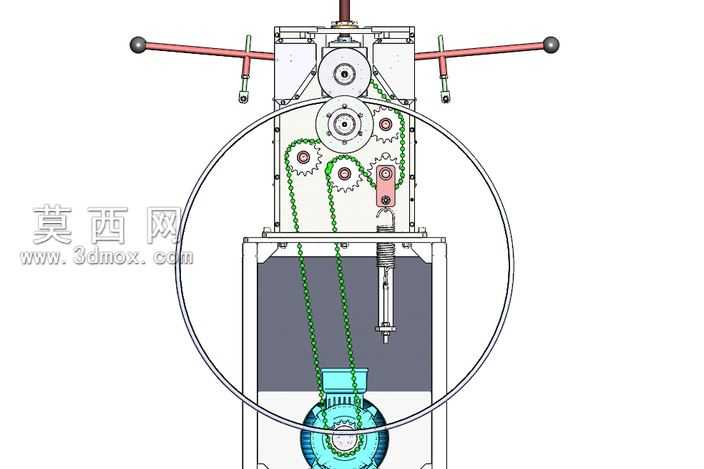

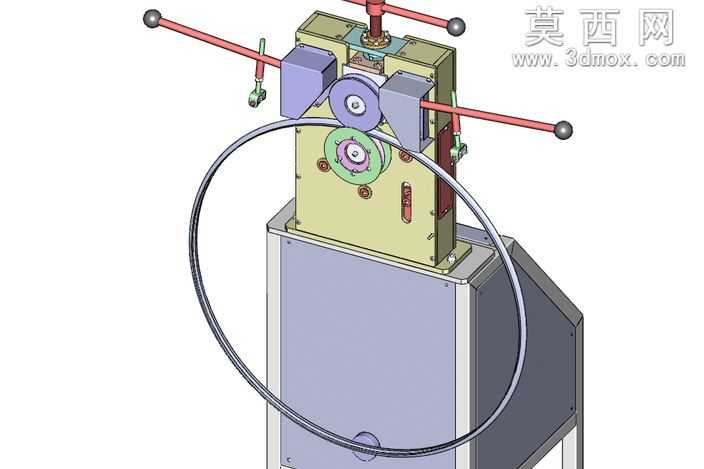

本模型为型材辊压加工专用设备的三维结构设计，整体采用立式布局框架结构，在三维建模过程中严格遵循机械设计的装配逻辑，对各功能模块进行了分层级的参数化建模，确保各部件间的装配公差符合实际加工装配要求。建模阶段首先完成设备底部的动力基座搭建，对驱动电机的安装位、减震连接结构进行了精细化建模，还原了电机与下部传动辊轮的连接配合关系，保证动力输出路径的结构合理性。中部传动区域完整还原了多级齿轮传动与链条传动组合的传动系统，对不同模数的传动齿轮、张紧链轮、传动链条的链节结构都进行了细节刻画，清晰呈现了动力从底部电机向上传递至各工作辊轮的完整传动路径，同时对传动区域的防护壳体、安装定位销轴、调节锁紧结构也做了对应建模，还原了设备传动部分的真实结构形态。上部操作区域建模还原了双侧横向操作手柄、调节锁紧机构的结构，手柄的握持段、连接转轴、锁紧定位部件都按照人机操作的合理尺寸进行建模，确保操作结构的比例符合实际使用需求。设备核心的辊压工作区域，对上下布置的成型辊轮、型材导向结构、间隙调节部件进行了精准建模，还原了针对Ω型截面型材的辊压成型工作结构，两侧辊轮的驱动连接结构、位置调节导轨、压紧弹簧组件都做了完整的结构呈现，清晰展示了型材辊压成型的工作原理。材质渲染阶段，对设备不同部件赋予了对应材质属性，机架结构采用哑光铸铁材质表现设备的厚重质感，传动齿轮、辊轮等工作部件赋予金属加工面的材质效果，操作手柄采用防滑包覆材质，传动链条、弹簧等标准件赋予对应的金属材质，通过材质区分清晰展现不同部件的功能属性。整体设计围绕Ω型截面型材的辊压加工需求展开，采用双辊轮驱动的结构设计，保证型材辊压过程中的进给稳定性，多级链传动与齿轮传动组合的传动方案，能够实现稳定的动力传输与转速匹配，双侧操作手柄的设计方便操作人员进行设备调节与进料操作，整体结构紧凑，功能模块划分清晰，完整还原了专用辊压加工设备的结构特点与工作逻辑，可作为型材加工设备设计、机械传动结构教学的参考三维模型。
