小型机用夹持虎钳三维结构设计

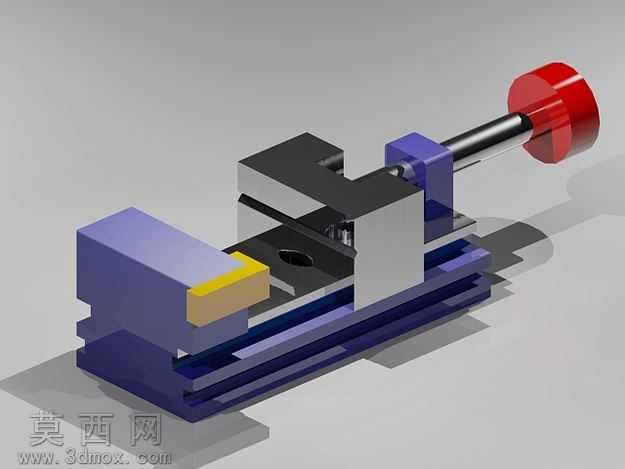

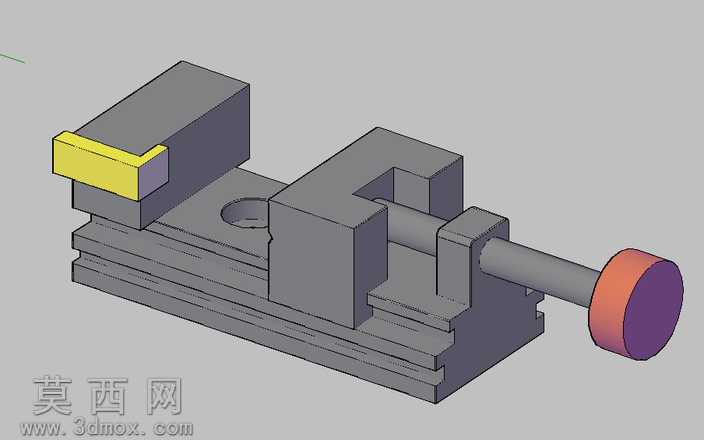

本作品为小型夹持虎钳的三维参数化模型，建模过程遵循机械加工工装的实际设计逻辑，以SolidWorks为核心建模载体，同步兼容多类主流三维设计软件的格式导出需求。建模初始阶段先梳理虎钳的核心功能逻辑：依靠丝杠传动带动活动钳身沿固定导轨做直线往复运动，配合固定钳口实现工件的稳定夹持，整体结构紧凑小巧，适配小型机床加工、桌面钳工操作的轻量夹持场景。建模时优先完成基准特征搭建，以固定钳身的底座底面为全局装配基准，依次绘制底座的导轨滑槽、安装定位孔、固定钳身安装位的草图，通过拉伸、切除特征完成固定钳身的主体结构，建模过程中严格控制导轨面的平行度公差，预留活动钳身的滑动配合间隙，避免后续装配出现运动干涉。活动钳身部分采用与固定钳身匹配的导轨配合结构，钳口位置单独设计可更换的钳口垫块结构，垫块表面预留防滑齿槽的特征位，可根据夹持工件的材质更换不同硬度的钳口配件，防止夹伤工件表面。传动部分采用梯形丝杠的结构建模，丝杠与活动钳身的配合位置设计开合螺母结构，手柄轮采用防滑滚花的外观特征，通过旋转特征完成手柄轮的主体建模，表面赋予磨砂金属材质提升视觉真实感。材质渲染阶段根据零件的实际加工材质分配材质属性：固定钳身、活动钳身等铸铁类零件赋予灰铸铁哑光材质，表面添加轻微的铸造纹理质感；丝杠、导轨等传动配合零件赋予45号钢调质后的亮面金属材质，边缘添加轻微倒角的高光效果；钳口垫块根据使用场景分别赋予淬火钢硬质材质与铜质软质材质的可选配置，手柄轮部分赋予胶木防滑材质的暗棕色调，不同材质的粗糙度、反光度参数经过反复调试，还原真实工装的视觉质感。装配阶段严格按照实际装配顺序添加配合约束：固定钳身设为固定零件，活动钳身与底座导轨添加滑动配合约束，丝杠与固定钳身的支撑孔添加旋转配合约束，丝杠与活动钳身的螺母位置添加螺旋传动配合，转动手柄轮时可实现活动钳身的平稳开合，全程无卡顿、无干涉，完整还原小型虎钳的真实运动逻辑。设计过程中充分考虑小型虎钳的使用场景，整体尺寸控制在桌面级工装的适配范围，底座的安装孔位可适配标准机床工作台的T型槽固定需求，整体结构在保证夹持强度的前提下尽可能精简零件数量，降低加工制造的难度与成本，模型的所有特征均保留参数化编辑属性，可根据实际夹持需求调整钳口开度、整体尺寸等参数，适配不同的加工使用场景。
