直径800螺距400航空螺旋桨三维设计

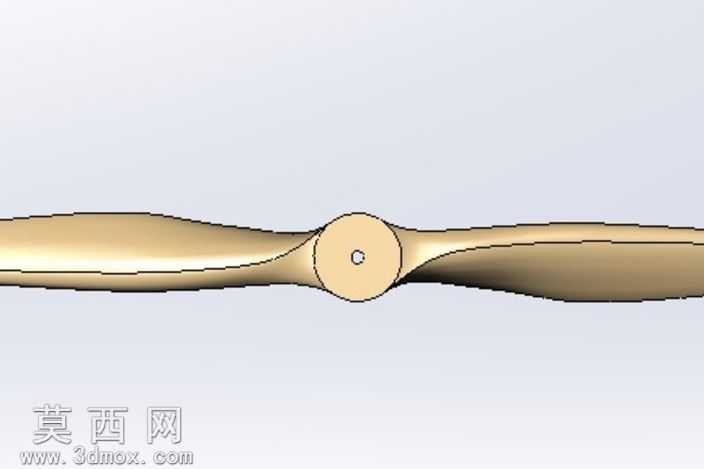

本作品为航空螺旋桨三维建模作品，采用SolidWorks完成全参数化建模设计，整体严格遵循标注参数设定，螺旋桨直径为800mm，桨叶螺距为400mm，适配小型航空飞行器的动力推进需求。建模过程中首先确定桨毂的基准定位，以中心安装孔为装配基准，完成中心桨毂的实体构建，桨毂采用圆润过渡的柱形结构，中心预留标准安装定位孔，保障与动力输出轴的装配同轴度，避免运转过程中出现动平衡偏差。桨叶部分采用翼型截面放样建模方式，沿桨叶展向设置多个控制截面，每个截面根据气动需求设定对应的翼型弯度、厚度与安装角，从桨根到桨尖逐步完成截面参数过渡，既保障桨根位置的结构强度满足动力传递需求，也让桨尖位置的翼型适配高速运转时的气动特性，降低翼尖涡流带来的效率损耗。建模过程中对桨叶与桨毂的衔接位置做了顺滑的圆角过渡处理，消除结构应力集中点，避免长期交变载荷下出现结构疲劳损坏。材质渲染阶段，桨叶主体采用航空铝合金材质表现，还原金属材质的细腻金属光泽与表面质感，桨毂位置做了哑光金属质感区分，清晰呈现不同结构部位的视觉差异。整体模型完成后经过结构干涉检查，确认各部位衔接无错位、无几何错误，曲面连续性达到G2级别，既可以用于航空原理教学演示，也可作为小型无人机、轻型飞行器的螺旋桨设计参考，模型同时附带渲染效果图，清晰展示螺旋桨的正视角外观与结构形态，完整呈现两叶螺旋桨的对称布局特征，保障模型可直接用于后续的工程分析、3D打印验证或者装配模拟使用。
