涵道式垂直起降四旋翼飞行载具结构

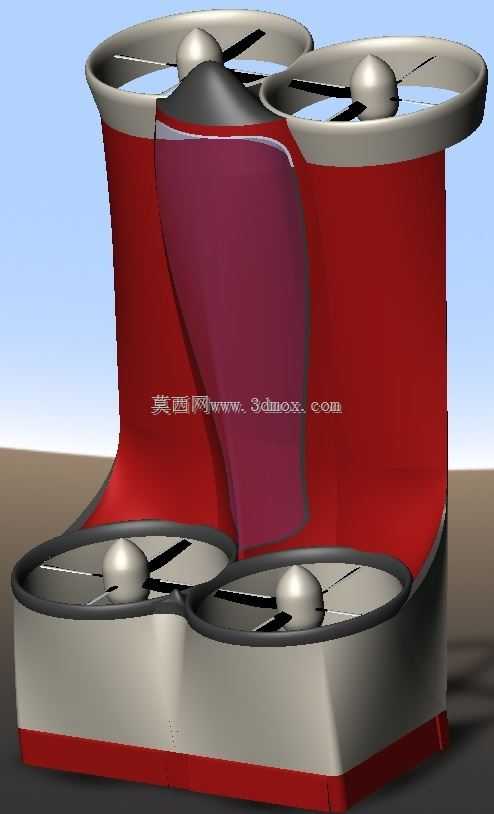

　　该结构围绕紧凑垂直起降任务展开，四个升力单元分别布置在机身上下两端，形成上下成对、左右对称的涵道风扇布局。与裸露旋翼相比，环形涵道既约束桨尖涡流，降低桨尖损失，也在人员靠近、墙面巡检、舱内转运等场景中提供物理防护，减少旋翼触碰障碍物后的失控风险。机身主体采用收腰式曲面过渡，上下涵道环通过中央承力壳体连接，载荷路径从电机安装座经涵道支臂汇入中央骨架，再向电池舱、航电舱和任务挂载点分配。

　　实际使用中，这类载具适合狭窄空间内的低速悬停、近距观察和短距垂直机动。涵道环在相同桨盘直径下可提高静态悬停效率，并使外侧气流更平顺；环体前缘圆润、后缘略带收口，能够引导气流轴向通过桨盘，降低侧向阵风引起的姿态扰动。四个旋翼按对角反转配置，可通过转速差完成升力、俯仰、横滚和偏航控制，不需要独立倾转机构，控制系统和机械传动相对简单。

　　建模时需要重点处理涵道内壁与桨叶的安全间隙。桨叶位于环形通道内部，叶尖与涵道壁之间应保留均匀间隙，既避免制造误差和振动导致碰擦，又不能让间隙过大而削弱涵道增益。电机座布置在桨盘中心，整流罩采用半球形平滑外形，可减少入口气流在电机区域的分离。涵道支臂从中心座延伸至环体，截面宜做成窄而流线的形状，并尽量避开桨盘高扰动区，以降低支臂与桨叶尾流相互作用产生的周期脉动。

　　中央机身的曲面并非单纯外观造型，其宽度变化需要同时容纳电池、飞控、电调和布线空间。上部两涵道之间设置凸起整流区，可覆盖电机线缆和机身顶部连接件；下部涵道环与机身底壳相连，形成较宽的支撑面，便于着陆时稳定放置。机身侧面的大面积曲面可作为检修盖板或电池舱门，装配时应保证内部模块可沿竖直或侧向方向取出，避免被涵道支臂遮挡。

　　安装边界方面，整机外轮廓由四个涵道环决定，运输和收纳时需以涵道最大外径作为包络尺寸。机身中部收腰虽然减小了迎风宽度，但不能过度压缩电池舱和线束弯曲半径；底部结构应预留起落支撑、任务吊舱或摄像云台接口。若用于室内巡检，涵道外圈可增加缓冲材料；若用于室外短时飞行，则需在环体和机身连接处加强抗扭刚度，防止急加速时连接区域出现交变应力。

　　结构细节上，涵道环宜采用薄壁加局部加强筋的方式实现，环体截面承担气动外形和碰撞防护双重作用，内壁需要保持连续光顺。中央壳体与涵道支臂交接处存在明显的刚度突变，三维建模时应建立圆角过渡和内部加强肋，避免尖角造成应力集中。桨叶采用小尺寸定距螺旋桨形式，配合高响应电机完成姿态调节；桨叶平面形状和扭转分布需与涵道直径、转速范围匹配，不能直接按开放旋翼参数套用。

　　从整机协调看，上下两组涵道使升力点分布在机身两端，俯仰方向具有较大的力臂，姿态控制余量充足；但上下层气流在低速前飞时可能相互干扰，机身侧面曲面应避免形成突然扩压段。布线从四个电机汇聚到中央电调舱，线缆穿过支臂时需要预留防水和防磨护套。电池重心应落在四个桨盘围成的升力中心附近，若任务设备安装在机身下部，需同步调整电池高度，使整机重心略低于升力平面，以提升悬停稳定性。

　　该模型对结构设计人员的价值在于完整呈现了涵道、旋翼、电机座、中央机身和支撑壳体之间的空间关系。工程深化阶段可在此基础上补充壁厚、筋位、紧固件位置、密封沟槽和拆装顺序，也可依据任务载荷重新调整涵道间距与机身截面，使防护性、悬停效率和可维护性达到平衡。
