克拉克Y翼型航空螺旋桨三维设计

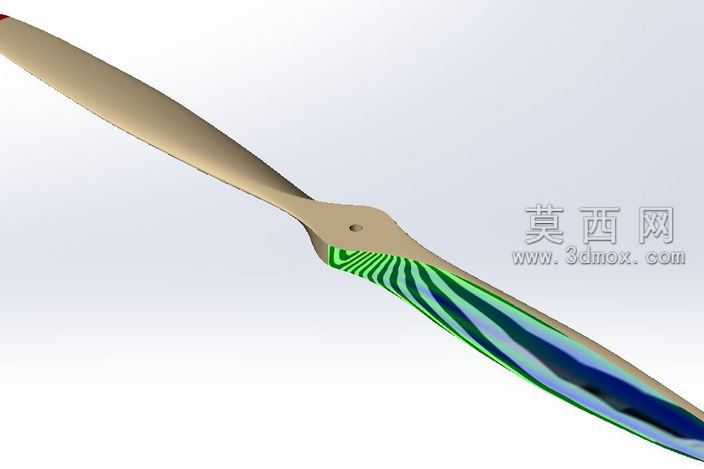

本作品为适配小型航空设备的螺旋桨三维建模设计，核心采用克拉克Y翼型作为截面基准，整体参数设定为直径800mm、桨叶弦长150mm，建模过程依托三维参数化设计工具完成全流程构建。建模阶段首先梳理螺旋桨的气动布局逻辑，从桨根到桨尖完成翼型的渐变过渡设计：桨根区域做加厚处理以保证结构强度，适配与动力输出轴的安装对接，安装位预留标准连接孔位，可直接匹配常规航模或小型无人机的动力轴规格；沿桨叶展向逐步过渡到克拉克Y翼型的标准截面，翼型的弯度、厚度分布严格遵循气动设计要求，保证桨叶在旋转过程中能够获得稳定的升阻比，降低紊流干扰。材质与渲染阶段针对不同展示需求做了区分处理：基础款桨叶主体采用哑光轻质合金材质模拟，还原航空螺旋桨常用的铝合金基材质感，表面做细微的磨砂纹理处理，避免渲染时出现过度反光的失真问题；展示款在桨叶中段添加了流线型的彩色渐变纹理，纹理沿桨叶展向顺气流方向排布，既强化了桨叶的流线型视觉特征，也可作为实际生产中的标识纹路使用。结构设计上充分考虑了动平衡要求，两片桨叶的曲面造型、重量分布完全对称，桨叶前缘做了圆弧钝化处理，降低飞行过程中前缘的磨损概率，后缘则做了薄化处理，优化气流通过桨叶后的尾流状态，减少气动噪音。整体建模过程中对曲面的连续性做了严格校验，保证桨叶表面达到G2连续标准，无突兀的折角或曲面断层，既满足后续仿真分析的模型精度要求，也可直接导出用于3D打印或开模生产，适配小型航模、轻型无人机等设备的动力系统使用。
