RCA莲花音视频插头三维结构设计

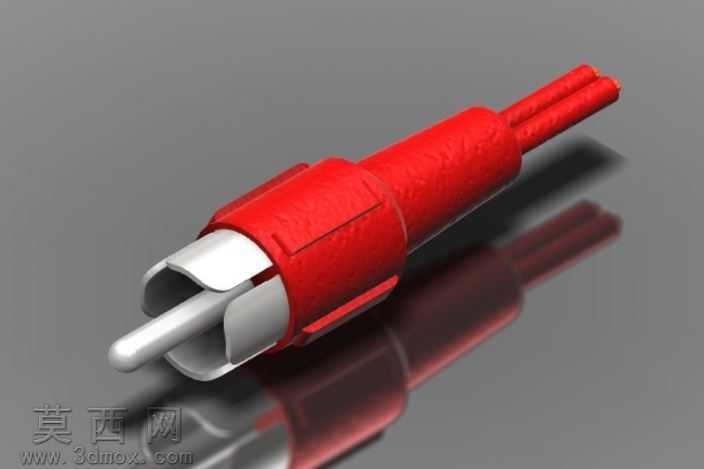

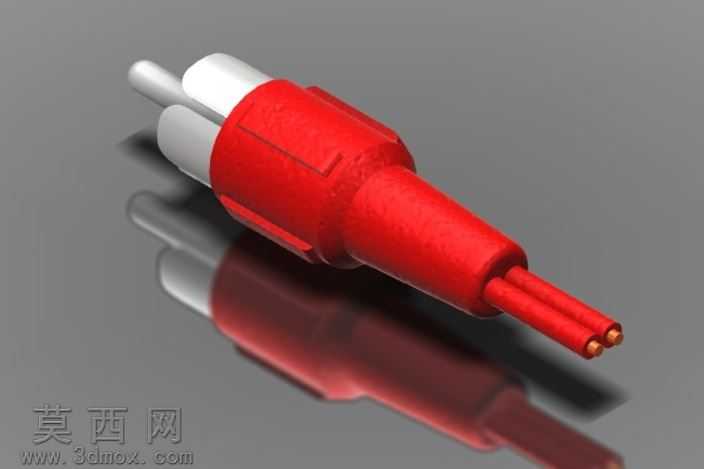

本作品为RCA型音视频同轴插头的三维参数化建模成果，建模阶段以民用音视频接插件通用尺寸规范为基准，先完成核心金属插芯的结构搭建：中心信号插针采用标准圆柱形结构，匹配通用RCA母座的接触内径尺寸，外围环绕的弧形接地弹片做等弧度阵列排布，预留合理的弹性形变余量，保证插接时的接触可靠性与插拔手感。包裹金属插芯尾部的绝缘基座采用台阶式卡位结构，与外层红色注塑外壳做精准的卡扣配合，避免组装后出现轴向窜动。外层保护外壳做了防滑纹理的细节建模，表面的凹凸筋条既还原了实物的注塑工艺特征，也能提升实际使用时插拔操作的摩擦力，外壳尾部延伸出双出线护套管，对内部引出的信号、接地两根芯线做弯折防护，避免线材根部反复弯折导致的线芯断裂。材质渲染阶段，金属插芯部分采用抛光镀铬材质参数，调整金属粗糙度与反射强度，还原接插件金属触点的亮面金属质感；外壳与出线护套采用哑光红色PVC塑料材质，设置合适的漫反射与轻微磨砂质感，还原民用消费级接插件的塑料外壳视觉效果；渲染场景采用深色反光地面，通过环境光遮蔽效果突出插头的整体轮廓与结构层次，光影角度调整为斜向45度，清晰展现插芯结构、外壳卡位、出线防护等关键设计细节。设计过程中重点考量了接插件的装配合理性，所有配合部位预留了符合注塑与五金冲压工艺的公差间隙，既还原了实物的外观特征，也完整复现了产品内部的装配逻辑，可用于电子接插件结构教学、音视频线材产品展示等场景。
