扇形角度调节夹紧块机械结构设计

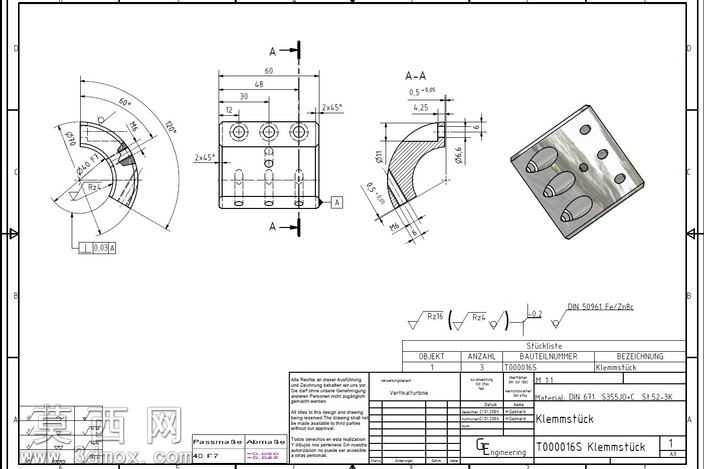

本作品为扇形角度调节类夹紧块的三维参数化建模成果，建模过程严格遵循机械制图投影规范，完整还原了零件的全部结构特征。建模阶段首先依据工程图的尺寸标注，以扇形基体为核心构建基础特征，精准控制60度扇形弧面的轮廓精度，保证弧面半径、角度公差与图纸要求完全匹配，基体部分采用拉伸凸台命令完成主体轮廓搭建，同时对扇形边缘的倒角、过渡圆角做了精细化处理，避免应力集中问题。针对零件上的三组安装孔位，建模时严格对应孔位的位置尺寸、孔径公差，其中两个沉头定位孔采用异型孔向导命令生成，保证沉头深度、孔径的参数准确性，端部的螺纹孔特征完整还原了螺纹小径、牙型角度的细节，可直接用于后续的装配干涉检查。零件的A-A剖面结构建模中，精准还原了剖面所示的弧形让位槽结构，对槽体的壁厚、过渡圆弧做了参数化约束，保证槽体与扇形弧面的同轴度要求，同时对剖面显示的内部加强筋结构做了等壁厚处理，符合机械加工的工艺要求。三维建模完成后对零件做了真实感材质赋予，采用45号钢的金属材质参数，调整金属粗糙度、反光度参数还原钢制机加工零件的表面质感，同时对零件的棱边做了细微的倒角渲染处理，还原真实机加工零件的边缘特征。结构设计上该夹紧块通过扇形弧面实现角度调节功能，三组孔位分别用于固定安装与锁紧定位，可在工装夹具中实现不同角度的工件夹紧定位需求，整体结构紧凑，加工工艺性良好，所有特征均符合铣削加工的工艺要求，无倒扣、薄壁等不合理结构，建模过程中对所有尺寸做了参数化关联，可通过修改关键参数快速调整扇形角度、安装孔位尺寸，适配不同的工装使用场景。
