内六角圆柱头轴肩螺钉三维建模作品

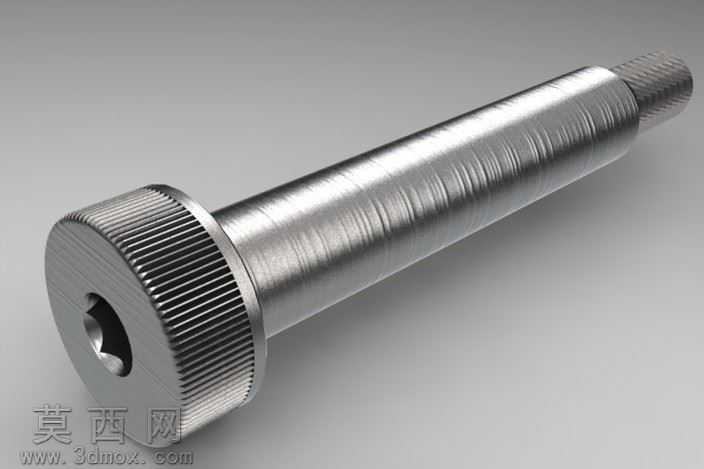

本作品为符合DIN7379 A2标准的M6×40规格内六角圆柱头轴肩螺钉三维模型，建模过程严格遵循标准件的尺寸规范，先通过草图绘制螺钉头部的外轮廓，精准还原滚花圆柱头的外径、厚度参数，以及头部内六角驱动孔的对边尺寸、深度参数，利用旋转凸台特征生成螺钉头部的基础实体，再通过圆周阵列特征生成头部外圈的滚花纹理，还原真实螺钉的防滑握持结构。随后绘制光轴轴肩部分的草图，轴肩直径、光杆长度严格匹配标准参数，通过拉伸凸台生成轴肩主体，保证轴肩部分的圆柱度与同轴度公差符合设计要求。螺纹段部分先绘制螺纹小径的圆柱基体，再通过螺旋线扫描切除的方式生成真实的三角螺纹牙型，精准还原M6螺纹的螺距、牙型角参数，螺纹收尾部分做自然过渡处理，避免出现建模破面与尖锐棱角。材质渲染阶段采用不锈钢金属材质，调整金属粗糙度参数模拟A2级不锈钢的哑光金属质感，对头部滚花部分做细微的凹凸纹理映射，还原滚花加工后的表面触感，光轴部分设置轻微的金属反光效果，螺纹牙型部分做边缘倒角处理，还原实际紧固件的加工工艺细节。整体建模过程采用全参数化设计逻辑，所有尺寸均关联标准参数表，可通过修改参数快速生成同系列不同规格的轴肩螺钉模型，模型拓扑结构规整，无多余碎面与重合实体，可直接用于装配体的干涉检查、工程图导出以及运动仿真场景，能够满足机械设计过程中紧固件选型、装配模拟的使用需求，模型的细节还原度高，各部分结构比例协调，渲染效果贴近真实工业紧固件的视觉表现。
