墙装双开式密闭垃圾投放口结构设计

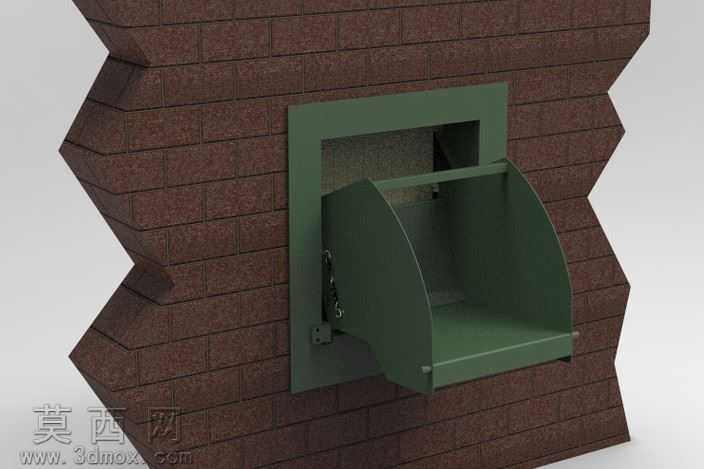

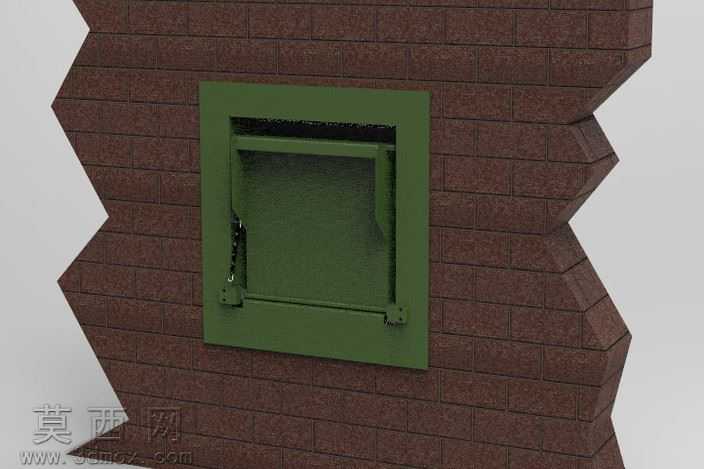

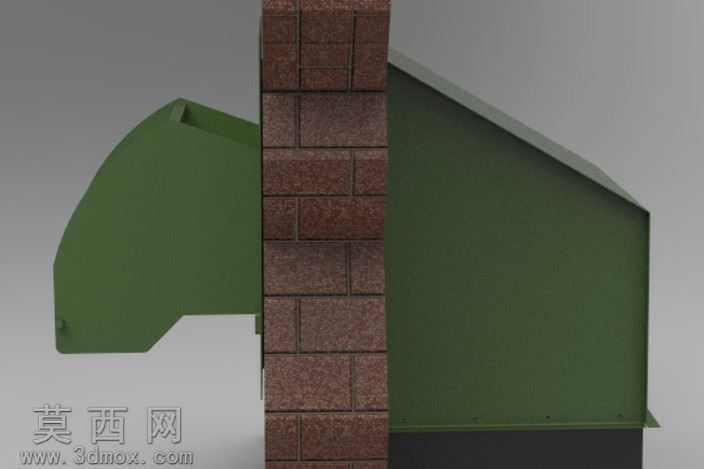

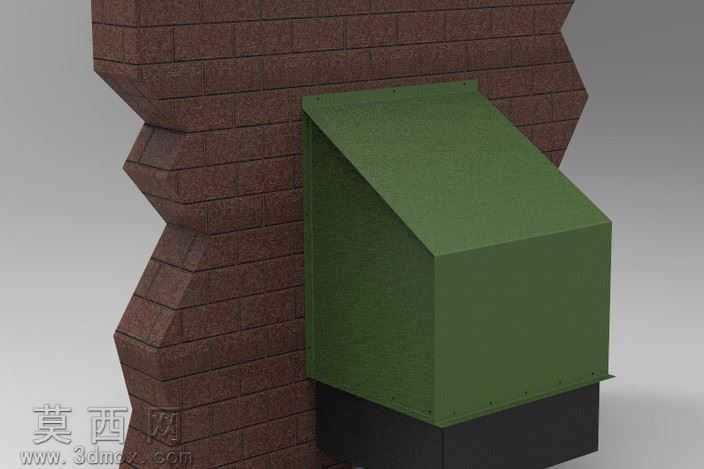

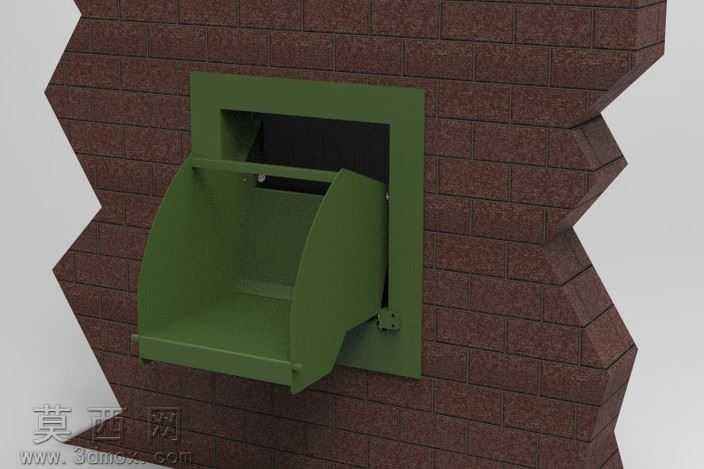

本作品采用SolidWorks完成全参数化三维建模，整体围绕墙体嵌入式安装的使用场景展开设计，核心为双开式密闭垃圾投放口结构。建模阶段先完成墙体安装基准的搭建，还原红砖砌体的安装基面形态，预留匹配投放口外框的嵌入式安装洞口，保证构件与墙体的装配贴合度。主体结构分为外固定框、双开活动斗体、铰接转轴、限位结构四个核心部分，外固定框采用带安装翻边的矩形框体设计，翻边预留安装孔位，可通过膨胀固件与墙体完成紧固连接，框体内侧设置与活动斗体匹配的密封贴合面，保证闭合状态下的密闭性能。活动斗体采用双瓣对开的斗状结构，建模时对斗体的弯折弧度做了参数化调整，既保证投放垃圾时的承接导向作用，又能在闭合时完全收合于外框内部，斗体与外框通过侧边的铰接转轴连接，转轴处做了限位结构设计，可控制斗体的最大开启角度，避免开启过度导致的结构磕碰或复位失效。材质渲染阶段，外框与活动斗体均采用军绿色哑光金属漆材质，模拟户外金属构件的喷塑防护层效果，表面添加细微的颗粒质感还原真实喷塑工艺的触感，墙体部分采用红砖材质，还原砖缝的凹凸纹理与砖面的色彩渐变，让整体渲染效果更贴近实际安装场景。结构设计上重点考量了使用的便捷性与耐用性，斗体开启后形成向内凹陷的投放空间，可避免垃圾投放时掉落至外部，闭合后双瓣斗体完全贴合外框密封面，可阻挡异味扩散与蚊虫进入，铰接位置做了加厚处理，提升频繁开合的结构强度，整体无复杂异形曲面，所有钣金构件均可通过折弯、焊接工艺完成加工，具备实际生产落地的可行性。建模过程中对所有装配配合面做了干涉检查，确保开合过程中无结构卡顿，各部件的装配间隙控制在合理范围，既保证活动顺畅，又避免间隙过大影响密闭效果。
