珠宝加工用立式可调研磨夹具结构

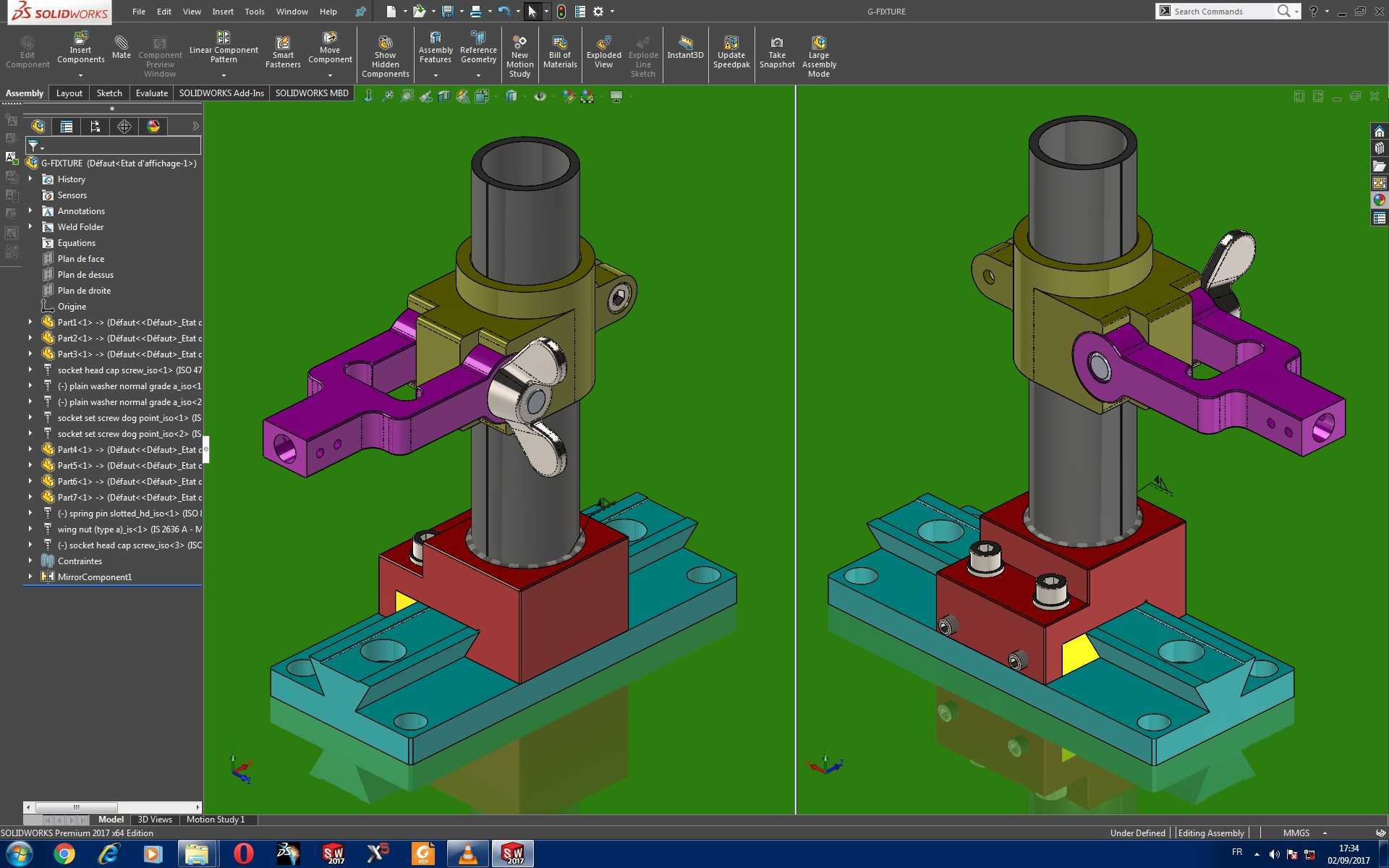

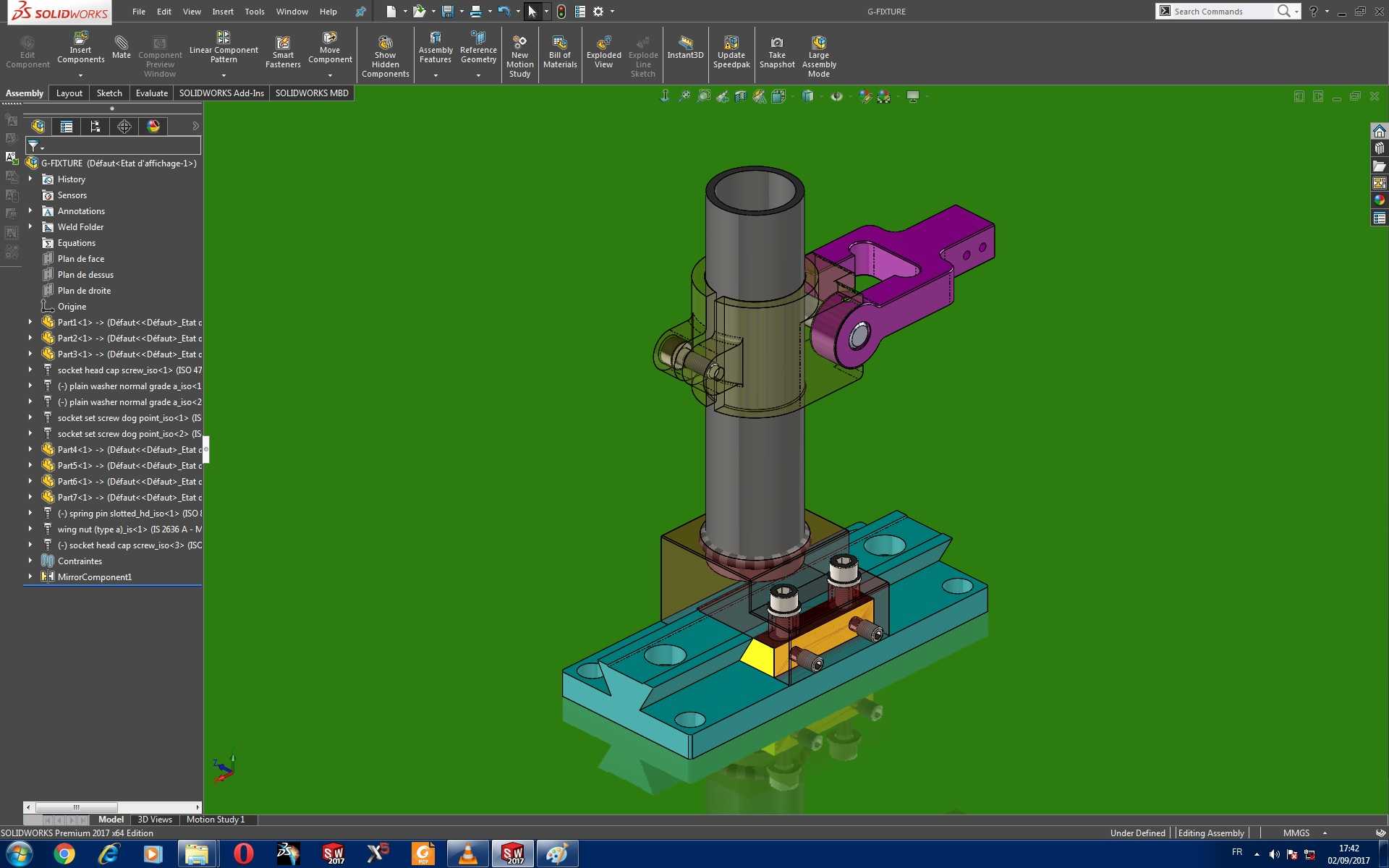

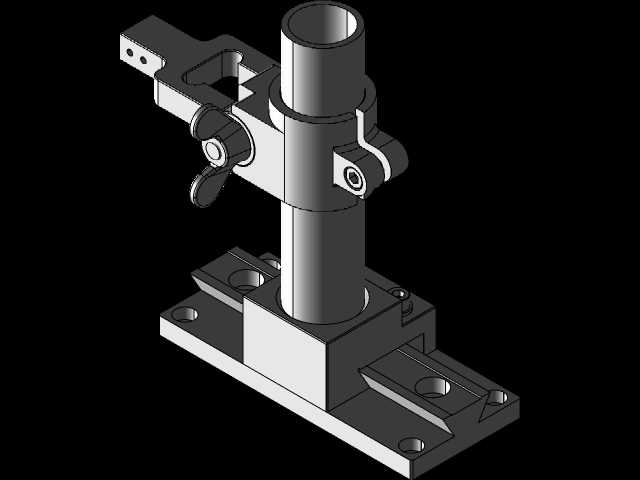

　　这款夹具主要面向珠宝首饰精密研磨工序的装夹需求，适配小件贵金属、宝石坯料的多工位研磨作业场景，在珠宝加工生产线的精磨、抛磨工位可直接替换原有简易装夹结构，解决传统装夹定位精度差、角度调整繁琐的痛点。从结构设计来看，整套夹具采用立式立柱支撑架构，底部为带多组安装孔的燕尾式滑移底座，可直接固定在研磨设备的工作台T型槽上，底座安装面的平面度公差控制在0.02mm以内，保证装夹基准与研磨主轴的垂直度要求；底座上方设置红色调位支撑块，通过内六角锁紧螺钉实现立柱的高度方向粗调，支撑块侧面加装楔形定位块，抵消研磨过程中产生的径向切削力，避免立柱出现偏移晃动。中间的橄榄形锁紧滑套是整套夹具的核心调节部件，滑套与立柱采用小间隙间隙配合，

　　侧面配备两个蝶形锁紧手柄，无需额外工具即可快速调整滑套的高度与周向旋转角度，适配不同长度坯料、不同研磨角度的加工需求；滑套侧面延伸出紫色装夹悬臂，悬臂上开设多组阶梯装夹孔与腰型调节槽，可根据待加工珠宝坯料的外形尺寸调整装夹位置，悬臂末端的压块结构采用圆弧过渡设计，避免装夹过程中对珠宝坯料表面造成压痕损伤。立柱顶端设置限位挡圈，防止滑套调整超程脱出，整套夹具的所有活动配合面均做了表面硬化处理，耐磨性能满足珠宝加工车间高频次调整、长时间连续作业的使用要求。在实际应用中，该夹具可同时适配平面研磨、弧面抛磨、倒角修磨等多道珠宝加工工序，装夹悬臂的角度调整范围覆盖0-180度周向旋转，高度调整行程可覆盖常规珠宝坯料的加工尺寸区间，

　　无需更换夹具即可完成单批次坯料的多工序加工，大幅减少工序间的装夹辅助时间；底座的滑移结构可配合研磨设备的进给轴实现横向位置微调，保证研磨位置的精准度，相比传统的台虎钳装夹方式，该夹具的装夹重复定位精度可控制在0.05mm以内，有效降低珠宝研磨过程中的尺寸超差率。设计过程中充分考虑了珠宝加工的洁净度要求，所有结构边角均做了圆角过渡，不存在积尘死角，日常清洁维护十分便捷，夹具整体采用模块化设计，各个部件均可单独拆卸更换，后期维护成本较低，适配市面上多数台式研磨、抛磨设备的安装接口，无需对原有设备做改造即可直接投入使用。
