重型卡车维护用轴支撑托架结构设计

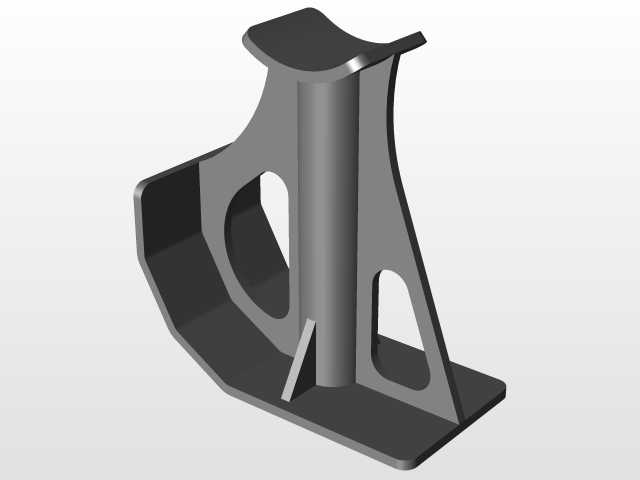

　　在重型商用车维保作业场景中，车轴举升后的稳固支撑是保障作业安全的核心环节，这款轴托架正是针对该工况开发的专用支撑部件。不同于通用举升设备的多点分散受力，该托架采用上部弧形托面与车轴轴身直接贴合的结构，弧形轮廓匹配重型卡车驱动桥、转向桥的常见轴径弧度，接触区域做了加宽处理，避免局部应力集中造成轴身漆面损伤或形变，托面下方的竖向立柱作为核心传力路径，采用等截面厚壁结构设计，可将上部承载的轴重垂直传导至底部安装基座。两侧的支撑肋板采用三角形镂空构型，在保证整体抗扭、抗弯刚度的前提下，尽可能削减结构自重，肋板与立柱、底部基座的连接位置做了大圆弧过渡处理，规避焊接或建模过程中的应力集中风险，即使在承受偏载工况时，两侧肋板也能分散侧向力矩，

　　避免立柱出现失稳弯折。底部基座为平板式结构，预留了与地面固定工装、举升设备台面连接的安装边界，基座平面度公差控制在合理区间，保证放置时的贴合度，不会出现局部悬空导致的支撑晃动。从设计逻辑来看，该结构优先考虑维保场景的操作便捷性，整体无突出尖锐棱角，作业人员挪移、对位时不会出现磕碰风险，托面的弧形开口角度经过反复校核，既可以适配不同直径的车轴轴身，也能在车轴小幅位移时提供限位作用，防止轴身从托面滑脱。实际使用时，该托架需配合举升设备共同作业，当举升设备将车轴抬升至指定维保高度后，将托架放置在车轴下方的坚实地面或专用台架上，缓慢泄压让车轴落至托架弧形托面，确认贴合稳固后即可开展轮毂拆解、制动系统检修、悬架部件更换等维保作业，

　　相较于传统的枕木垫护方式，该托架的支撑稳定性、承重冗余量都有明显提升，可适配总质量数十吨级的重型卡车车轴支撑需求，结构各部分的尺寸边界经过优化，不会与车轴周边的制动气室、悬架拉杆等部件发生干涉，作业时无需额外拆卸周边附件即可完成对位支撑。
