长筒压缩转扁平电缆终端连接结构

　　这类终端转接结构主要应用在供配电系统、工业设备内部布线、新能源电控单元的线缆衔接场景中，核心作用是实现圆形压缩电缆与扁平排线之间的可靠导电过渡，避免不同规格线缆直接对接产生的接触电阻过大、线缆应力集中、固定不牢等问题。从实际使用场景来看，在电控柜内部布线、电机接线端、动力电池模组排线连接这类需要将大截面圆形压缩电缆转换为多触点扁平连接的位置，这类结构可以替代传统的多端子拼接方案，减少转接节点数量，降低线路故障概率。

　　设计上采用一体化压接成型思路，一端为长筒状压接腔，内壁预留环形压接卡槽，压接时可以让圆形电缆的线芯充分填充腔体，配合专用压接工具形成多点咬合结构，既保证足够的拉脱力，也能让线芯与腔体壁充分接触降低接触电阻；另一端为扁平带安装孔的连接端，孔位按照通用扁平接线排的标准间距排布，安装时可以直接通过螺栓固定在对应接线座上，不需要额外加工转接排。

　　结构的过渡段采用圆弧平滑过渡设计，没有直角锐边，既可以避免线缆弯折时的应力集中损伤线芯，也能让电流在过渡段均匀分布，减少局部发热的风险。长筒压接端的内径尺寸匹配常规压缩电缆的线芯外径范围，压接后的整体外径不会超出常规线缆护套的适配尺寸，方便后续加装绝缘护套；扁平端的厚度控制在通用接线排的夹持间隙范围内，安装孔的位置公差按照机械电气连接的通用精度要求设定，保证安装时可以直接对位，不需要额外修配。

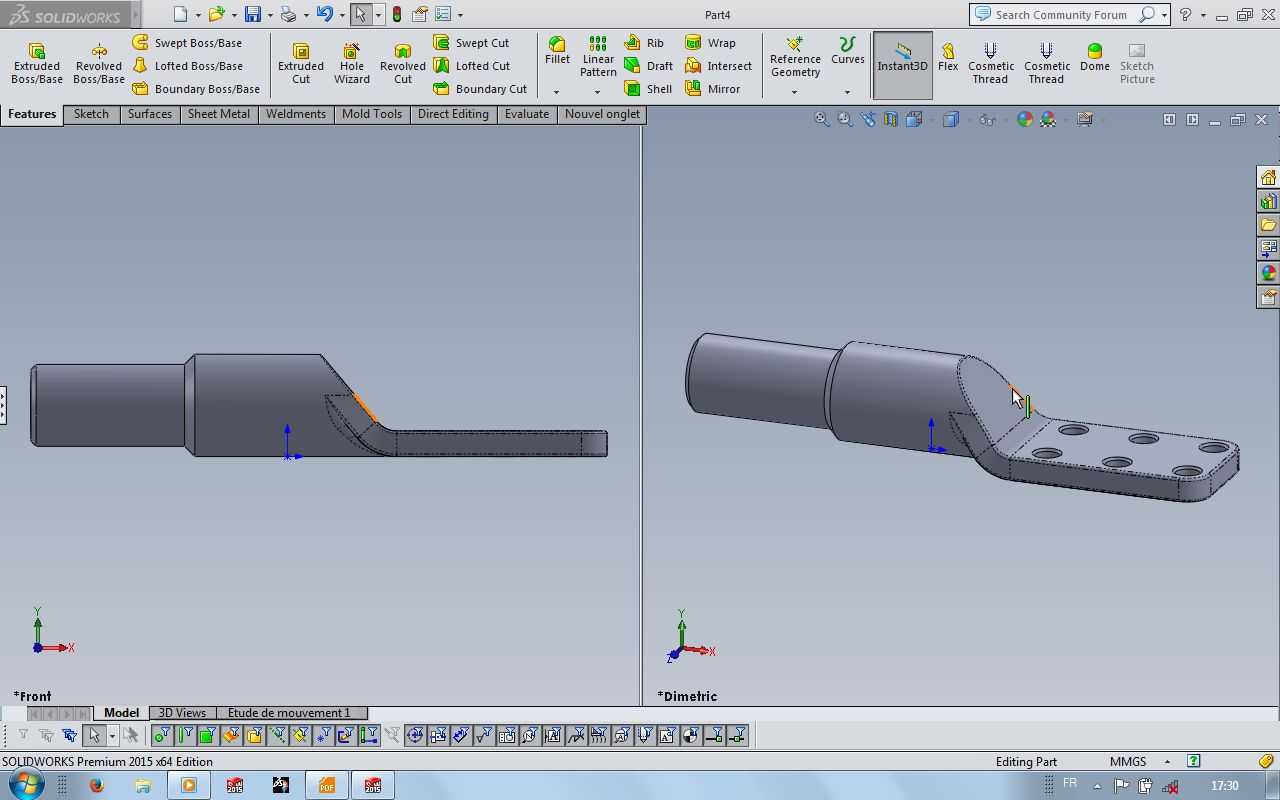

　　实际建模过程中，过渡段的曲面曲率经过反复调整，既保证壁厚均匀，避免压接或者安装时出现局部应力开裂，也让整体结构的重量控制在合理范围，不会给接线端带来额外的负重。扁平端的安装孔边缘做了沉头设计，螺栓安装后头部不会突出平面，避免和相邻接线部件产生干涉；长筒端的入口处做了倒角导向，穿入电缆线芯时不会刮伤线芯表面，提升装配效率。这类结构在实际使用中可以承受常规工业环境下的振动、温度变化，连接稳定性远高于多零件拼接的转接方案，适合批量应用在各类需要线缆规格转换的电气连接场景中。
