四轮越野车辆消声器结构设计方案

　　这款消声器针对非道路四轮越野车辆的排气系统需求开发，适配大排量单缸或并列双缸动力单元的使用场景，常见于全地形车、沙漠穿越UTV、林间作业四轮车这类经常在高负荷、高转速区间持续运行的车辆。这类车辆的排气系统和普通乘用车辆的设计逻辑差异极大，日常行驶中经常遇到泥沙飞溅、涉水、颠簸冲击的工况，对消声器的结构强度、抗腐蚀能力、排气背压控制都有更严苛的要求。从结构设计思路来看，这款消声器采用阻抗复合式的内部腔体布局，没有一味追求极致降噪而牺牲排气效率，毕竟越野车辆在攀爬、冲沙这类大扭矩输出场景下，过高的排气背压会直接导致动力响应迟滞，甚至引发发动机排温过高的问题。内部的隔板、导流管布局经过多轮流场仿真调整，

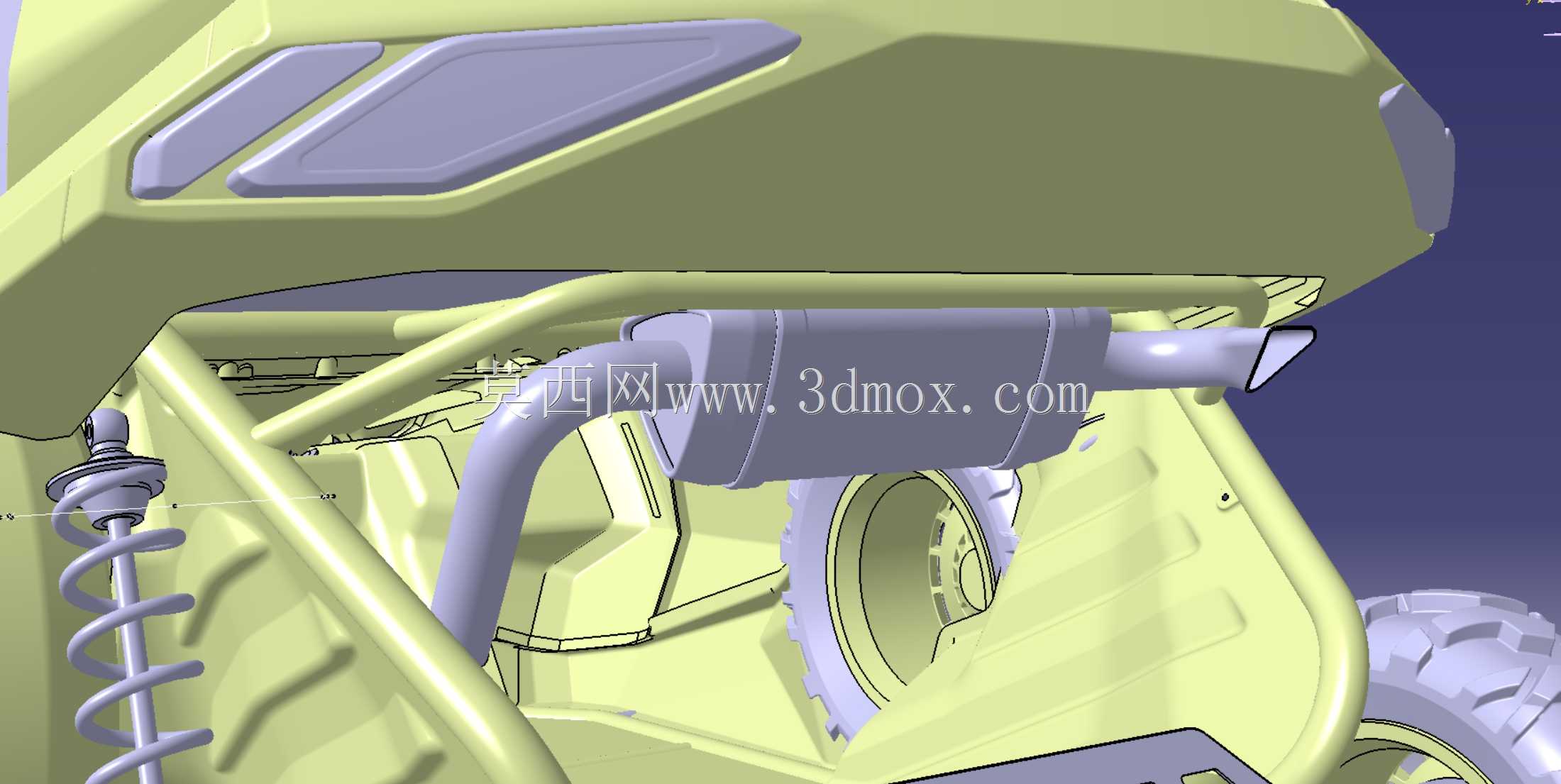

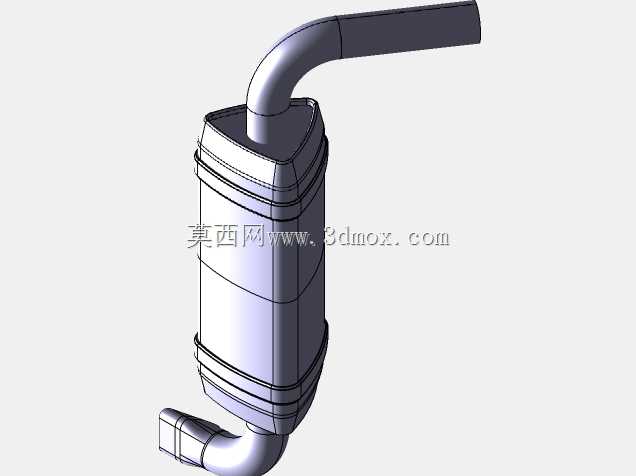

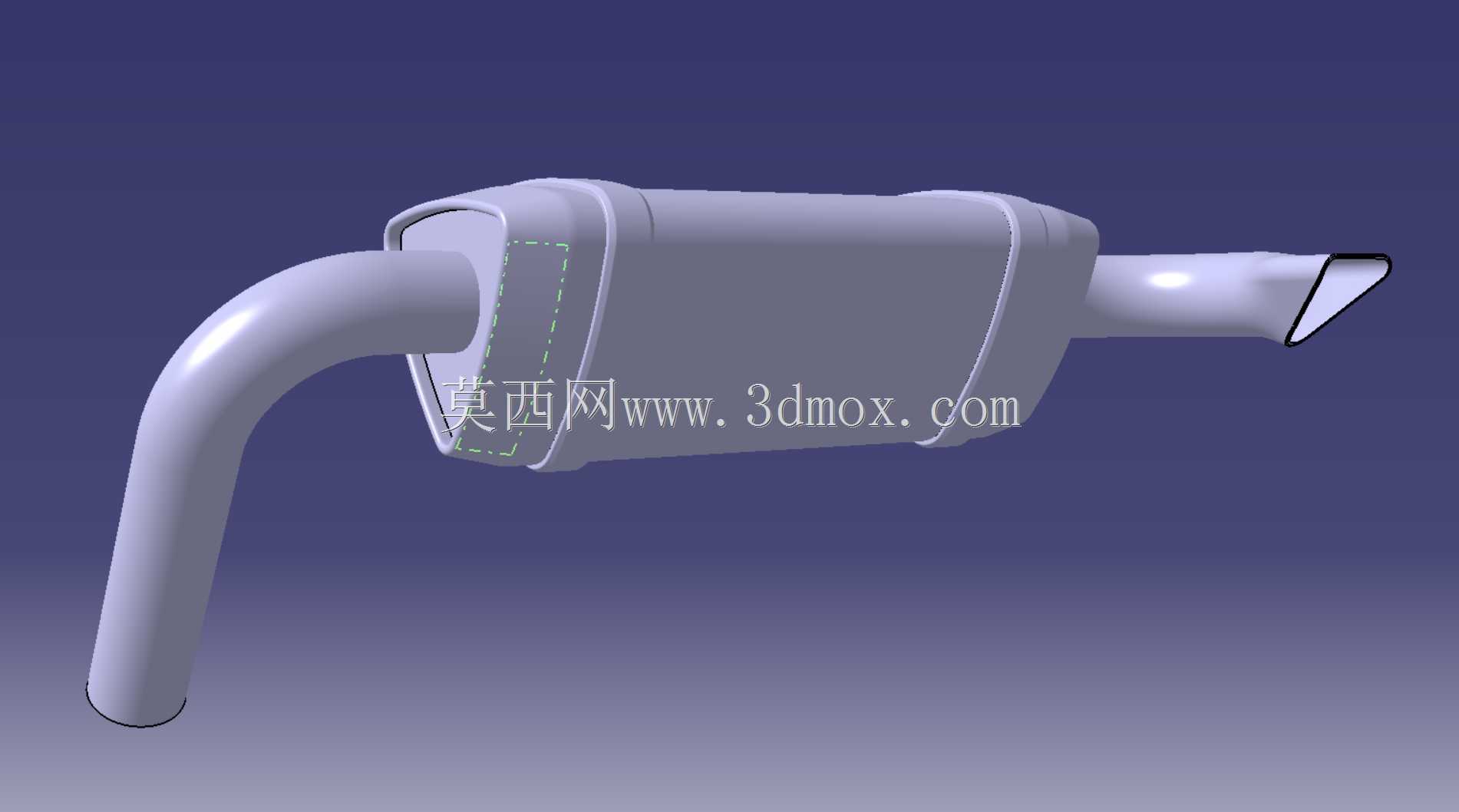

　　既可以通过膨胀腔抵消中低频段的排气脉冲噪声，也能通过填充的耐高温吸声材料衰减高频排气啸叫，在降噪效果和动力损失之间找到适配越野场景的平衡点。外形设计上采用了贴合车辆侧部车架轮廓的异形壳体，没有使用常规的圆筒造型，目的是避让后轮的跳动行程、悬架摆臂的运动边界，同时避免在极限越野时被凸起的岩石、树桩剐蹭托底。安装点位的设计充分考虑了车架的振动特性，吊耳的位置选在车架振动节点附近，配套的缓冲衬套可以过滤发动机传递过来的高频振动，避免长期使用后出现壳体开裂、连接螺栓松动的问题。进气端的接口采用卡箍式快接结构，和发动机排气歧管的连接不需要复杂的对位，维修拆卸时可以快速完成操作，适配野外场景下的快速检修需求。

　　壳体的板材厚度比普通乘用车辆消声器厚1.2毫米，外部做了耐高温防腐蚀涂层处理，可以抵御越野场景下的泥沙冲刷、盐碱腐蚀，同时避免长时间高负荷运行后壳体被高温烧蚀穿孔。尾管的出气角度做了斜向朝下的调整，既可以避免排气直吹后方的随行人员或装备，也能在涉水时减少灌入消声器内部的水量，降低涉水后排气堵塞的概率。整个消声器的重量控制也做了针对性优化，在保证结构强度的前提下尽可能降低簧下质量，避免对悬架的响应速度造成负面影响，适配越野车辆频繁变向、颠簸路面行驶的操控需求。
