UTV四轮车外置安装式后视镜结构设计

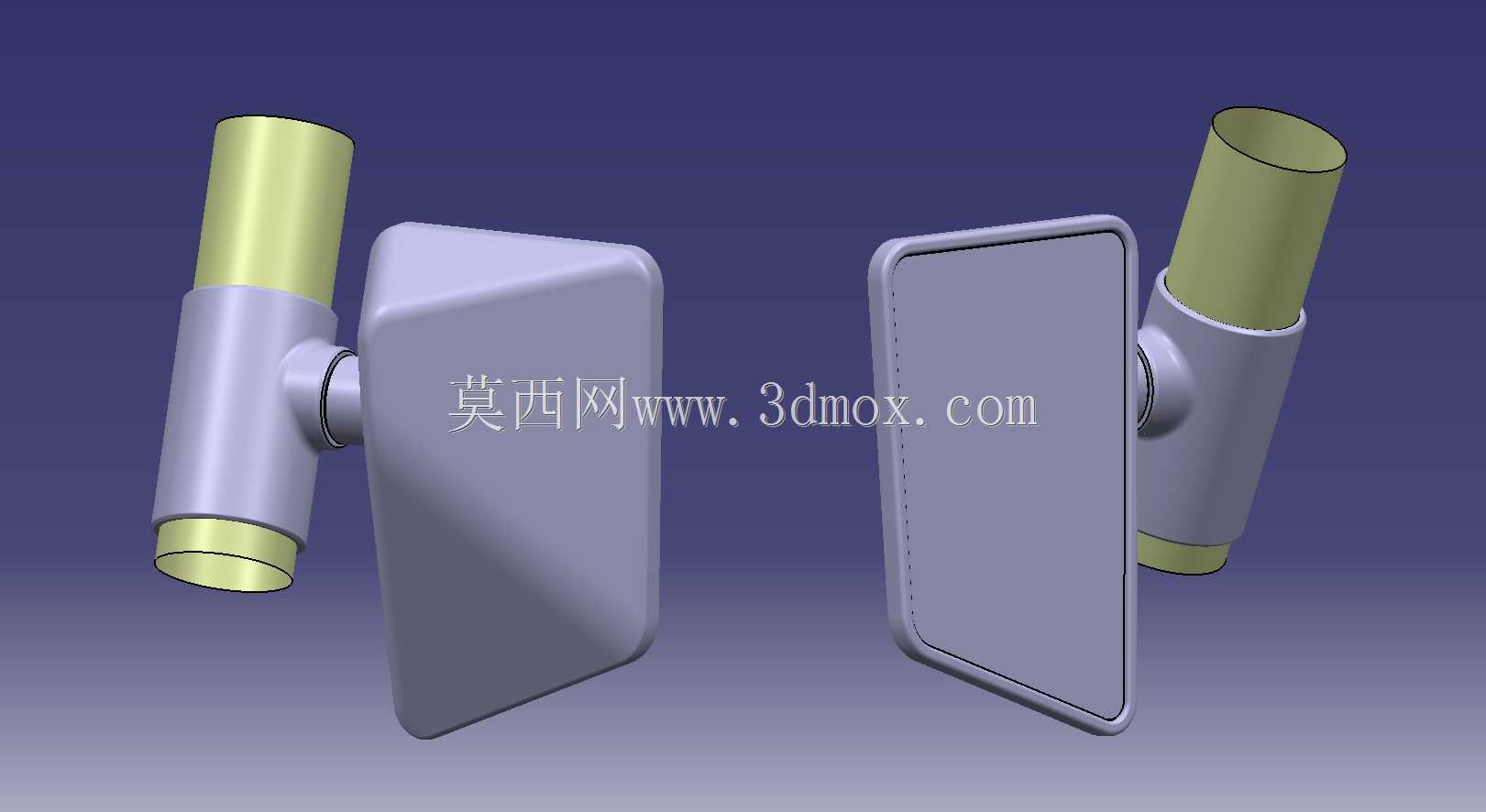

　　这款后视镜主要适配非道路用UTV全地形四轮车，也可兼容同管径安装杆的低速作业四轮车辆，日常使用场景覆盖户外越野穿越、场地作业通勤、农林园区短途转运等，核心作用是为驾驶员提供车辆侧后方的视野反馈，消除驾驶过程中的侧后方视觉盲区，辅助驾驶员完成变道、倒车、转向观察等操作，避免因视野缺失引发的剐蹭、碰撞风险。结构上采用分体式设计，分为安装固定段、角度调节连接段、镜面承载段三个部分，安装固定段为中空圆柱套筒结构，适配常规直径的UTV车把防护杆或车架延伸杆，安装时可沿杆体轴向滑动调整安装高度，也可绕杆体周向旋转调整初始朝向，适配不同身高驾驶员的视野高度需求，也能避开车辆上已安装的其他附属配件，避免安装干涉。角度调节连接段采用球铰式连接结构，

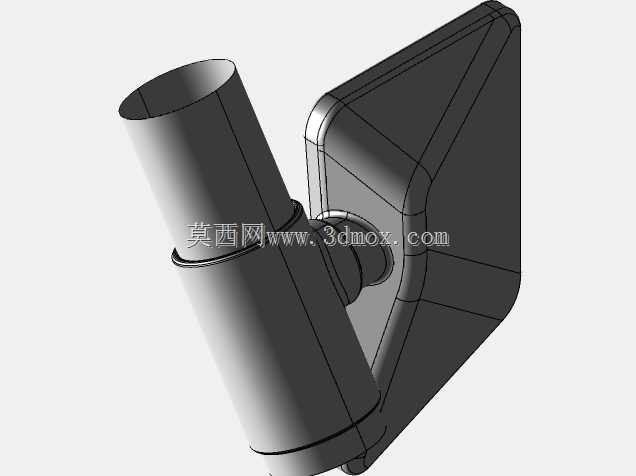

　　连接套筒与镜壳之间的铰接结构可实现多自由度角度调整，驾驶员可根据自身坐姿、驾驶习惯调整镜面的俯仰角度与水平偏转角度，调整到位后依靠铰接处的阻尼结构保持角度稳定，车辆行驶过程中遇到颠簸振动也不会出现镜面移位、角度偏移的问题，保证视野持续稳定。镜面承载段采用带圆角的矩形镜壳设计，相比传统圆形后视镜拥有更大的有效反射面积，能够覆盖更宽的侧后方视野范围，镜壳边缘做了圆弧过渡处理，没有尖锐棱角，既可以降低车辆行驶过程中的风阻，也能避免户外越野过程中剐蹭到周边障碍物或人员，提升使用安全性。镜壳与安装套筒的连接处做了加强筋过渡处理，应对非道路行驶过程中的持续振动冲击，避免长期使用后出现连接断裂、镜壳松动的问题。

　　设计过程中优先考虑了户外使用的耐候性，整体结构无外露的细小易损零件，安装操作无需专用工具，仅需拧紧套筒处的固定螺栓即可完成安装固定，后期维护更换也十分便捷，不需要拆解车辆原有结构。安装边界上，套筒的轴向长度预留了足够的固定夹持距离，即使安装杆表面存在轻微的不平整或漆面凸起，也能保证夹持牢固，镜壳的整体外伸长度经过校核，不会超出车辆车身的最大宽度太多，避免狭窄路段通行时镜壳先发生剐蹭，同时也能保证镜面处于驾驶员的有效视野范围内，不需要驾驶员大幅度转头就能观察到镜面反射的后方路况。
